六英寸手轮驱动刀型闸阀结构设计

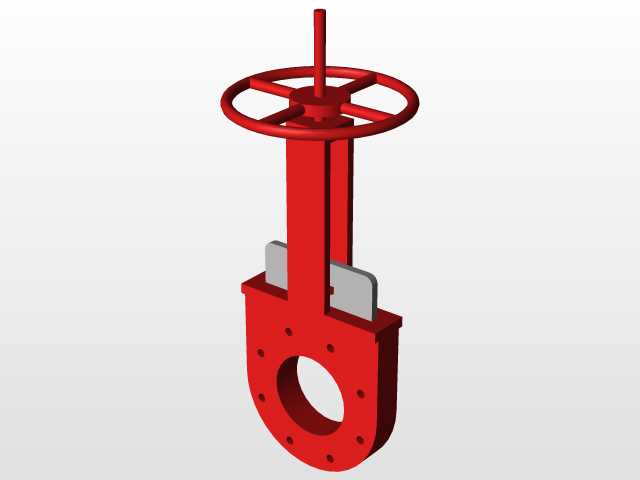

这款刀型闸阀的结构设计，核心针对含固体颗粒、纤维、粘稠介质的管路截断需求展开，区别于普通楔式闸阀的密封结构，其闸板采用带锋利刃口的薄型刀状结构，可在启闭过程中直接刮除密封面附着的介质残渣，避免结垢卡涩，适配矿山尾矿输送、造纸浆料管路、污水处理污泥管线、煤化工煤浆输送等易沉积、易卡堵的工况场景。从结构布局来看，顶部采用轮辐式手轮驱动，通过阀杆螺母将手轮的旋转运动转化为闸板的直线升降运动，手轮的轮辐尺寸匹配常规手动操作的力矩需求，无需额外加装助力机构即可完成额定压差下的启闭动作，阀杆采用明杆设计，可直观通过阀杆伸出长度判断阀门的启闭状态，便于现场巡检人员快速确认管路通断情况。阀体采用对夹式连接结构，两侧法兰端面上均匀布置螺栓孔，适配六英寸公称通径管路的标准法兰安装尺寸，安装时无需额外配置配对法兰的特殊加工件，可直接夹装在两片管路法兰之间，整体轴向安装尺寸远小于同通径的普通闸阀，能有效节省管路布置的空间占用，尤其适合空间局促的管廊、设备夹层内的管路布设。密封结构上，阀体流道采用全通径无凹槽设计，介质流经时无滞留死角，不会出现介质沉积在阀腔底部的问题，闸板两侧设置的导向块可限制闸板升降过程中的横向偏移，保证闸板与密封面的贴合精度，避免长期启闭后出现密封面偏磨导致的内漏问题。设计过程中重点校核了闸板的刚度，因为刀型闸阀的闸板厚度较薄，在单侧受压的工况下容易出现挠曲变形，因此在闸板背部设置了加强筋结构，在不增加闸板整体厚度的前提下提升结构刚性，保证高压差工况下闸板不会出现变形卡涩。同时阀体底部设置了排渣口结构，长期使用后可打开排渣口清理阀腔内积存的硬质颗粒，避免颗粒垫在闸板底部导致阀门无法完全关严，日常维护时无需将整个阀门从管路上拆下，即可完成密封面的清理和易损件的更换，大幅降低现场运维的工作量。
