长距离管道内部检测行走作业装置

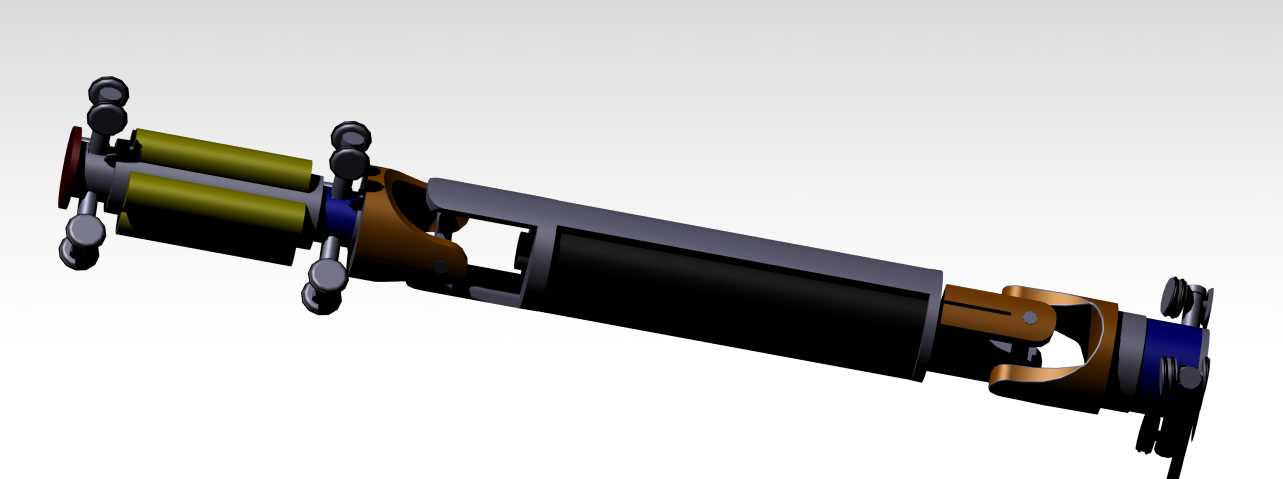

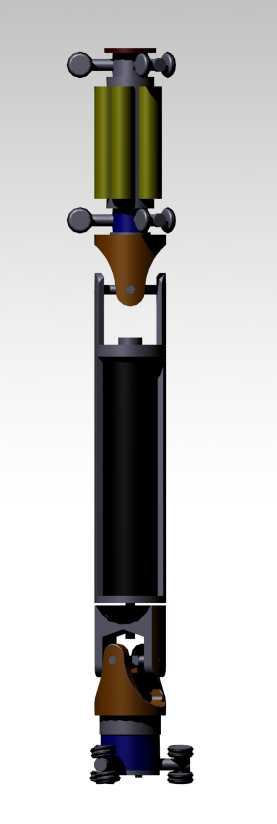

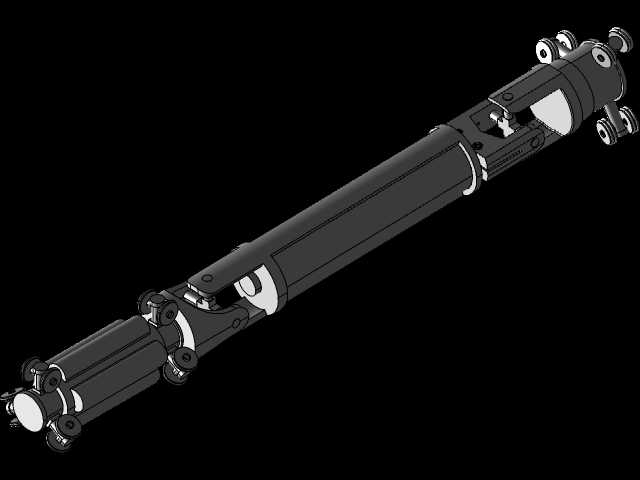

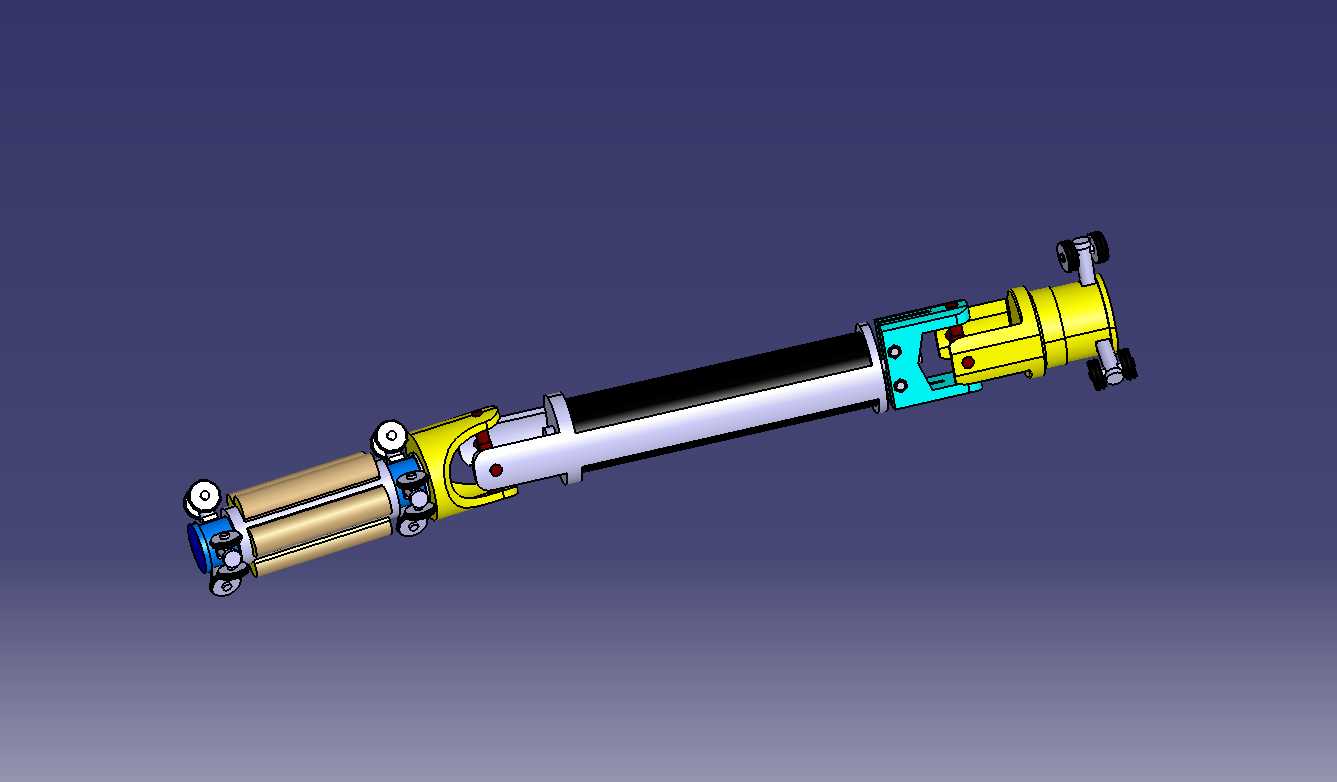

这款管内作业装置主要面向市政给排水管线、工业输送管道、油气集输管线的内部缺陷排查场景，可在人员无法进入的小口径长距离管道内完成管壁腐蚀、焊缝开裂、淤积堵塞等问题的巡检作业，替代传统人工开管检测的高风险、低效率作业模式。装置整体采用长圆柱式串联结构布局，外径适配常规中小口径工业与市政管道，整机长度根据行走轮组跨距设计，可顺利通过管道曲率半径不小于管径1.5倍的弯管段，不会出现卡滞、转弯干涉的问题。两端对称布置的可调径行走轮组是核心行走结构，轮架带有自适应张紧机构，可在一定管径偏差范围内保持轮面与管壁的有效贴合，提供足够的行走附着力，避免在管壁存在积液、薄锈层的工况下出现打滑空转。中间段的铰接转向结构采用十字轴式万向连接设计，可实现相邻舱段在俯仰、偏航两个维度的小角度摆动，适配管道的弯曲走向，同时铰接处预留了走线通道，可容纳动力线缆、检测信号线缆的穿设，避免管线在转向过程中出现拉扯磨损。装置的动力舱集成了驱动单元与传动结构，动力通过传动轴传递至两端行走轮，保证前后轮组同步驱动，提升在倾斜管段、垂直管段内的行走通过能力。前端搭载检测模块的安装位可根据作业需求更换视觉检测摄像头、壁厚检测探头、淤积清理刷头不同功能组件，拓展不同作业场景的适配性。设计过程中优先考虑了管内作业的空间约束，所有外露部件均做了圆角导边处理，避免突出结构刮蹭管壁焊缝或凸起缺陷，同时整机重心沿管道轴线方向居中布置，降低行走过程中的侧翻风险。轮组的支撑臂采用弹性预紧设计，无需额外动力调节即可适配一定范围内的管径变化，减少整机的控制复杂度与动力消耗，适合长距离管线的连续巡检作业。各功能舱段采用快拆式连接结构，可根据作业管道的长度需求增减中间扩展舱段，搭载不同容量的供电单元或额外检测传感器，适配不同长度管线的检测需求。
