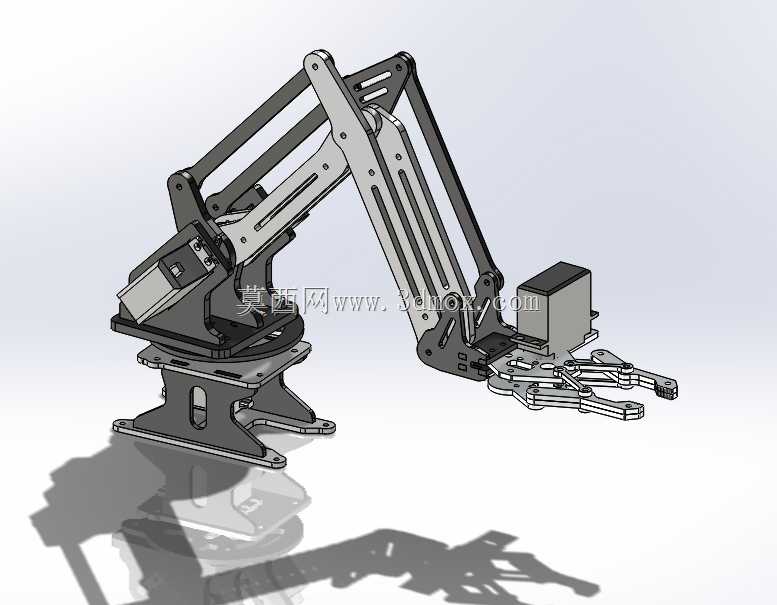

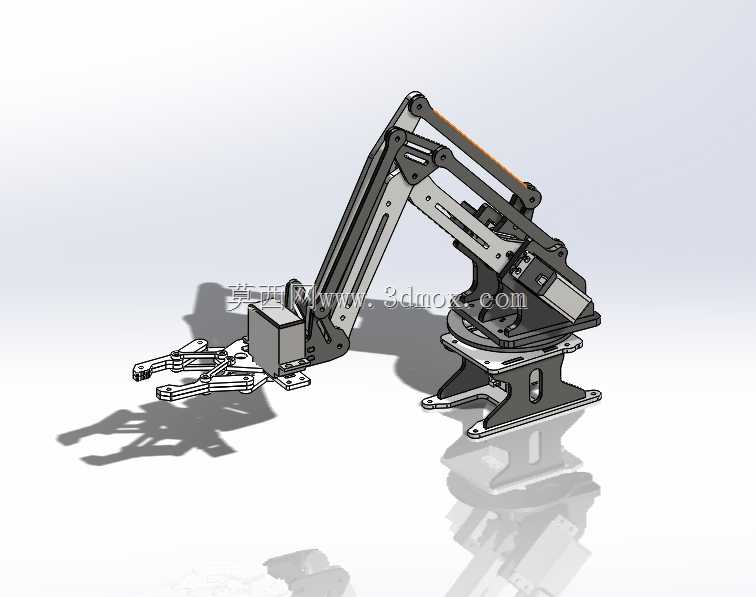

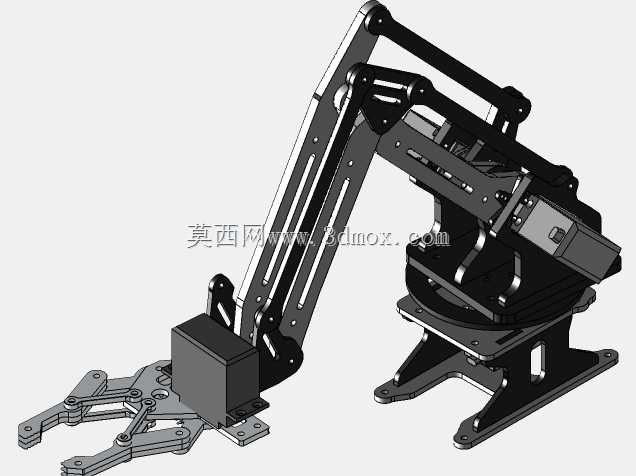

三自由度水平侧倾拾取机械臂结构

这款三自由度机械臂的设计初衷，是解决轻载工位上工件从水平放置状态到侧倾姿态转移的拾取放置需求，常见于3C电子小件装配、实验室样本转运、小型零部件分拣这类对作业空间要求紧凑、负载不大但对姿态调整有明确要求的场景。从结构布局来看，整机采用底座固定式安装，底部安装法兰预留了标准的螺栓孔位，安装时可直接固定在型材工作台面或者设备机架的安装平面上，整体作业半径覆盖底座前方半扇形区域，不会占用过多周边设备的排布空间，适合集成在小型自动化生产线的单工位内，替代人工完成重复性的取放动作。

臂体的运动结构采用多连杆联动设计，没有使用复杂的谐波减速结构，而是通过关节处的铰接配合连杆传动实现三个自由度的协同动作，分别完成底座水平回转、大臂俯仰抬升、末端夹爪的姿态保持与侧倾调整，这种设计的优势在于运动过程中末端夹爪的姿态控制更稳定，拾取工件时不会因为臂体抬升出现工件歪斜脱落的情况，尤其适合拾取表面光滑、夹持力不能过大的薄壁类小件。末端执行器采用平行夹爪结构，夹指做了加宽平面处理，接触工件时压强更小，不会在软质工件表面留下夹痕，夹爪的开合行程适配常见的小型方形、圆形工件，不需要频繁更换夹指就能覆盖多数常规小件的拾取需求。

设计过程中特意控制了臂体的整体重量，臂身构件采用镂空式结构设计，在保证结构刚性满足轻载作业要求的前提下，降低了关节处的负载，提升了运动响应速度，同时各关节的铰接位置都预留了润滑注油孔，日常维护时不需要拆解臂体就能完成润滑保养，降低了后期运维的工作量。从安装边界来看，臂体完全收拢时的整体外轮廓尺寸紧凑，不会和周边的料仓、输送轨道产生运动干涉，做产线布局时只需要预留出臂体最大伸展长度对应的回转空间即可，不需要额外扩大工位的占地面积。运动过程中各连杆的运动轨迹经过反复校核，全程没有死点位置，水平回转、俯仰抬升、夹爪侧倾三个动作可以协同配合，能够直接将水平放置在料盘内的工件拾取后调整到侧倾姿态，精准放置到倾斜的工装定位座上，不需要额外增加姿态调整的辅助机构，简化了整工位的结构复杂度。
