立式双泵并联管路增压输送装置

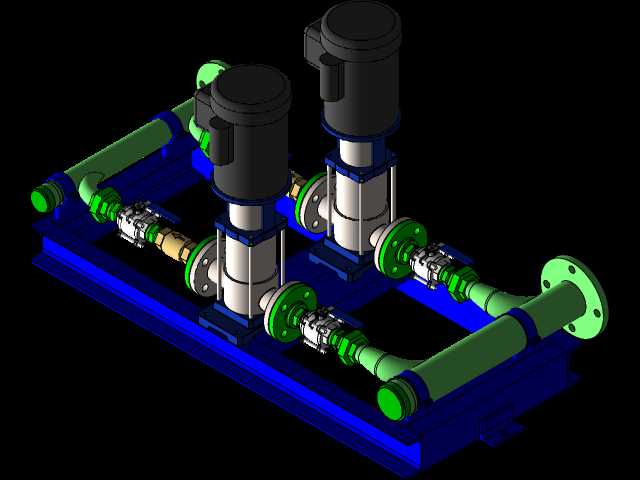

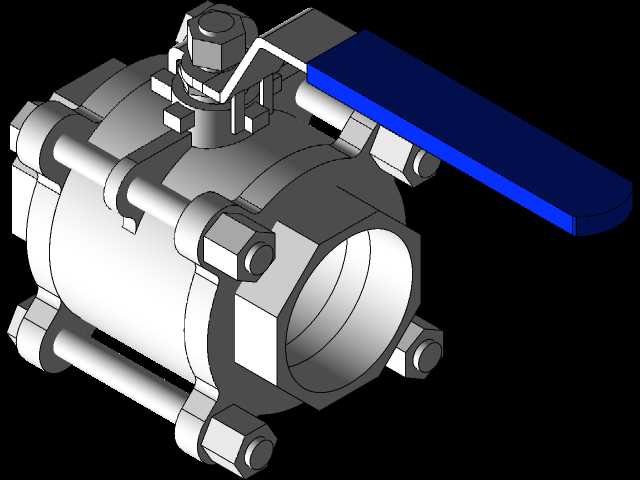

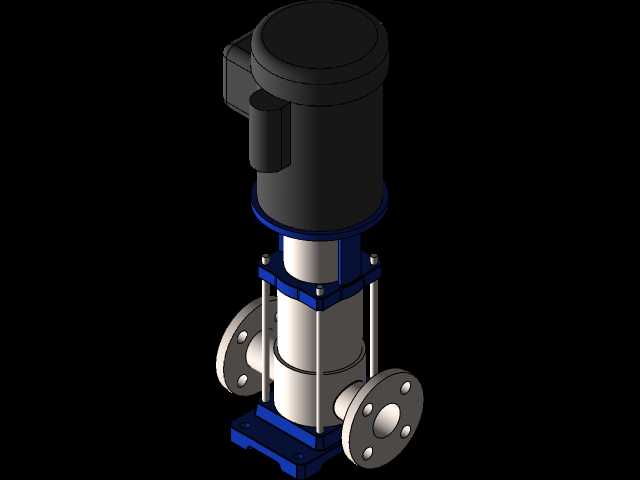

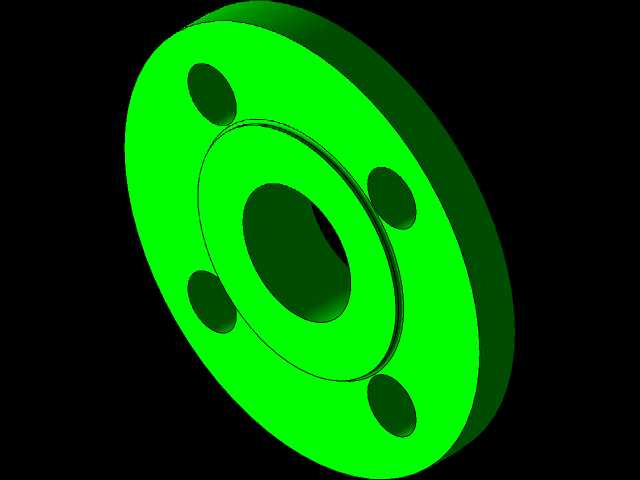

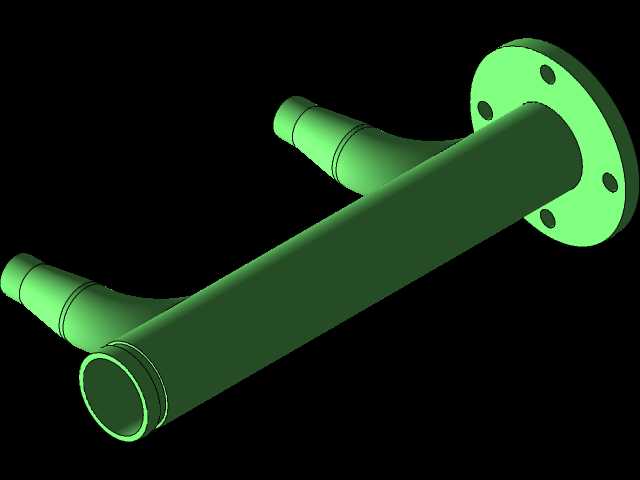

这套双泵并联的立式流体输送装置，主要面向民用建筑供水、工业循环水系统、中小型水处理工段的增压输送场景，在日常工况中可根据实际流量需求灵活切换单泵运行或双泵同时投用模式，相比单泵配置能覆盖更宽的流量调节区间，也能在单台泵体维护时保留基础输送能力，避免整条流体管路完全断供。从结构设计逻辑来看，整套装置采用一体化撬装底座设计，所有部件的安装定位都在底座加工阶段预留了对应安装孔位，现场安装时不需要额外做复杂的管路对接找正，只需要固定底座、接通进出口主管道与供电线路即可投入使用，能大幅缩短现场施工的周期，降低现场安装的对位误差风险。两台立式泵体垂直安装在底座上方，这种立式排布的设计能有效压缩装置的整体占地面积，对于安装空间局促的泵房、设备夹层等场景十分友好，泵体进出口通过同径的绿色管路连通到两侧的主汇流管，汇流管端部配置带法兰的连接接口，可直接和现场的主管道通过法兰螺栓紧固连接，法兰端面的密封槽结构适配常规的橡胶密封垫片，能满足常规水压下的密封要求。管路配置上，每台泵的进出口侧都设置了独立的控制阀门，在单泵需要检修时，可关闭对应泵体两侧的阀门，将故障泵从管路系统中隔离，不需要排空整个管路系统的存水就能完成泵体的拆检维护，大幅降低日常运维的工作量。底座采用型钢焊接成型的框架结构，底部预留了地脚螺栓安装孔，可根据现场的地面条件选择膨胀螺栓固定或者二次灌浆固定，整体结构的刚性经过校核，能承受双泵满负荷运行时的振动载荷，避免长期运行出现结构变形、管路错位的问题。从安装边界来看，整套装置的宽度控制在常规泵房通道允许的尺寸范围内，垂直方向的高度适配常规层高的设备间，泵体顶部的电机接线端预留了足够的接线操作空间，两侧的管路接口距离底座边缘的尺寸也预留了法兰螺栓紧固的操作空间，不需要额外预留过多的安装余量就能完成现场装配。在实际选型适配时，这套装置可根据输送介质的特性更换对应材质的密封件与管路部件，既可以输送常温清水，也可适配轻度腐蚀性的工业循环水介质，泵体的过流部件流道设计经过优化，运行时的水力损失更小，能在保证输送效率的同时降低运行噪音，适合对环境噪音有一定要求的民用建筑配套泵房使用。
