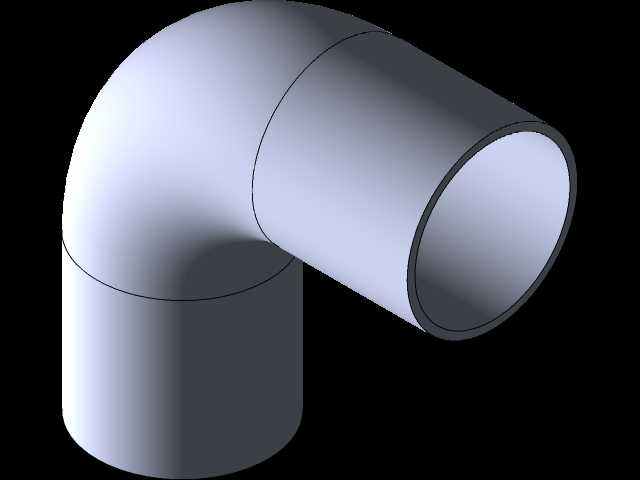

90度直角等径管道弯头结构设计

在工业流体输送、给排水、暖通空调、化工管路布设等场景中，90度弯头是改变管路走向的核心连接件，这款等径直角弯头的设计完全贴合现场安装的实际需求，两端采用等径圆柱接口，可直接与同规格的直段管道完成对接，无需额外加装变径转接件，能有效减少管路中的连接节点，降低流体在节点处的泄漏风险与局部阻力损失。从结构设计逻辑来看，弯头的弯曲段采用平滑圆弧过渡，曲率半径经过流体力学仿真优化，既避免了直角弯折带来的流体冲蚀问题，也控制了整体安装占用空间，不会因为弯曲半径过大导致管路布设时挤占周边设备的安装位置。接口端做了标准的壁厚加厚处理，对接端面的平整度公差控制在管路连接的标准范围内，不管是采用焊接、卡箍连接还是螺纹旋接的安装方式，都能保证对接面的贴合度，减少安装时的对位调整工作量。在实际工程应用中，这类弯头常被用在管路需要垂直转向的节点，比如厂房内架空管路的水平转垂直布设、设备进出口的管路转向连接、建筑给排水的立管与横管转接位置，设计时充分考虑了安装边界的限制：弯头两端的直段预留长度满足常规管夹固定的安装距离，不需要额外裁剪直段就能完成管卡的固定安装，弯曲段的外轮廓没有突出的结构，不会和周边的桥架、其他管线、设备外壳产生安装干涉。从建模细节来看，整个弯头的内外壁保持均匀壁厚，弯曲段没有出现壁厚局部减薄的结构缺陷，内壁光滑无凸起，流体经过时不会产生明显的紊流与压降，能适配清水、低压气体、常规无强腐蚀性化工流体等多种介质的输送需求。日常管路维护时，这类等径弯头的通用性极强，同规格的产品可以直接替换，不需要重新调整周边管路的位置，能大幅缩短管路检修的停机时间。在成套管路系统设计中，这类标准弯头的参数化模型可以直接调用，通过修改管径、弯曲半径、壁厚参数就能快速适配不同压力等级、不同管径的管路设计需求，不需要从零开始建模，能有效提升管路系统的三维设计效率。
