316不锈钢1英寸内螺纹连接套筒结构

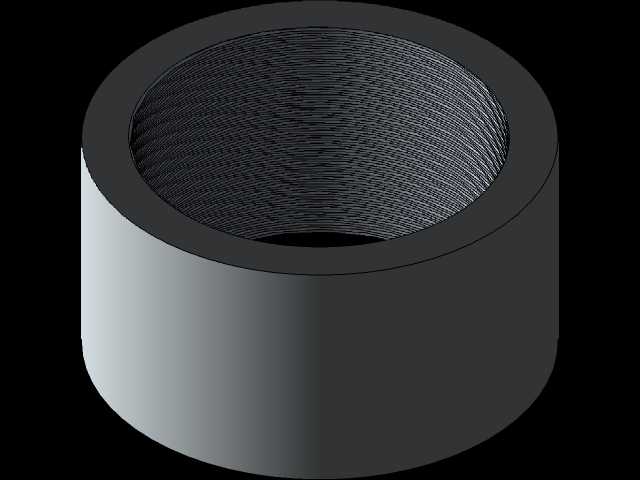

在民用给排水、化工流体输送、小型液压回路的管路布设场景中，这类内螺纹套筒是十分常见的管路转接连接件，多用于同管径带外螺纹的管路端头对接，无需额外焊接工序，仅通过螺纹旋合即可完成管路拼接，在现场安装空间受限、不允许动火作业的检修场景中实用性极强。316不锈钢材质的选型，主要针对有弱腐蚀介质输送需求、沿海高盐雾户外布设的工况，相比普通304材质，其抗晶间腐蚀、抗氯离子点蚀的能力更突出，能适配市政水务、轻工化工、船舶管路等多场景的长期使用需求，减少后期管路接头锈蚀渗漏的维护成本。从结构设计逻辑来看，该套筒采用等径通孔的筒状结构，整体外形为直筒构型，外壁做光滑圆柱面处理，无额外夹持凸台，安装时可借助管钳夹持外壁完成旋紧操作，不会因为外壁结构复杂造成夹持打滑。设计阶段优先保证内外径的尺寸精度，外径尺寸匹配常规管钳的夹持适配范围，内径与1英寸公称通径的管路内径保持一致，避免接头处出现通径突变造成流体压损增大、介质残留淤积的问题。需要注意的是，模型内的螺纹结构仅做外观形态示意，实际加工生产时需要按照对应管螺纹的标准牙型、螺距、公差带重新生成精确齿形，不能直接将该示意螺纹用于加工生产，避免出现螺纹旋合卡滞、密封失效的问题。安装边界层面，该套筒的轴向长度满足常规螺纹旋合深度要求，两端内螺纹的有效旋合长度符合管螺纹连接的标准规范，旋合后两端管路的端头不会在套筒内部发生顶触，预留有足够的密封填料缠绕空间，不管是采用生料带密封还是液态密封胶，都能保证接头处的密封可靠性。这类套筒在管路系统中属于基础连接件，虽然结构简单，但尺寸精度直接影响整条管路的安装效率与密封性能，建模时优先保证内外圆柱面的同轴度，避免出现两端螺纹不同心造成管路安装后产生额外内应力，长期使用下出现接头断裂的隐患。日常选型时，除了匹配管径与材质，还需要根据管路的工作压力等级确认套筒的壁厚是否满足承压要求，该结构的壁厚设计适配常规中低压管路的承压需求，可满足多数民用与常规工业场景的使用要求。
