霍尼韦尔HON914型安全管线试验阀结构

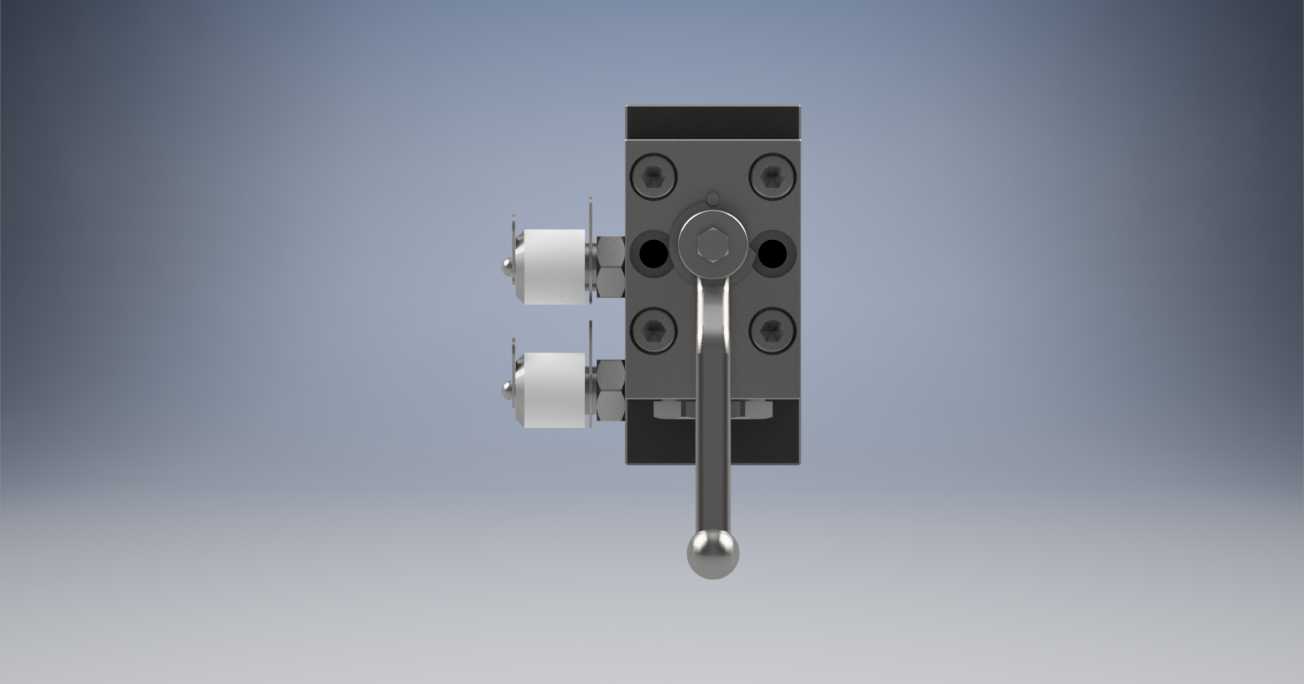

　　这款试验阀主要应用在工业安全装置的测量管线回路中，是承压系统安全校验环节的关键配套部件，日常工况下承担管线通断控制、校验介质导流的作用，在安全装置定期校验、回路密封性测试、压力测点比对作业中，可通过手柄操作实现回路状态切换，无需拆解主管线即可完成校验作业，大幅降低安全装置日常维护的作业量，避免频繁拆装主管道带来的密封失效风险。从结构设计来看，阀体采用集成式块体结构，将流道、安装接口、操作机构全部整合在单一金属块体内，减少了分体式结构的外接密封点，从根源上降低外泄漏的概率，适配高压测量管线的密封要求。操作端采用带球形端头的手动拨杆，操作力矩经过匹配设计，操作人员无需额外辅助工具即可完成档位切换，拨杆的转动角度设置有机械限位，

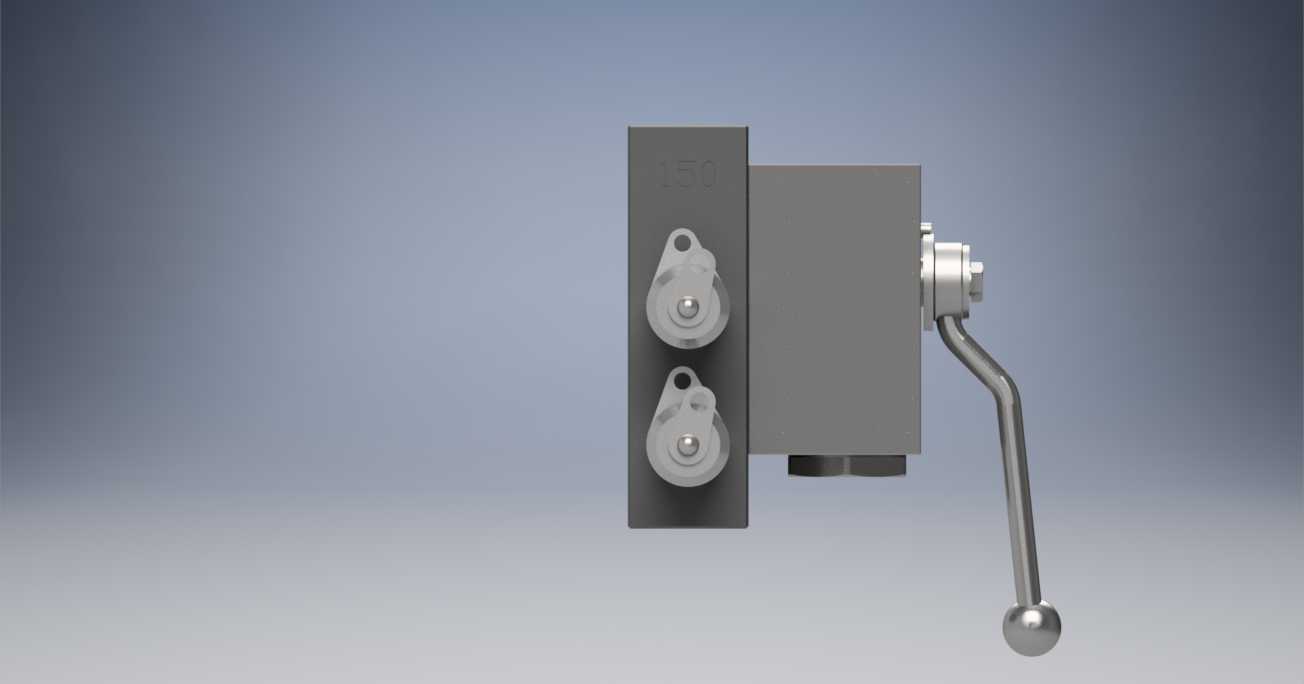

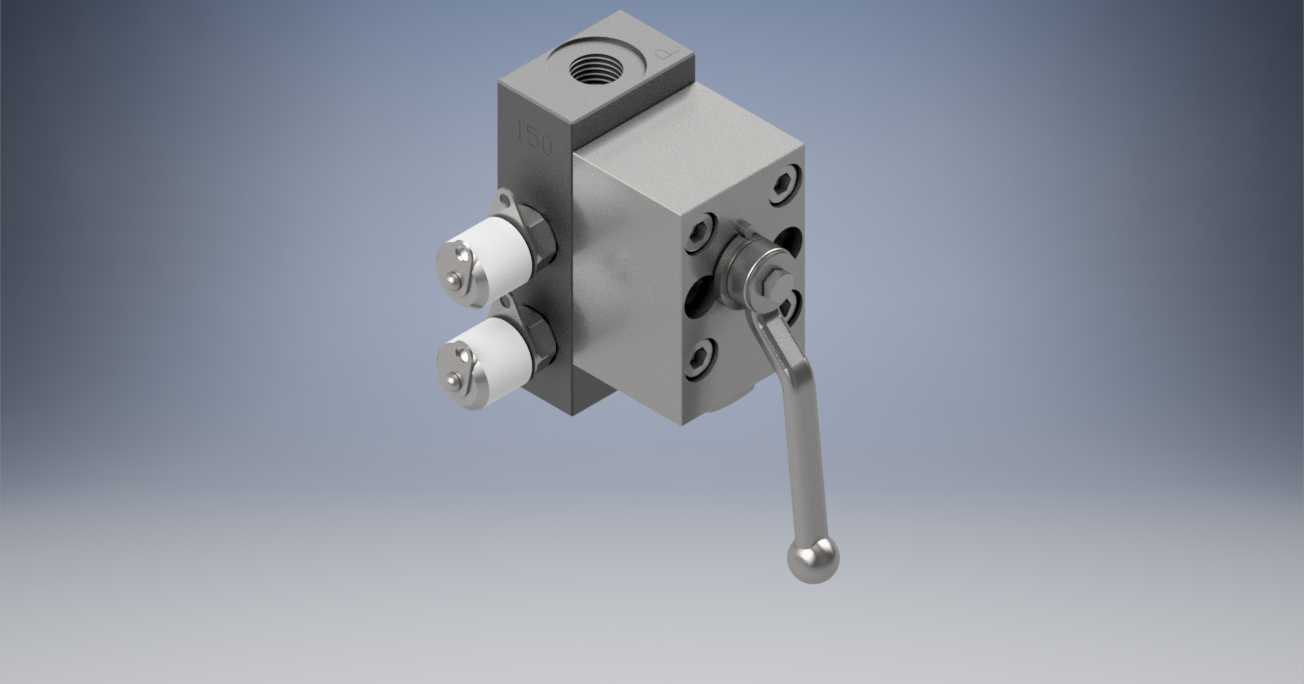

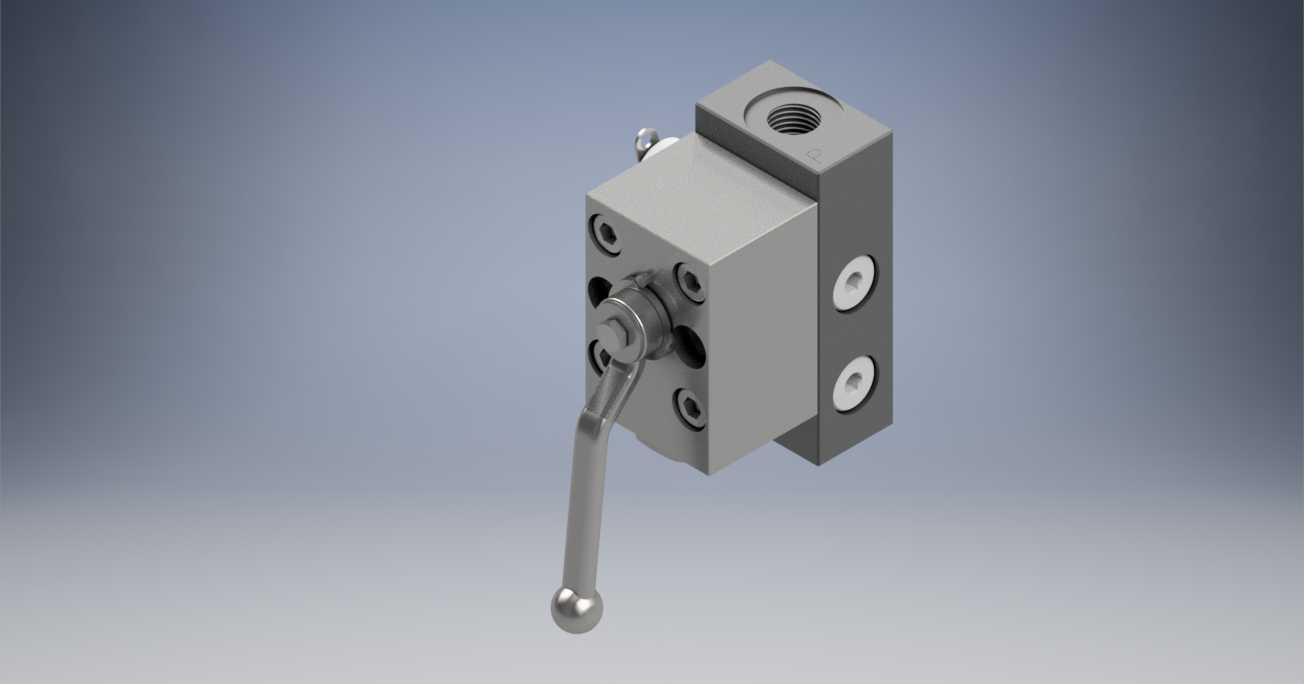

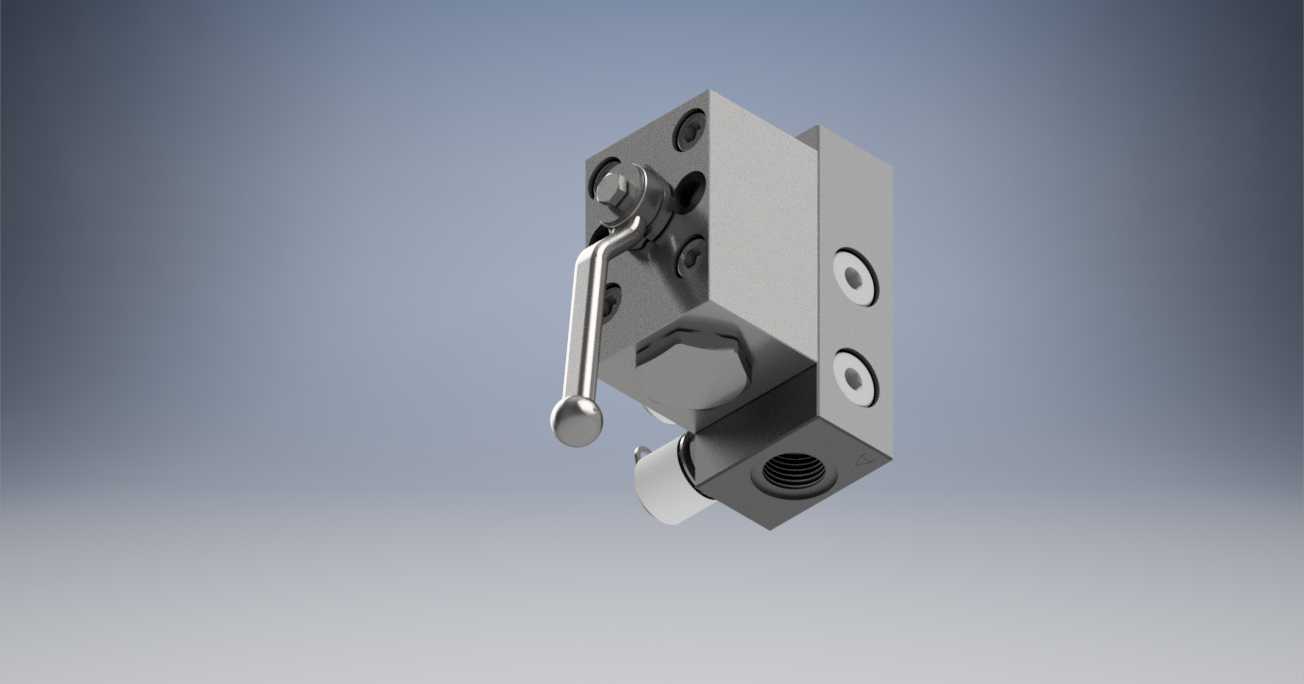

　　避免操作过位导致内部密封件损伤。阀体侧面设置的两个外接接头，用于对接校验仪表或者泄压回路，接头采用标准外螺纹连接形式，可适配常规工业测量仪表的通用接口，无需额外加工转换接头。阀体顶部的内螺纹接口用于对接主测量管线，安装时可直接固定在管线终端或者集成在阀组安装板上，安装边界紧凑，块体结构的规整外形也方便在密集布置的测量管线舱室内排布，不会与周边管线、支架产生干涉。内部流道采用等径设计，避免通径突变带来的介质紊流，减少压力测量过程中的流场干扰，保证压力测点的数值准确性。密封结构采用硬密封配合软密封的组合形式，硬密封承担高压介质的主密封作用，软密封补偿加工公差带来的微观间隙，在频繁开关操作的工况下仍能保持稳定的密封性能，

　　适配工业现场长期免维护的使用需求。阀体的安装孔位采用对称布局，支持正面、侧面两种安装固定方式，可根据现场管线的排布方向灵活选择安装姿态，适配不同安装空间的走线需求。操作手柄的长度经过人体工程学匹配，在狭窄安装空间内也能完成扳动操作，不会被周边构件阻挡操作行程。
