大截面圆形通风管道抱箍紧固构件

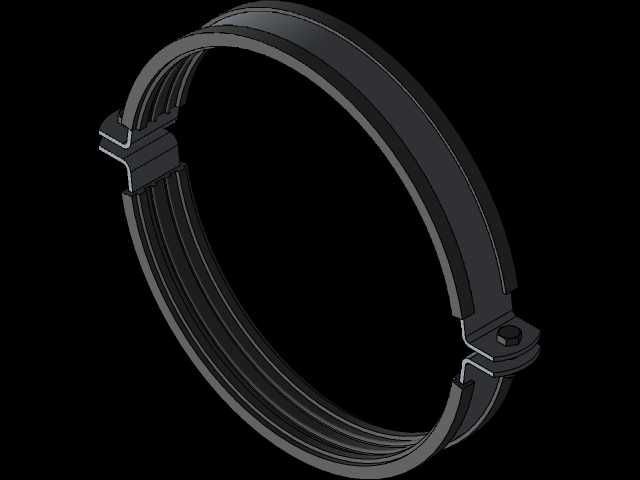

在工业通风、除尘、废气输送等管路布设场景中，大截面圆形风管的对接密封与固定一直是管路安装环节的核心控制点，这类抱箍构件正是针对大口径圆形风管的连接需求开发的专用紧固部件，区别于小口径喉箍的窄带结构，该构件采用加宽环向带身设计，能够在大直径风管的法兰翻边处形成均匀的环向压紧力，避免局部应力集中导致的密封失效或风管变形。从实际使用场景来看，这类构件常应用于厂房通风系统、除尘设备管路、空调送风主管道的对接位置，适配带翻边的圆形螺旋风管或焊接风管，安装时无需在风管管壁额外打孔，仅需将抱箍卡合在两节风管的对接翻边外侧，通过端部的锁紧螺栓逐步收紧，即可带动环向带身均匀收拢，将两节风管的翻边压紧贴合，配合翻边间的密封胶垫即可实现可靠的管路密封，同时承担管路对接处的轴向拉脱阻力，减少管路运行过程中因风压波动、设备振动产生的对接错位风险。设计层面上，该抱箍采用分段式环向结构，带身内侧设置有多道平行的限位凸筋，卡合后凸筋能够嵌入风管翻边的外侧间隙，避免抱箍在管路振动时出现环向滑移或轴向窜动，端部的锁紧座采用折弯一体成型结构，搭配标准六角头螺栓实现锁紧，螺栓的拧紧行程预留了足够的压缩余量，可适配不同厚度的密封垫片与翻边公差，无需现场对构件进行二次加工即可完成安装。从安装边界来看，该抱箍的环向内径与对应规格的风管外径精准匹配，带身宽度根据风管截面尺寸做了对应加宽，确保单位面积的压紧力处于合理区间，不会因压强过大压损风管翻边，也不会因压强不足导致密封泄漏，安装完成后抱箍的外轮廓凸起仅为端部锁紧座的厚度，不会占用过多管路周边的安装空间，适合在管路排布密集的吊顶夹层、设备旁侧管路区域使用。在管路长期运行过程中，这类抱箍的受力状态以环向拉应力为主，带身的圆弧过渡设计能够避免应力集中在折弯位置，减少长期受力下的金属疲劳风险，相较于传统的法兰螺栓对接方式，采用这类抱箍连接大截面圆形风管，能够大幅降低现场安装的螺栓紧固工作量，同时减少法兰对接处的螺栓孔漏风隐患，在低压通风管路系统中具备更高的安装效率与更稳定的密封表现。
