外径15mm弯头车削加工专用夹具

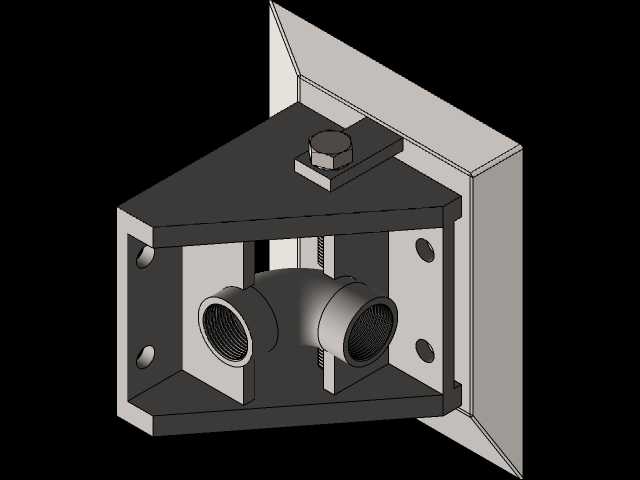

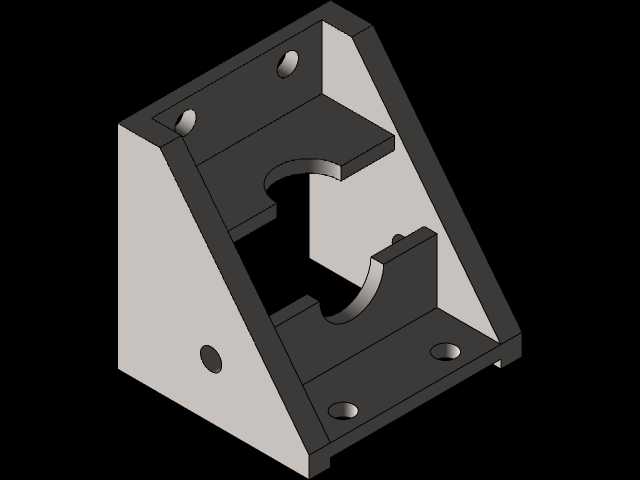

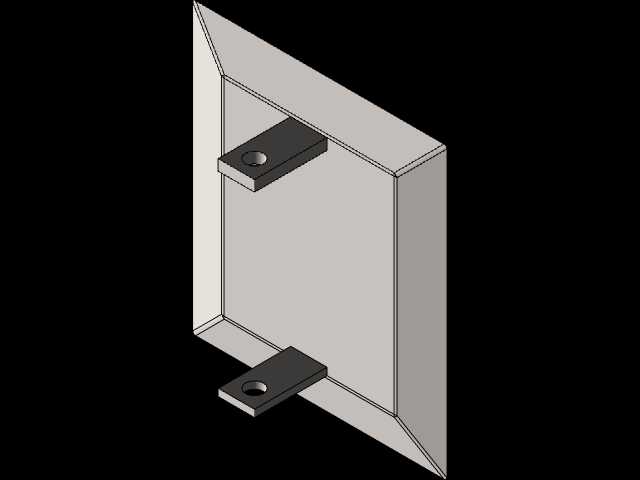

在中小直径金属弯头的批量车削加工场景中，这类专用夹具主要解决弯头类异形管件二次装夹定位精度差、加工效率低的问题，常见于水暖管件、气动管路配件的车削加工工序，适配普通卧式车床的法兰式主轴安装接口，无需额外改造机床结构即可快速换装。整套夹具采用L型立式安装基座作为承载主体，基座背面设置四个对称分布的沉头安装孔，可直接通过内六角螺栓锁紧在车床主轴连接盘上，安装面平面度公差控制在0.02mm以内，保证夹具回转过程中无偏摆抖动。夹具的装夹腔体针对外径15mm的90°弯头结构做了仿形设计，腔体内部预留了与弯头外轮廓匹配的定位支撑面，弯头装入后两个带内螺纹的接口端分别朝向腔体的两个开口侧，可一次装夹完成两个端面的螺纹精车、端面平削工序，避免二次装夹带来的同轴度误差。夹具顶部设置了快锁式压块结构，通过单个六角螺栓即可实现压块的锁紧与松开，压块与弯头接触的位置做了圆弧过渡处理，避免装夹过程中压伤管件外表面，压块的行程预留了2mm的调节余量，可适配外径公差在±0.1mm范围内的同规格弯头。从安装边界来看，夹具整体回转半径控制在120mm以内，不会超出普通卧式车床的最大加工回转直径范围，基座的轴向厚度为80mm，装夹完成后弯头的加工端面距离主轴端面的悬伸量控制在30mm以内，可有效降低切削过程中的振刀风险。设计过程中优先考虑了排屑便利性，腔体两侧的开口尺寸大于弯头接口直径，车削过程中产生的铁屑可直接从开口处排出，不会在夹具内部堆积影响定位精度；夹具的所有受力部件均采用45号钢调质处理，关键定位面做了淬火加硬处理，硬度达到HRC40-45，可满足长期批量加工的耐磨需求。在实际使用中，操作工只需将待加工弯头放入定位腔体，拧紧顶部的锁紧螺栓即可完成装夹，单工件装夹耗时不超过10秒，相比通用三爪卡盘装夹异形弯头的效率提升60%以上，同时能保证两个加工端面的垂直度公差稳定在0.03mm以内，螺纹加工的同轴度满足管路配件的密封装配要求。
