径向安装式普通压力表结构三维设计

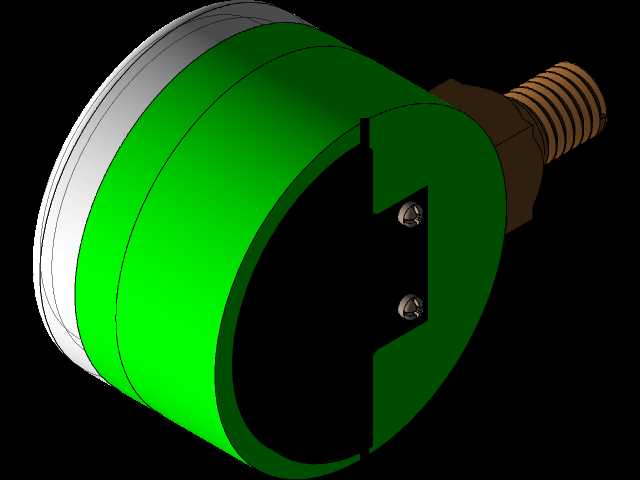

这款径向安装的压力检测仪表，在工业现场的流体管路系统中应用极广，从车间压缩空气支管路、循环水系统到小型液压站的压力监测点位，都能见到这类结构的仪表身影，它的核心作用是将管路内的流体压力通过弹性元件的形变转化为表盘指针的角位移，让运维人员可以直观读取当前系统压力数值，判断管路运行是否处于正常压力区间，避免超压引发的管路泄漏、密封件损坏甚至设备故障。从结构设计来看，这款仪表采用了经典的圆柱型壳体布局，绿色涂装的壳体部分采用卷边压合结构，将内部的波登管、传动放大机构、刻度表盘整体封装在壳体内腔，前端的金属卷边既可以压紧表蒙起到密封防护作用，也能在日常运维中避免外力磕碰损坏内部的表盘与传动部件。侧部伸出的外螺纹接头是压力引入端，也是整个仪表的安装固定接口，设计时需要匹配常用的管路螺纹规格，安装时直接拧入管路预设的内螺纹检测口即可，不需要额外的安装支架，这种径向安装的结构适合安装在管路走向平直、侧面有足够操作空间的点位，安装后表盘正面正对运维巡检通道，日常抄表不需要额外调整观察角度。从安装边界来看，设计时充分考虑了现场安装的操作空间需求，接头部分的螺纹长度适配常规管壁厚度，拧紧时不需要额外加装过长的过渡接头，壳体的外径尺寸适配通用的仪表安装开孔与防护套规格，背部的两个固定螺丝是壳体封装的紧固件，设计时将螺丝沉头完全嵌入壳体端面，不会突出壳体表面，避免安装时与周边管路、支架产生干涉。内部结构的设计逻辑围绕压力检测的稳定性展开，波登管的固定端与接头的引压孔直接连通，自由端通过连杆连接扇形齿轮传动副，将微小的形变位移放大后传递给指针轴，这种机械传动结构不需要额外供电，完全依靠流体压力驱动，可靠性极强，适合在无供电、工况复杂的工业现场长期使用。壳体的密封结构设计兼顾了防护性与后期维护需求，卷边结构可以阻挡日常的粉尘、飞溅水滴进入表内，后期需要校准或者检修内部部件时，只需要拆下背部的两颗固定螺丝，就能打开壳体后盖，对内部传动机构进行调整、更换损坏的部件，不需要整体报废仪表，降低了现场运维的备件成本。在建模过程中，对壳体的壁厚、螺纹的啮合长度、内部传动件的运动间隙都做了匹配实际加工要求的还原，比如壳体的壁厚满足冲压加工的工艺要求，螺纹的公差配合符合管路密封的标准要求，内部传动件的间隙设置避免了指针卡滞、压力示值偏差过大的问题，整个模型的结构完全贴合实际量产仪表的设计逻辑，可以直接作为仪表选型、管路布局设计时的三维参考，也能作为机械结构教学中弹性元件检测类仪表的结构演示样例。
