工业制冷用冷却装置结构设计方案

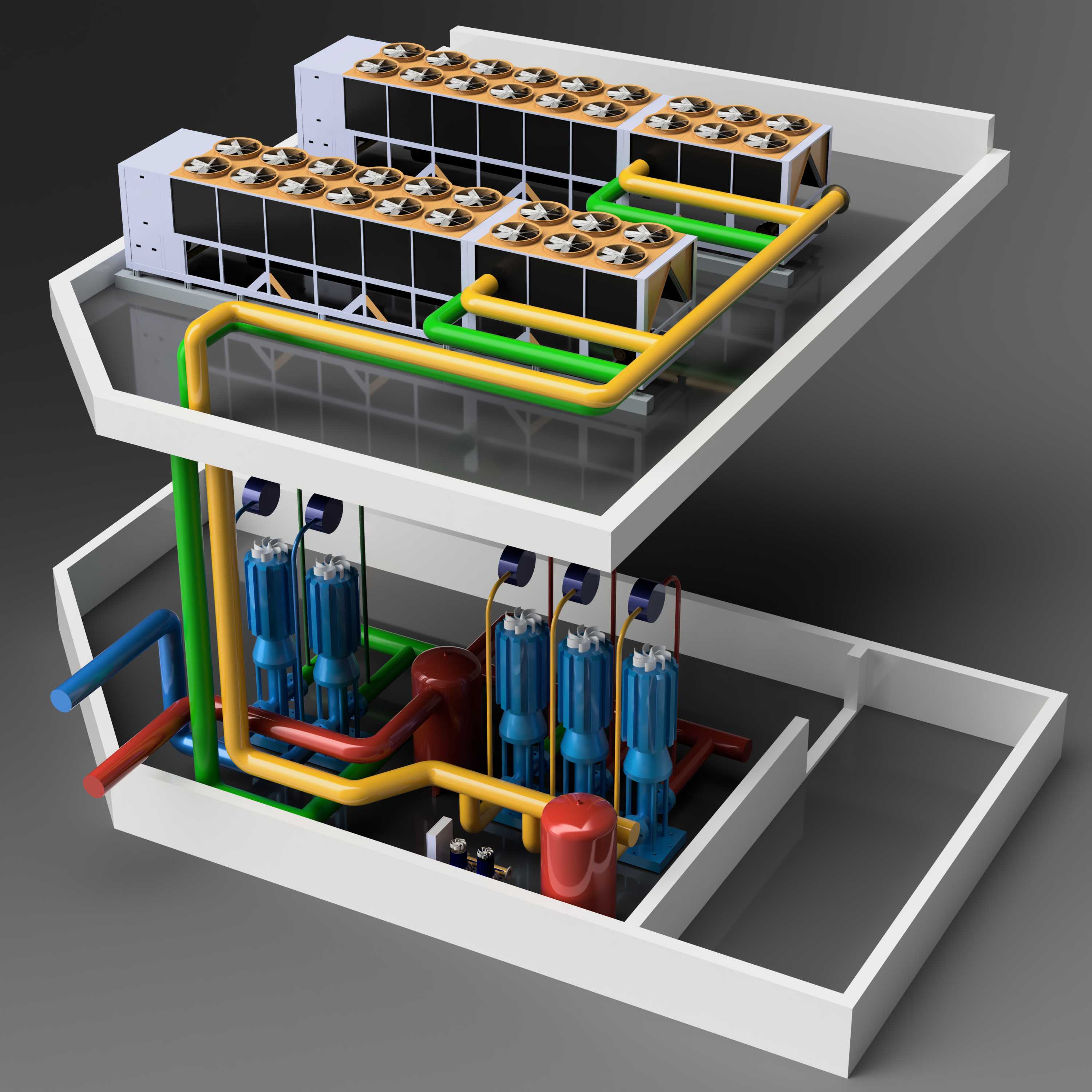

在工业生产温控环节，这类冷却装置的应用场景覆盖范围极广，从注塑成型的模具温控、焊接工位的焊头降温，到精密加工的切削液冷却、电子元器件老化测试的环境控温，都能见到同结构设备的身影。不同于民用制冷设备，工业场景下的冷却装置首先要保障长时间连续运行的稳定性，因此在结构设计阶段，就需要优先考虑核心换热组件的排布合理性，避免局部流道死区导致的换热效率衰减。从结构布局来看，该装置的核心换热腔体采用模块化拼接思路，制冷压缩单元与换热管路分区布置，中间预留了足够的检修操作空间，日常维护时无需拆解整体框架即可完成滤芯更换、管路检漏等常规操作。设备的进出液接口统一设置在侧立面下部，接口间距符合工业管路通用安装规范，对接现场管路时不需要额外加装过渡转接头，能减少管路沿程阻力损失。外形设计上充分考虑了车间现场的安装边界，整机底座采用标准槽钢焊接框架，底部预留的地脚螺栓孔位匹配常规工业设备安装尺寸，既可以直接落地固定在水泥基础上，也能搭配减震垫安装在二楼生产平台，不会因为设备运行振动影响周边精密检测仪器的精度。功能层面，该装置的流道设计采用了多回路并联结构，不同冷却回路可以独立调节流量，能同时为多个工位提供不同温度要求的冷却介质，避免单回路负载波动影响整体温控精度。外壳钣金件采用折弯一体成型工艺，拼接处做了密封胶条压合处理，能阻挡车间内的金属粉尘、切削油雾进入设备内部，延长电气元件与制冷组件的使用寿命。在设计过程中，针对制冷管路的固定方式做了专项优化，所有管路弯折处都采用了大圆弧过渡结构，减少冷媒流动过程中的阻力损耗，管路固定卡箍处加装了橡胶减震垫，能抵消压缩机运行时传递到管路的振动，避免长期运行出现管路焊缝开裂漏液的问题。设备顶部预留了吊装孔位，方便车间内叉车或行车完成转场搬运，侧面板开设了通风格栅，格栅的倾斜角度经过调整，既能保证通风散热效率，又能防止上方滴落的切削液、冷凝水进入设备内部。从实际使用角度出发，该结构的冷却装置不需要复杂的现场调试，对接好进出液管路与供电线路即可投入使用，内部的液位、温度传感器安装位置都预留了快拆接口，后期更换配件不需要复杂的接线操作，能大幅降低现场运维的时间成本。
