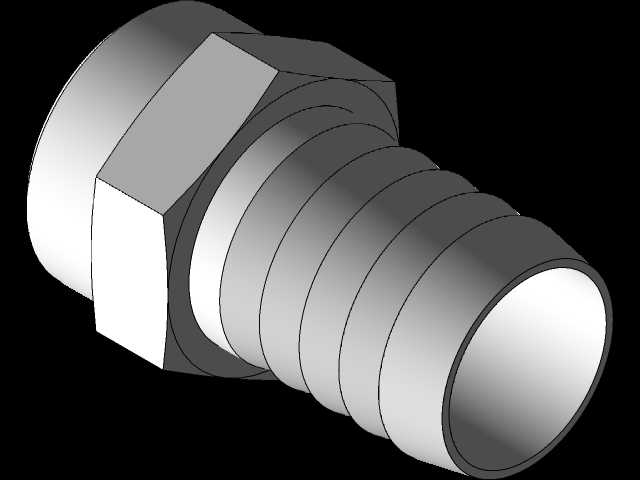

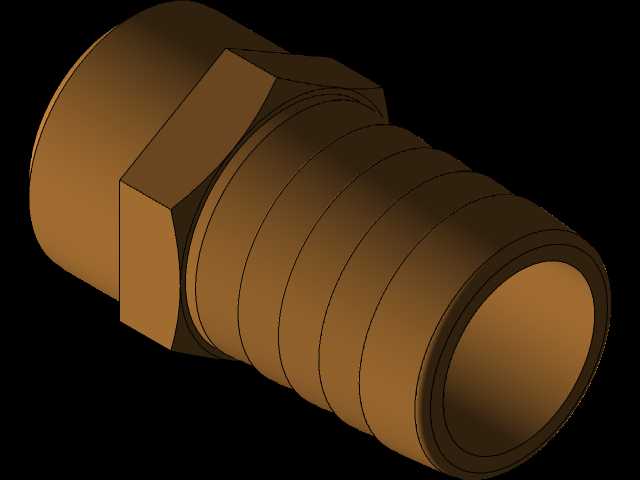

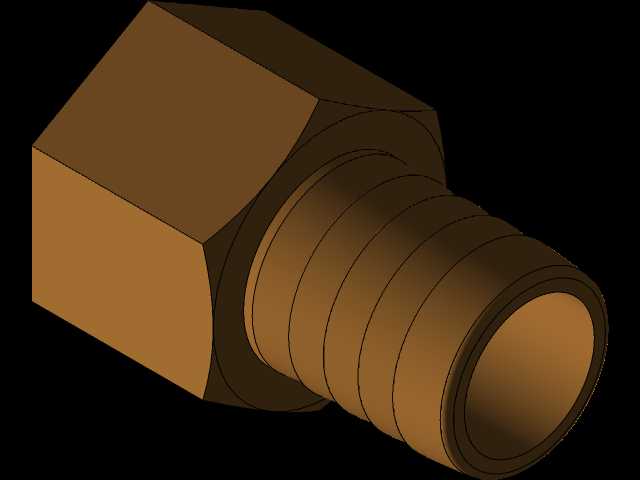

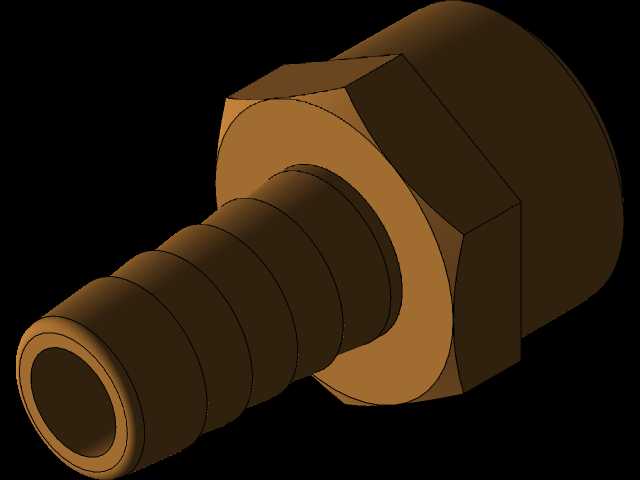

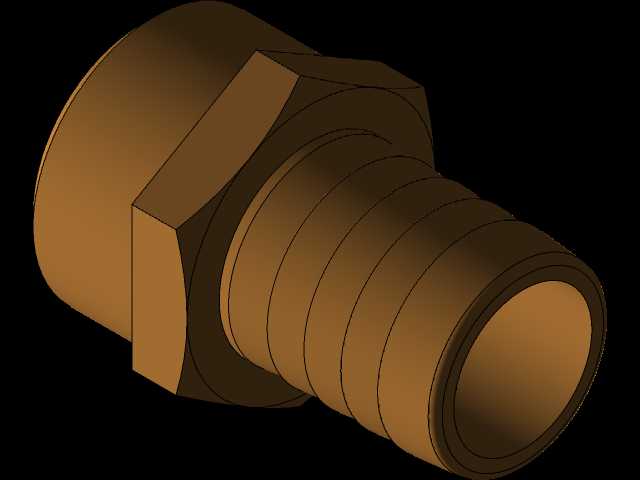

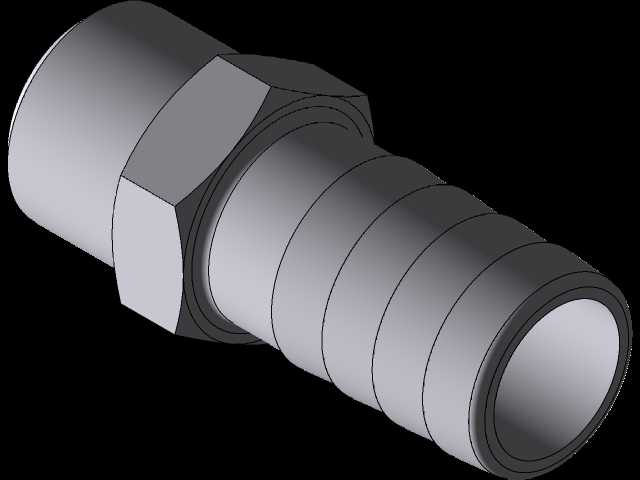

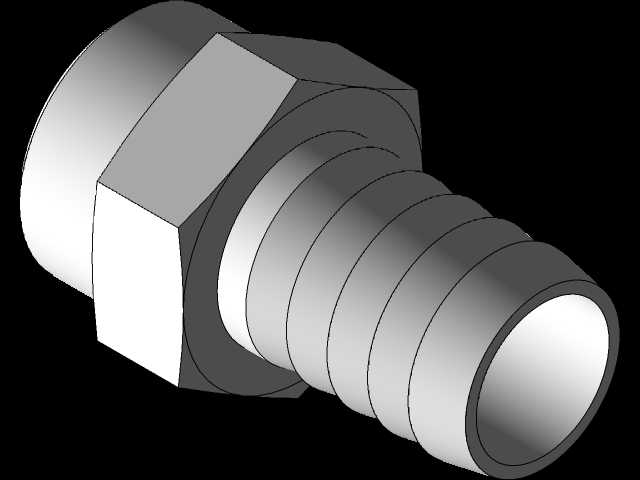

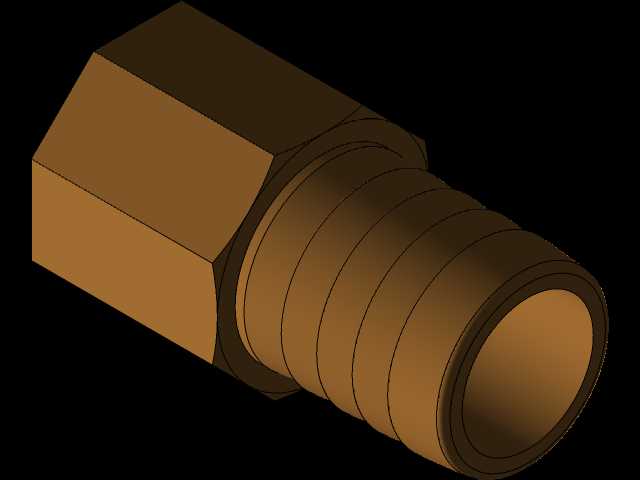

外六角宝塔式软管接头结构设计

这类带外六角扳拧位的宝塔式软管接头，在民用给排水、小型气动回路、低压液压输送、农机燃油管路、园林灌溉系统里都有极高的出镜率，核心作用是实现硬管端与柔性软管的可靠连通，避免管路接驳处出现渗漏、脱管问题。从结构设计逻辑来看，接头一端的外六角结构完全适配标准开口扳手、活动扳手的夹持需求，扳拧位的对边尺寸严格遵循通用五金件的扳拧空间规范，安装时不需要定制专用工装，现场作业时用常规工具就能完成紧固，哪怕是狭窄的设备舱内操作，也能通过短柄扳手完成锁紧作业，不会因为空间局促出现无法施力的问题。接头另一端的多道环形倒刺结构是整个零件的核心功能区，每道倒刺的外径都略大于适配软管的内径，软管套入时会被倒刺撑开，倒刺的锐角边会牢牢嵌入软管内壁，配合喉箍锁紧之后，能承受0.6-1.6MPa的管路工作压力，不会因为管路内的流体压力波动出现软管滑脱的问题，倒刺之间的环形凹槽还能容纳软管受压形变后的填充材料，进一步提升密封性能，减少流体渗漏的概率。接头内部采用等通径的流道设计，没有突兀的变径台阶，流体经过时不会产生明显的压损，也不会在流道内部形成积液死角，不管是输送清水、压缩空气、低压液压油还是轻度腐蚀性的水溶肥，都能保持顺畅的流通状态，不会因为结构问题造成管路堵塞。从安装边界来看，这类接头的六角端到软管插接端的总长度控制在常规管路接驳的预留空间范围内，六角端的外接螺纹可以适配同规格的内螺纹接口，不管是设备本体的内螺纹孔，还是管路转接的内螺纹接头，都能直接匹配安装，不需要额外加装转接件。建模过程中需要重点关注倒刺的拔模角度，角度过小会导致软管套入难度过大，现场装配效率低，角度过大则会降低倒刺的咬合力，容易出现脱管风险；外六角的棱边需要做微小的倒角处理，避免安装时棱边割伤操作人员，也能减少扳手夹持时的应力集中，防止扳拧过程中六角棱边出现崩裂问题。接头与软管配合的插接段末端做了圆弧导角，方便软管快速套入，不需要额外涂抹润滑脂就能完成初步插接，提升现场装配的效率。这类接头在实际选型时，需要根据输送流体的材质匹配对应的零件材质，输送常规流体用黄铜材质即可，有腐蚀需求的场景可以更换为不锈钢材质，但整体结构尺寸完全通用，不需要重新设计接驳位的结构，能大幅降低不同场景下的选型适配成本。
