Excel参数驱动的焊颈法兰三维设计模型

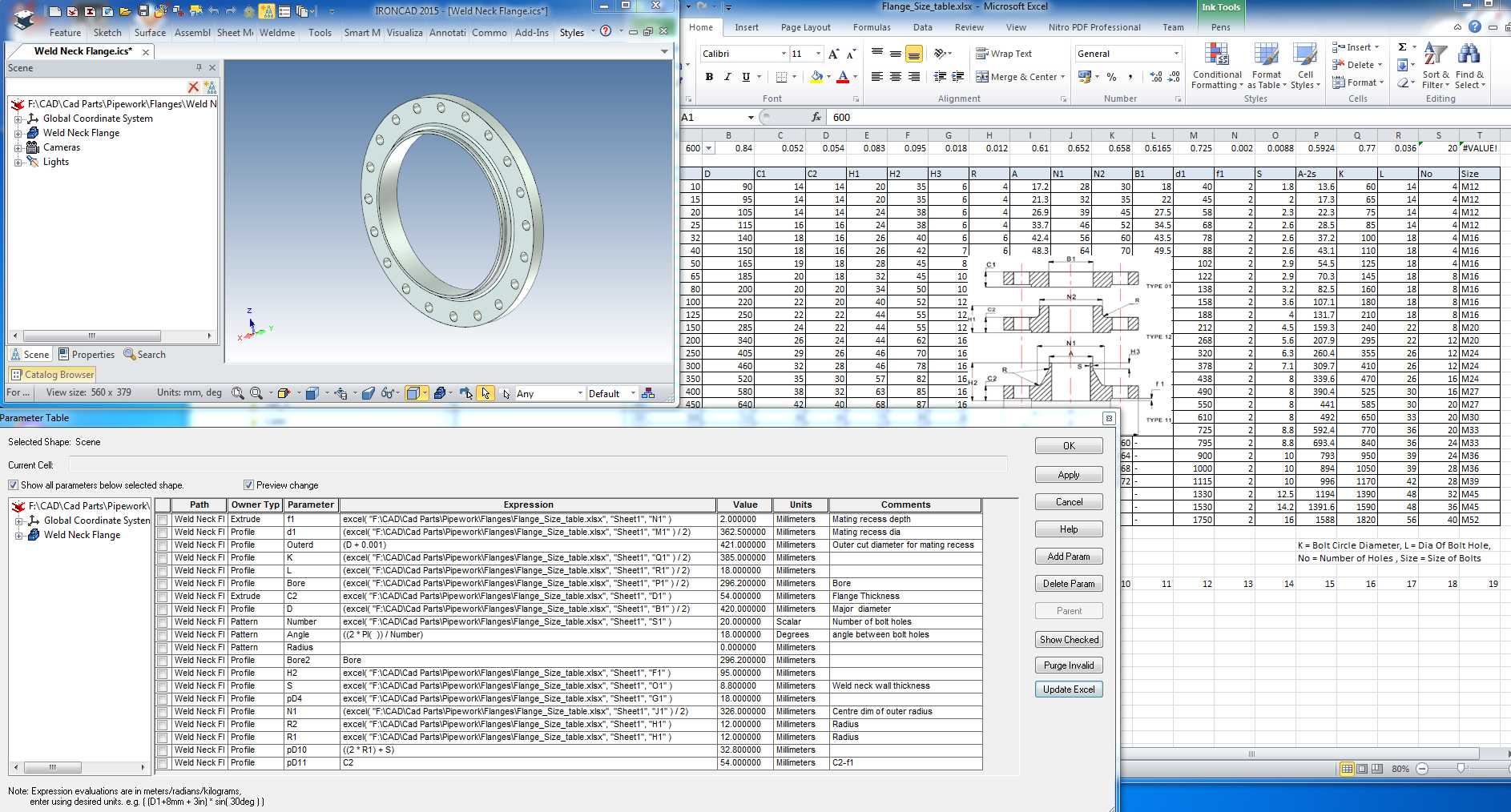

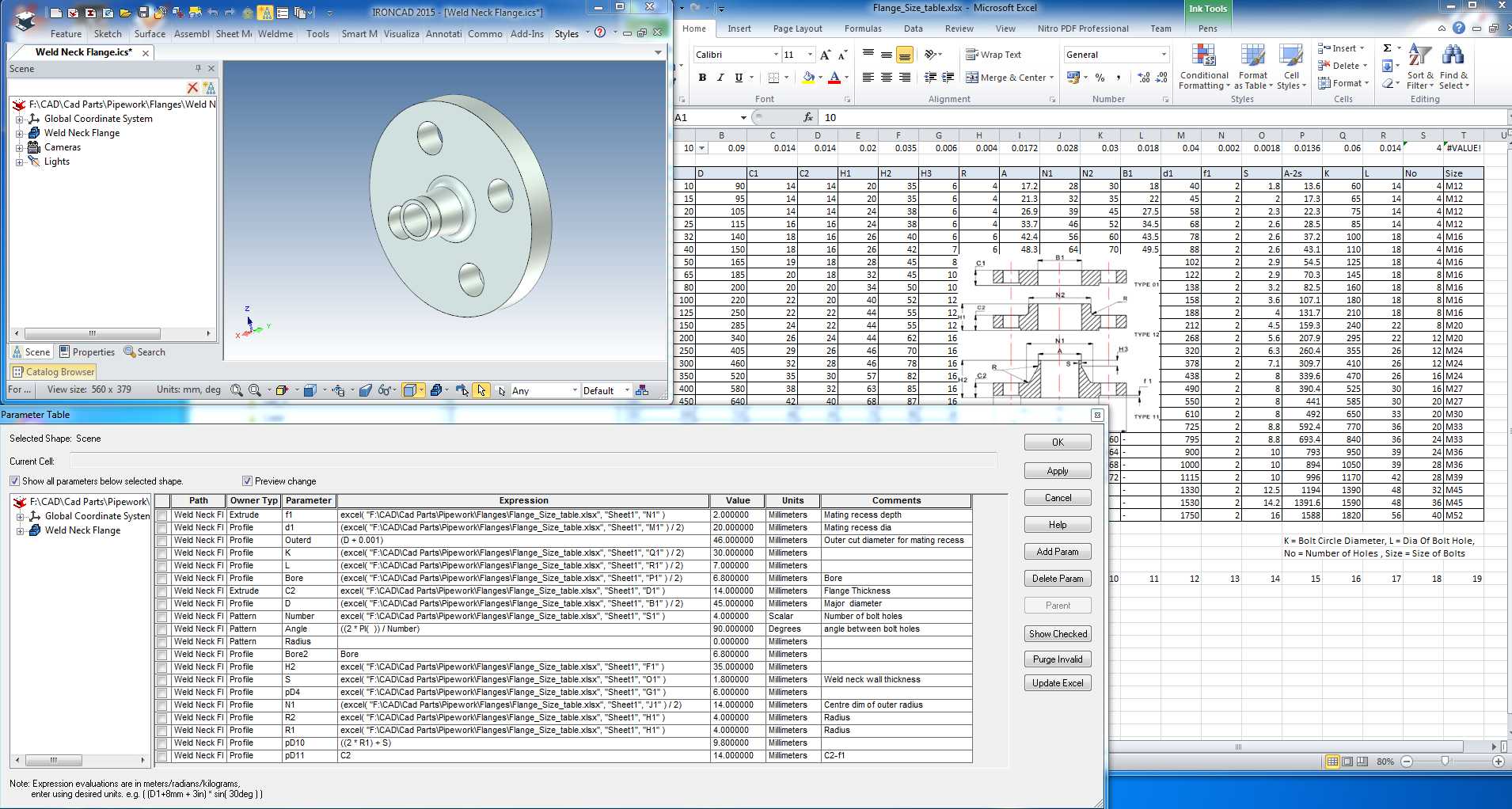

在石化、电力、市政给排水等涉及压力管道输送的工程场景中，焊颈法兰是管路系统里实现管段对接、设备与管路连接的核心承压连接件，其密封可靠性、尺寸匹配度直接决定整个管路系统的运行安全，一旦法兰尺寸偏差或结构强度不足，极易引发介质泄漏、压力爆管等严重工程事故。传统法兰建模往往需要针对不同公称通径、压力等级重复绘制草图、调整特征尺寸，不仅重复工作量大，还容易在手动修改参数时出现尺寸错配，比如螺栓孔中心圆直径偏差、密封面水线位置偏移、颈部锥度不符合承压要求等问题，给后续的工程出图、生产加工埋下隐患。这套参数化设计的焊颈法兰，核心设计思路是将法兰设计规范里的所有关联尺寸逻辑写入参数表，通过外部表格驱动模型特征更新，不需要手动逐个修改草图尺寸。从结构特性来看，焊颈法兰区别于平焊法兰的核心是带有一段过渡锥颈，这段锥颈能将管路运行时的应力从法兰盘平缓传递到相连管壁，大幅降低法兰盘根部的应力集中系数，相比平焊结构更适合高温高压、温度压力波动频繁的管路工况。建模过程中首先梳理了法兰各尺寸的约束逻辑：密封面形式根据压力等级匹配对应的凸面、凹凸面结构尺寸，螺栓孔数量、孔径与中心圆直径随公称通径、压力等级联动，锥颈的小端壁厚与对接管道壁厚保持一致，锥颈大端与法兰盘的过渡圆角严格按照应力分散要求设置，避免直角结构带来的应力集中，法兰盘厚度根据承压计算值关联参数，保证在额定压力下法兰盘的变形量在密封允许范围内。安装边界层面，模型预留了与对接管道焊接的坡口结构，坡口角度、钝边尺寸符合焊接工艺要求，现场安装时不需要额外对法兰端部进行二次加工，螺栓孔的位置公差在参数表中做了预设约束，保证同规格法兰安装时螺栓能够顺利穿入，不会出现孔位错位的问题。密封面的粗糙度、水线结构也在模型中做了细节体现，方便后续导出工程图时直接标注加工要求。使用时只需要在参数表中调整公称通径、公称压力、对接壁厚这几个核心输入参数，整个法兰的所有关联尺寸会自动更新，包括锥颈长度、法兰盘外径、螺栓孔参数、密封面尺寸都会同步匹配对应规范值，不需要设计人员反复核对标准手册，大幅提升管路系统的建模效率，也能避免手动改尺寸带来的人为错误，尤其适合批量做管路布置、不同压力等级管段选型建模的场景，能让设计人员把更多精力放在管路系统的应力校核、布局优化上，而不是重复的法兰建模改尺寸工作。
