DN50规格2英寸滑动法兰结构设计

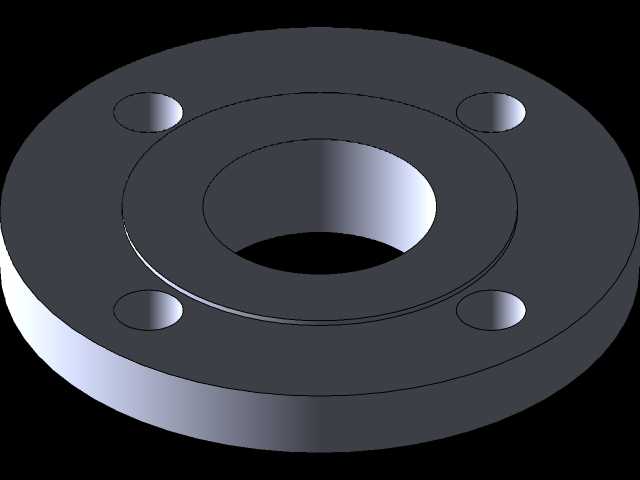

在工业管路系统搭建中，滑动法兰是管路对接、设备端口连接场景里应用极广的连接件，这类带颈平焊结构的滑动法兰，核心适配公称通径50mm的管路，对应英制2英寸的管道规格，日常在给排水管网、化工介质输送管线、暖通循环水系统、低压气体输送管路中都能见到它的身影。不同于对焊法兰需要与管道端部做坡口焊接的复杂工艺，滑动法兰的内孔直径略大于适配管道的外径，安装时可以直接将管道穿入法兰内孔，调整好对接位置后在法兰内外两侧做角焊缝固定即可，现场安装的容错空间更大，对施工人员的焊接操作要求更低，特别适合现场改造、管线临时接驳、中小口径低压管路的快速装配场景。从结构设计逻辑来看，这款滑动法兰的密封面采用突面结构，法兰盘本体上均匀分布四个螺栓通孔，安装时螺栓穿过相邻两片法兰的对应孔位，拧紧螺母后就能将两片法兰间的密封垫片压紧，实现管路接口的静密封，四个螺栓孔的中心圆直径、螺栓孔孔径都严格匹配对应压力等级的法兰标准，保证同规格的法兰、配套阀门、设备端口可以实现通用互换，不需要额外做适配加工。法兰盘的厚度设计兼顾了刚性与材料成本，在螺栓预紧力作用下不会出现盘面翘曲变形，导致密封面压合不匀出现介质泄漏，同时也不会因为厚度过大造成材料浪费、安装空间占用过多。实际选型使用时需要注意，这类滑动法兰的适用压力等级普遍在中低压区间，因为其与管道的连接形式是角焊缝，连接强度比对焊法兰的对接焊缝低，不适用于高温高压、交变载荷频繁的工艺管路，在循环水、常温清水、低压压缩空气这类工况下使用寿命和密封可靠性完全能满足使用要求。安装过程中需要先将法兰套入管道端部，调整法兰密封面与管道轴线的垂直度，避免法兰偏斜导致螺栓受力不均，对角分次拧紧螺栓，保证密封垫片整个圆周的压缩量均匀，才能长期维持接口的密封性能。法兰的内孔与管道外壁的间隙控制在合理范围，既方便安装时穿管调整位置，也不会因为间隙过大导致焊接时焊瘤掉入管路内部，造成管路堵塞或者介质输送时的杂质残留。
