飞机机翼结构及发动机挂载三维设计模型

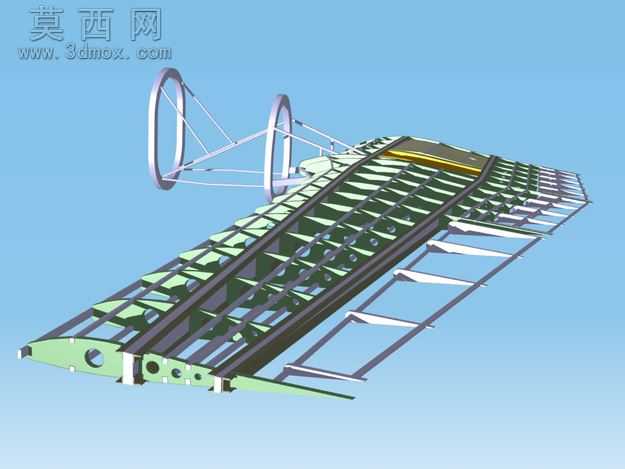

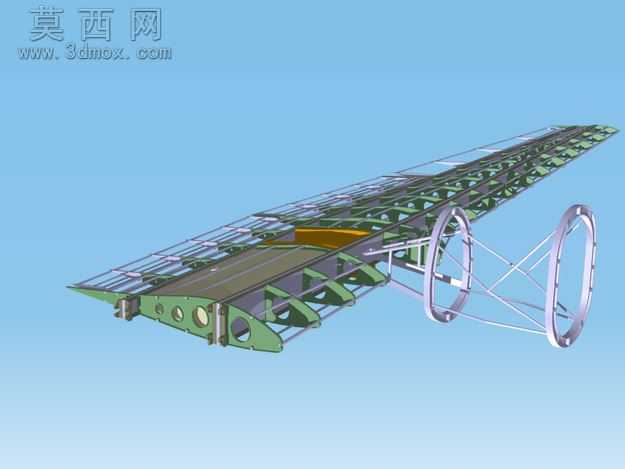

本模型为飞机机翼结构搭配发动机挂载的三维设计成果，建模过程围绕真实航空构件的结构逻辑展开，完整还原了机翼内部承力框架与外部气动外形的组合关系。建模阶段优先梳理机翼的传力路径，以主翼梁作为核心承力构件，依次排布翼肋、纵梁等内部支撑结构，所有构件的连接位置均参考通用小型飞机的机翼装配逻辑设置，保证各部件的装配关系符合实际工程要求。模型中发动机挂载部分采用环形安装架配合张线支撑的结构形式，环形架的尺寸匹配对应型号发动机的安装接口，张线结构还原了实际挂载中的辅助承力设计，可清晰展示发动机与机翼的连接逻辑。渲染阶段采用哑光金属材质模拟机翼内部金属框架的质感，蒙皮部分采用轻量化的复合材料质感表现，不同结构部件通过材质色差做区分，便于观察内部构造；挂载的发动机安装架采用亮面金属材质，突出承力构件的视觉辨识度。设计过程中对初始版本的结构问题做了针对性调整，修正了纵梁的截面形状偏差，调整了翼梁的厚度参数，使其更符合实际机翼的结构强度设计逻辑，虽为参考复刻类设计，但整体结构完整度较高，可清晰展示机翼从内部骨架到外部挂载的全部构造细节，能够作为航空结构教学、飞行器设计参考的直观三维素材，帮助学习者理解机翼承力结构的排布逻辑与发动机挂载的实现方式。
