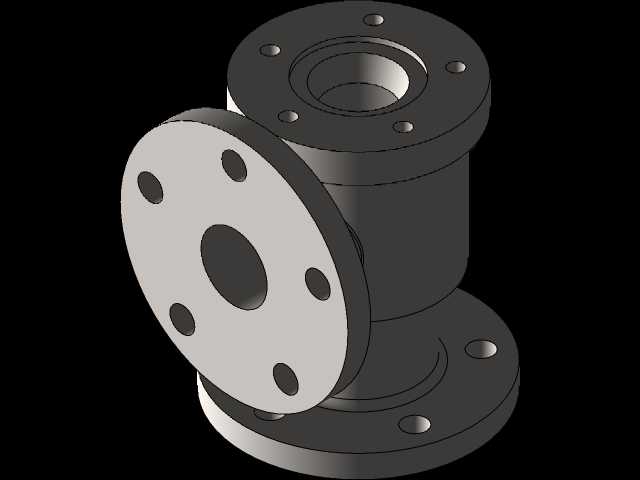

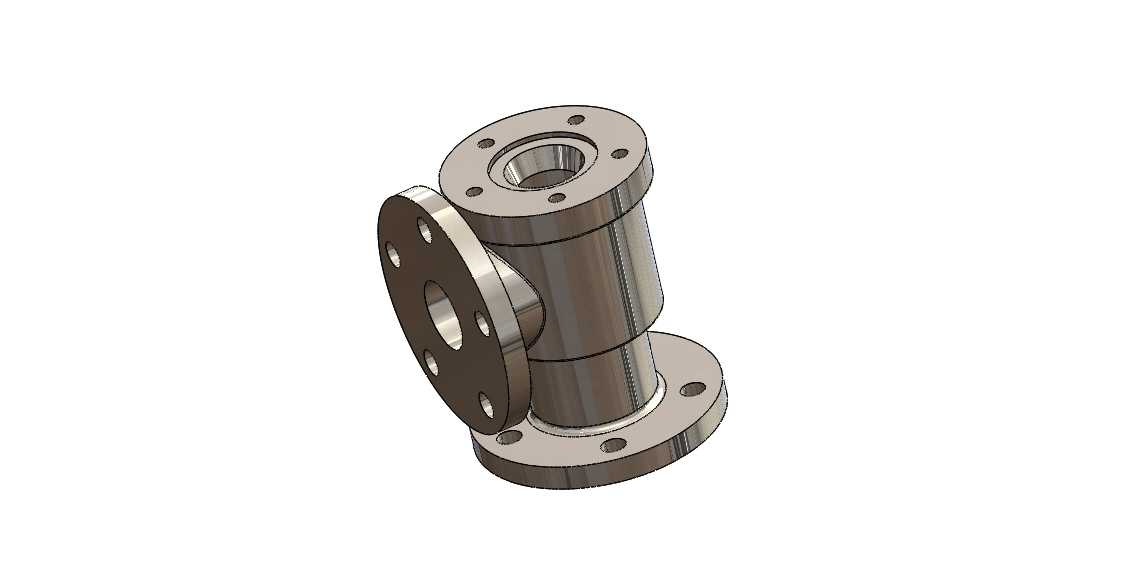

法兰连接式三通截止阀阀体结构设计

这款三通结构的截止阀阀体，是流体输送管路系统中的核心承压壳体部件，主要应用在石油化工、市政给排水、热力管网、工业制程流体管控等场景中，承担介质流向切换、截流管控的基础承载功能，是截止阀整套组件里容纳阀芯、阀杆密封组件的核心基体。从实际工程应用来看，这类带三个法兰接口的阀体，可同时对接三路管路，相比两通截止阀能减少管路中的弯头、接头数量，降低管路泄漏点风险，在需要介质分流、合流或者双向切换的管段中实用性很强。设计过程中首先考虑的是承压能力，阀体整体采用等壁厚渐变的筒式结构，三个接口端均采用凸面法兰连接形式，法兰盘上均匀布置螺栓通孔，安装时可通过螺栓紧固配合密封垫片实现端面密封，能适配中低压工况下的管路连接需求，法兰的密封面凸起结构可在螺栓预紧力作用下让垫片受力更均匀，避免介质从连接端面渗漏。阀体的中腔是容纳阀芯启闭行程的空间，内径尺寸根据通径匹配阀芯的运动行程预留足够余量，避免阀芯升降过程中与腔体内壁发生剐蹭，同时腔体内部的流道做了圆弧过渡处理，减少介质在腔体内的湍流阻力，降低介质输送过程中的压损，也能减少高速介质对腔体内壁的冲蚀，延长阀体使用寿命。三个接口的法兰端面垂直度、同轴度在设计时做了严格的形位公差约束，保证安装时管路对接无强制应力，避免长期运行中因安装应力导致法兰变形泄漏。阀体侧面的法兰接口与上下轴向接口呈垂直布置，流道交汇处做了加厚处理，因为该区域是介质流向改变的位置，承压时应力集中系数更高，加厚结构可避免长期承压运行出现开裂风险。从安装边界来看，三个法兰的外径、螺栓孔中心距、螺栓孔数量与直径均匹配对应压力等级的管路法兰标准，安装时无需额外加工转接件，可直接与同规格的工业管路对接，阀体的整体轴向长度、侧向法兰伸出长度都控制在常规管廊安装的空间范围内，不会出现安装时与周边管路、支架干涉的问题。设计时还考虑了后续加工的工艺性，阀体的外形结构无过于复杂的倒扣特征，无论是铸造毛坯成型还是后续机加工法兰端面、螺栓孔、内腔密封面，都能通过常规工装夹具装夹完成，不需要定制特殊刀具或工装，能有效降低生产制造成本。
