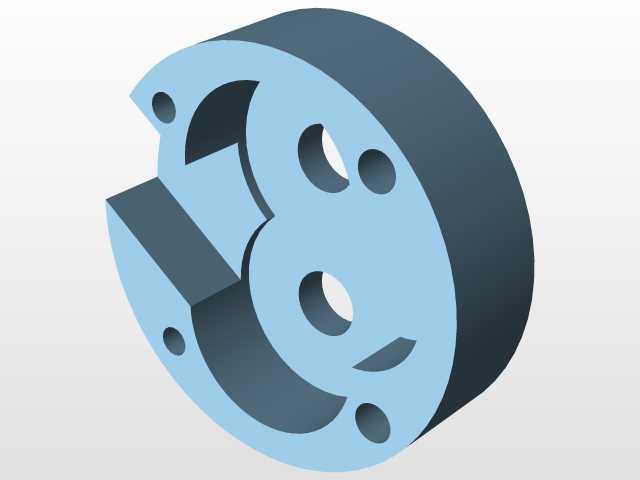

机油泵泵体结构三维设计模型

　　这款油泵体作为润滑系统核心承压壳体，主要适配车用内燃机油泵单元，在发动机润滑回路中承担容装内外转子、建立油压腔道、密封泵油组件的核心作用，日常运行中需要承受0.3-0.6MPa的机油工作压力，同时兼顾油路分配、组件定位的多重功能。从结构设计逻辑来看，整体采用类圆形偏心腔体布局，偏心腔的轮廓精度直接决定内、外转子的啮合间隙，是整个泵体加工的核心基准面，腔体深度与转子厚度的配合公差需要控制在0.02-0.05mm区间，过大会引发机油内泄导致油压不足，过小则会出现转子卡滞、运转磨损加剧的问题。泵体端面分布的多个通孔分为两类，直径稍大的是安装定位孔，用于穿装螺栓将泵体固定在发动机缸体侧的安装面上，孔位的位置度公差直接影响泵与驱动轴的同轴度；

　　直径偏小的孔道是机油流通孔，分别连通进油腔、出油腔与发动机主油道，孔口的倒角设计可以减少机油流动的沿程阻力，避免出现局部涡流影响供油效率。泵体侧面的切边结构并非工艺减重设计，而是安装避让结构，对应发动机缸体侧的凸台轮廓，保证泵体安装时可以完全贴合安装面，避免出现密封间隙导致机油渗漏。从安装边界来看，该泵体最大外圆直径适配常规四缸汽油机的安装空间，整体轴向厚度控制在紧凑区间，不会占用发动机侧部过多布置空间，安装面的平面度要求达到Ra1.6的粗糙度要求，配合密封垫可以实现可靠的静密封效果。建模过程中优先以偏心腔体的中心为设计基准，先绘制端面轮廓草图，通过拉伸生成主体基体后，再依次切除腔体、加工各安装孔与油道孔，

　　最后处理切边避让结构与各棱边的工艺倒角，所有孔位的位置关系完全匹配车用机油泵的通用安装尺寸，可直接用于结构教学、方案选型参考，也可作为同类泵体设计的基础模板进行参数调整。这类泵体在实际量产中多采用压铸铝合金材质，兼顾轻量化与散热需求，建模时预留的拔模斜度、壁厚均匀性也符合压铸工艺的成型要求，避免出现壁厚差过大导致的铸件缩孔、变形问题。
