民用井用提水供水泵结构三维造型

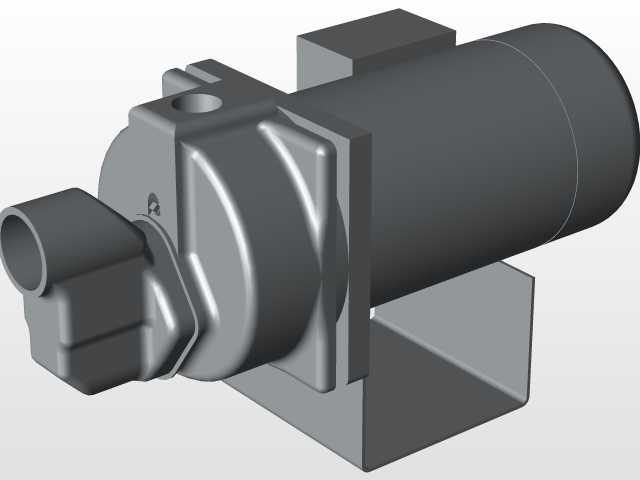

这款井泵的三维造型还原了民用小型供水场景的常用泵体结构，主要面向农村家庭自打井取水、小型院落供水、浅层地下水提升的应用场景，这类泵体通常安装在井口位置，通过管路伸入井内水体，将地下水提升至地面储水设施或直接接入供水管网，满足日常洗漱、庭院浇灌、小型禽畜养殖的供水需求。从结构设计来看，上部的圆柱形腔体为泵的动力与压水腔室，侧方突出的方形结构为电气接线与控制部件的安装位，侧伸的折边结构为安装固定支架，用于将泵体固定在井口的混凝土基座或金属支架上，下部的变径结构为进水连接段，预留的侧孔可用于安装压力表或者排气阀，底部的伸出段为进水口连接位，用于对接伸入井内的吸水管路。设计过程中优先考虑了安装的便捷性，固定支架的开孔位置匹配民用井口常用的安装螺栓间距，整体重心沿泵体竖直轴线分布，避免安装后出现偏载导致的连接管路受力变形。泵体的外形尺寸适配浅层井的安装空间，整体竖直高度控制在常规井口护罩的容纳范围内，横向突出的接线盒与支架不会超出常规井口的安装边界，不需要额外扩大井口开孔尺寸。从功能特性来看，这类井泵属于自吸式离心泵的衍生结构，压水腔的容积设计匹配小流量高扬程的民用取水需求，不需要每次启动前额外灌引水，停机后腔体内留存的水体可满足下次启动的自吸要求，接线盒的防护结构可适配户外露天安装的防雨需求，避免日常使用中雨水渗入接线部位引发电气故障。建模过程中对泵体的外部安装接口做了精准还原，各个连接法兰的尺寸、固定孔的位置、接口的通径都参考了民用井泵的通用行业标准，可直接用于民用供水系统的管路布局设计、安装位置模拟，也可作为小型供水项目方案展示的配套模型使用，帮助设计人员直观确认泵体与周边管路、井口设施的空间位置关系，避免安装阶段出现空间干涉问题。
