小型工业管道系统配重支撑装置

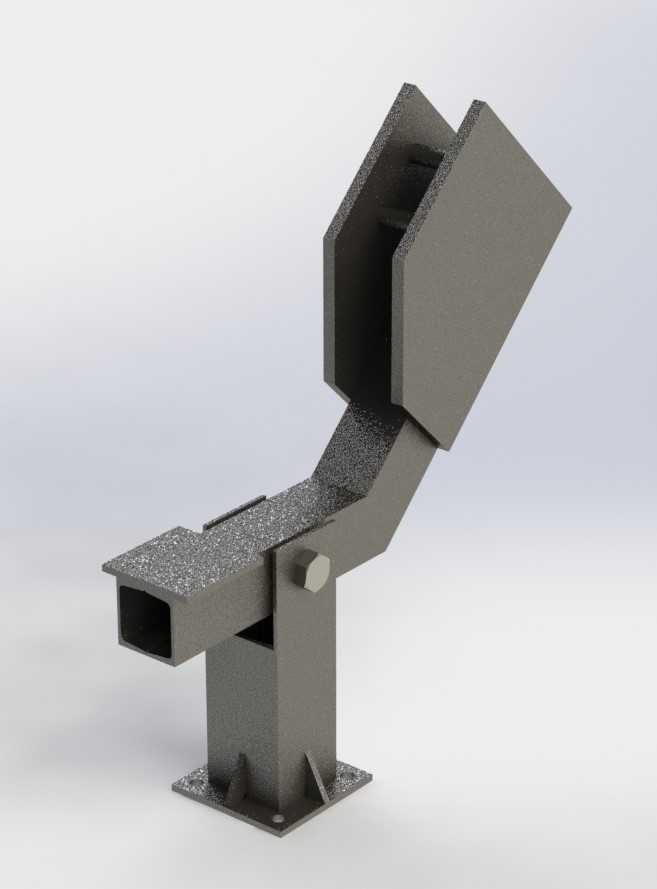

这套结构主要应用在工业管路敷设场景中，针对存在振动、倾斜走向的小管径方管管路做动态配重与支撑固定，常见于粉体输送、车间排风、小型物料气力输送的管路系统里，解决管路运行过程中因介质流动、设备启停带来的管路偏移、振动幅度过大问题，避免管路焊缝长期受交变应力出现开裂泄漏。整个结构采用方管作为主体流道，弯折段做了斜向过渡设计，减少介质输送过程中的阻力堆积，尤其是输送颗粒类物料时，斜角过渡能避免物料在拐角处卡滞积料。底部支撑座采用方形底板加三角筋焊接结构，安装时可通过底板上的预留孔配合膨胀螺栓固定在混凝土基础或者设备钢平台上，底板的平面度在设计时做了公差约束，保证安装后支撑立柱的垂直度偏差控制在合理范围内，不会因为支撑倾斜导致管路额外受侧向力。上部的配重腔体采用盒式焊接结构，可根据管路实际运行的振动参数，在腔体内添加配重块调整整体配重质量，抵消管路内介质流动产生的脉动冲击力，配重腔与管路段采用可拆卸的销轴连接，后期维护时可以快速打开腔体调整配重重量，不需要整体拆卸管路。流道段的两端都预留了标准方管对接接口，可直接和同规格的方管管路做焊接或者法兰连接，接口处的端面做了铣平处理，保证对接时的同轴度，避免管路错位带来的介质泄漏或者流道阻力突增。支撑立柱和管路段之间设置了可调式的紧固结构，可根据现场安装的实际高度需求，小范围调整管路的安装高度，适配不同的现场安装边界，不需要额外切割调整支撑长度。整个结构的所有焊接位置都做了焊后去应力处理，避免长期承重出现焊接变形，外露的金属表面做了喷砂防锈处理，适配车间内多粉尘、有轻微腐蚀的工业环境，延长结构的整体使用寿命。设计过程中优先考虑了现场安装的便捷性，整体结构拆分后都是常规型钢构件，不需要特殊的吊装设备就能完成现场组装，配重调整操作不需要专业工具，日常巡检时就能根据管路运行状态快速调整配重参数，保证管路始终处于稳定的运行状态。
