重型机械弯型法兰连接管路接头结构

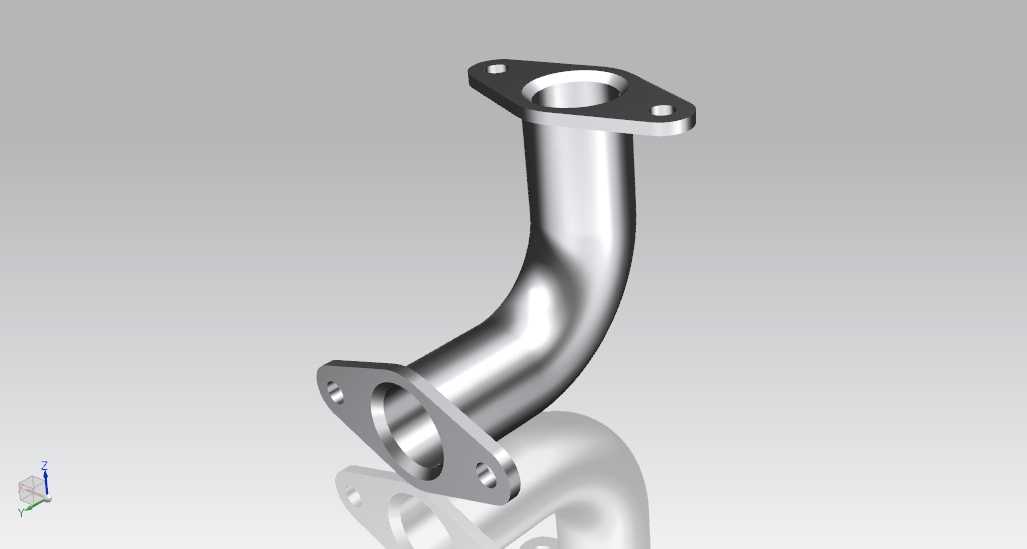

这类双法兰弯通接头，主要适配重型机械的流体管路布设场景，常见于工程机械动力系统的冷却回路、润滑管路转接位置，也可用于涡轮类设备的尾水排放管路对接，解决不同安装面之间存在空间夹角时的管路连通需求，避免硬管弯折带来的通径缩减、应力集中问题。接头两端采用菱形法兰安装结构，法兰面预留两个对称安装孔，安装时可通过螺栓穿过孔位完成与对应设备接口的刚性固定，法兰贴合面可加装密封垫片实现端面密封，能承受管路内流体的常规工作压力，避免输送过程中出现渗漏问题。整体采用90度左右的弯弧过渡结构，弯管段的内壁做顺滑圆弧处理，流体经过时不会出现直角转折带来的流阻激增问题，可减少流体输送过程中的压力损失，同时弯弧段的壁厚做均匀过渡处理，避免弯折位置出现壁厚减薄、结构强度不足的问题，适配长期带压工作的管路工况。设计过程中优先匹配两端安装面的空间位置偏差，两端法兰的安装面保持平行但存在固定的中心距偏移，弯管段的曲率半径经过校核，既保证管路通径全程一致，也控制整体安装占用空间，不会和周边的设备壳体、其他管路部件产生运动干涉。安装边界方面，两端法兰的外轮廓尺寸适配常规重型设备的预留接口尺寸，弯管段的外伸长度经过控制，安装后不会超出设备的预设管路布设空间，法兰孔位的中心距与对应设备接口的安装孔位完全匹配，现场安装时无需额外进行孔位扩钻、管路切割调整，可直接完成对接装配。接头整体采用金属材质建模，结构细节还原了实际加工后的倒角、安装面平面度特征，可直接用于管路系统的装配干涉校验、管路布设方案验证，也可作为同类接头设计的参考原型，帮助结构设计人员快速完成管路转接部件的方案迭代，减少重复建模的工作量。在实际设备运行过程中，这类接头除了承担流体输送的连通作用，还可抵消部分管路装配带来的位置偏差，降低管路安装时的对位难度，同时刚性的金属结构可承受管路工作时产生的小幅振动，不会因为长期振动出现连接松动、密封失效的问题，适配重型机械工作时的复杂振动工况。
