牙科专用铣削刀具结构设计三维作品

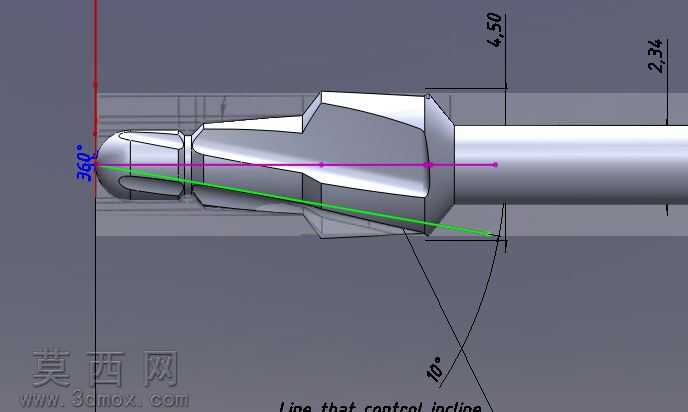

本作品为牙科诊疗场景使用的专用铣削刀具三维建模成果，建模过程依托三维参数化设计软件完成，全程采用自顶向下的设计思路，先梳理牙科临床操作对刀具的核心功能需求，再逐步拆分刀具各段结构的尺寸与形态参数，最终完成整体模型的搭建。建模阶段首先绘制刀具的中心回转基准轴线，以此为基础搭建各段结构的草绘截面，针对刀具的工作端，精准还原了球形切削端头的曲面形态，通过多段相切的圆弧轮廓构建端头的回转曲面，保证切削刃口过渡顺滑无棱角，避免诊疗过程中对口腔软组织造成额外损伤。针对刀头的排屑槽结构，采用螺旋扫掠特征完成建模，严格控制螺旋升角为36度，匹配牙科铣削作业的排屑需求，同时保证切削刃的强度与锋利度平衡；刀头的锥面过渡段严格遵循10度的倾斜角度设计，既保证刀头部分的结构强度，又能适配牙科手机的装夹间隙，避免作业过程中出现干涉。刀身的定位轴段部分，精准控制各段轴径的尺寸公差，其中定位台阶的轴向尺寸为4.50mm，装夹段的轴径尺寸为2.34mm，所有轴段之间均采用圆角过渡处理，减少应力集中点，提升刀具的抗弯折性能。材质设定阶段，为刀具整体赋予医用硬质合金材质，调整材质的金属粗糙度参数，模拟硬质合金刀具的哑光金属质感，对切削刃口部分单独设置高光材质属性，突出刃口的精密加工效果；渲染阶段采用正交视图搭配工程图式的尺寸标注呈现，既清晰展示刀具的整体外观形态，又直观呈现各关键结构的设计参数，方便后续的加工生产与性能验证。整个建模过程严格控制特征之间的参数关联，修改任意关键尺寸即可快速生成不同规格的牙科铣削刀具变体，具备较强的参数化复用性，模型的结构细节完全匹配牙科临床使用的真实刀具形态，可用于刀具的结构优化、加工工艺模拟以及牙科诊疗器械的教学演示场景。
