建筑施工外架支撑体系排布设计方案

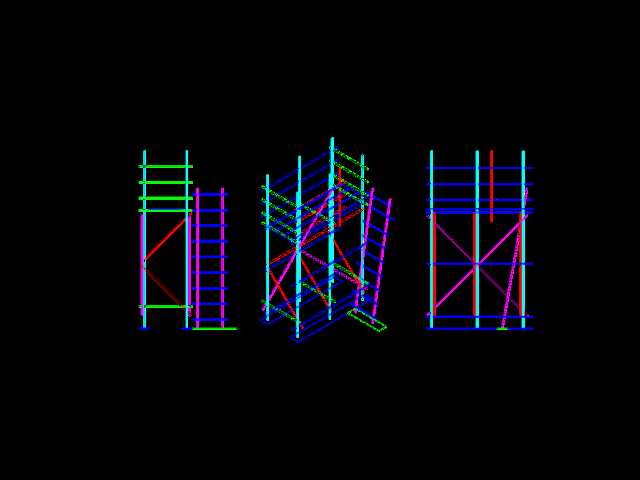

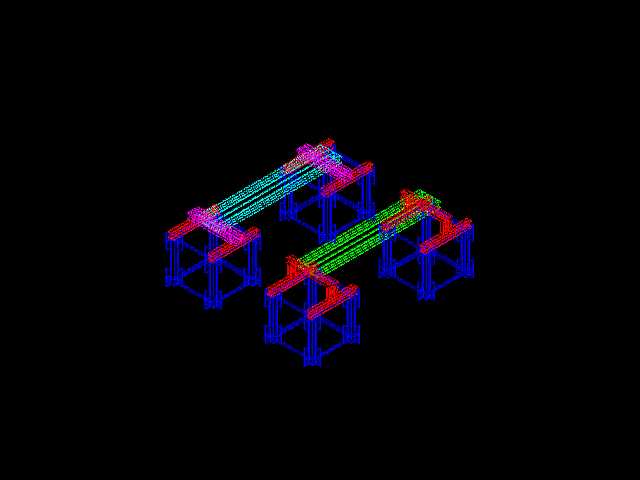

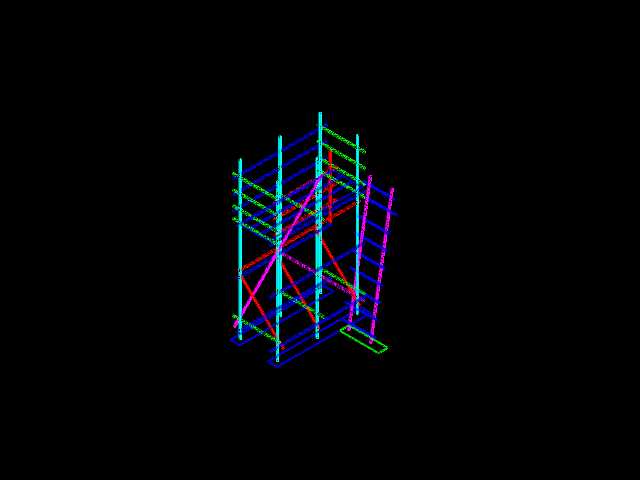

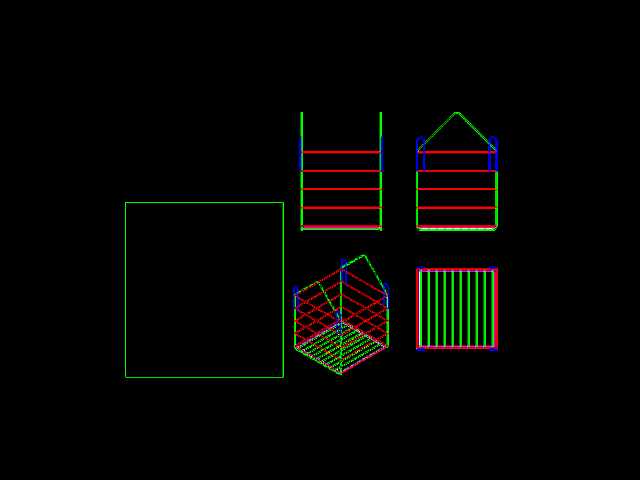

这套架体排布方案主要面向房建主体施工、外立面装饰作业阶段的临边防护与操作平台搭建需求，在实际工地场景中，架体需要同时承载施工人员走动、小型机具放置、临时物料堆放的荷载，还要兼顾外侧防护网挂设、层间防坠落封堵的安装空间，避免出现防护盲区。从设计逻辑来看，架体采用立杆纵横向等距排布的思路，立杆底部预留了垫板放置的边界空间，避免直接落在松散土层上引发沉降失稳，纵向水平杆按照步距逐层搭设，每一步架的高度匹配常规施工人员站立操作的舒适区间，既不会因为步距过大导致攀爬费力，也不会因为步距过小浪费架管材料。斜向剪刀撑的排布沿着架体外立面连续设置，覆盖架体的全高范围，转角位置的斜杆专门做了交叉延伸处理，抵消架体在侧向风力、施工偏载作用下的扭转力矩，避免架体出现整体倾斜。架体与建筑结构之间的连墙件点位，按照两步三跨的间距预留了安装位置，连墙件采用刚性连接的形式，直接与结构边梁、剪力墙的预埋点位对接，杜绝柔性连接带来的架体外倾风险。层间作业面的脚手板铺设边界，在模型中明确标注了满铺范围，脚手板与立杆之间的间隙控制在安全范围内，避免出现探头板引发踏空坠落，架体外侧的防护栏杆、挡脚板的安装位置也做了分层标注，挡脚板高度覆盖作业面与下层架体之间的空隙，防止小型工具、碎块物料从间隙坠落伤人。在架体的搭设边界上，模型明确了架体距离建筑外立面的净距，这个距离既可以满足后期外墙保温、装饰面层的施工操作空间，也不会因为间隙过大导致人员、物料从架体与墙体之间坠落，架体顶部的搭设高度超出作业层一步架的距离，满足顶层施工时的临边防护高度要求。针对架体转角、施工电梯接入、物料平台搭设的特殊位置，模型中专门做了架管的加密排布处理，这些位置因为人员走动频繁、物料转运荷载集中，立杆间距适当缩小，水平杆增设防滑扣件固定，避免局部荷载过大导致架管变形。扫地杆的设置距离地面的高度符合施工安全规范要求，纵向横向扫地杆连续贯通，将底部立杆连成整体，即使局部地面出现轻微沉降，也能通过扫地杆将荷载分散到相邻立杆上，避免单根立杆失稳引发连锁坍塌。整个架体的排布完全匹配常规现浇混凝土结构的施工节奏，架管的排布走向避开了外墙悬挑构件、卸料平台预埋件的位置，避免后期搭设时出现架管切割、随意改架的情况，减少现场材料浪费与安全隐患。
