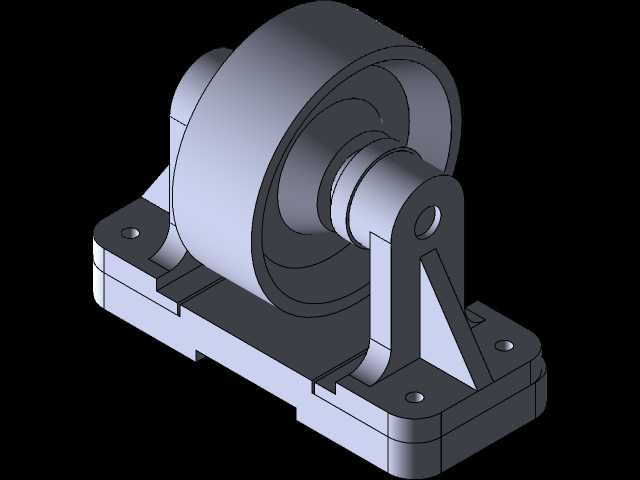

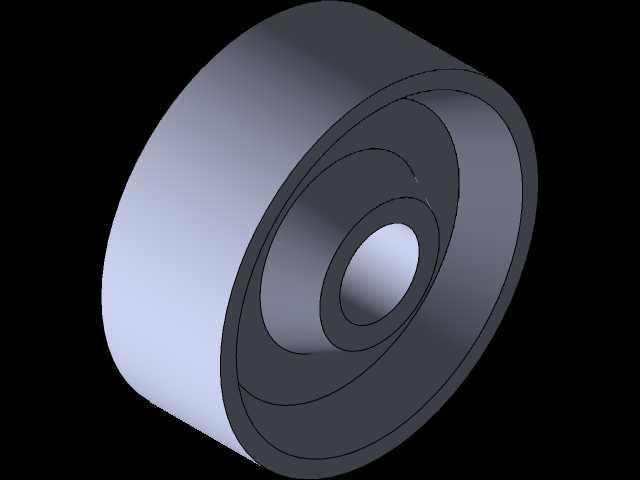

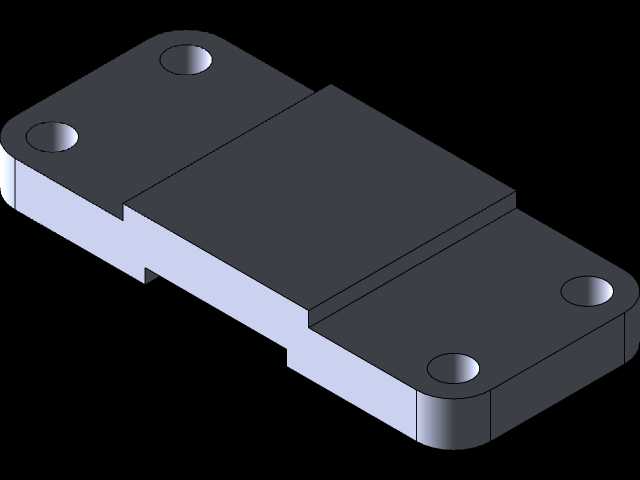

这套轮轴支撑结构常见于中小型输送设备、轻工生产线的动力传递环节,也可适配小型农机、木工机械的皮带传动端,核心作用是为旋转的皮带轮提供稳定的径向与轴向支撑,保证皮带传动过程中轮体不发生偏摆、窜动,维持传动张力恒定,避免皮带过早磨损或跳齿。从结构设计来看,整体采用分体式装配逻辑,底部为一体化铣削成型的安装底座,底座上预留四个沉头安装孔,孔位间距按照常规型材安装基准排布,可直接固定在铝型材机架、型钢焊接架的安装平面上,安装面做了铣平处理,保证装配后支座的垂直度公差控制在0.05mm以内,避免轴系倾斜带来的附加载荷。支撑部分采用双侧立板结构,其中一侧立板带有三角形加强筋,直接连接到底座平面,用来抵消皮带张紧时带来的侧向倾覆力矩,另一侧立板为可拆卸式端盖结构?不对,仔细看结构,两侧立板与底座为一体结构,轴孔位置做了加厚处理,用来嵌入轴承位,轴穿过两侧立板的轴承孔后,一端伸出安装皮带轮,另一端可根据需求加装联轴器或手轮。皮带轮采用辐板式结构,轮缘处做了适配三角带的梯形槽,槽面粗糙度控制在Ra1.6,保证皮带与轮槽的贴合摩擦力,轮体与轴之间采用平键连接传递扭矩,轴的台阶位置做了轴肩定位,限制皮带轮的轴向窜动,轴端预留挡圈槽,安装轴用挡圈防止轮体轴向脱出。设计时充分考虑了装配工艺性,所有安装孔均做了倒角处理,避免装配时刮伤零件表面,轴承位的公差选用k6过渡配合,既保证轴承内圈与轴的紧固,又不会造成装配难度过大,底座的沉头孔深度按照M6内六角螺栓的头部尺寸设计,装配后螺栓头不会突出底座平面,保证安装贴合度。实际使用中,这种结构的维护成本较低,仅需定期向轴承位补充润滑脂,即可保证长期稳定运行,相较于悬臂式的轮轴支撑,双侧支撑的结构刚性更强,可承受更大的皮带张紧力,传递的扭矩范围覆盖0.5N·m到20N·m,适配功率在0.1kW到3kW之间的动力输入,能满足多数轻型传动场景的使用需求。在安装边界上,底座的总长度控制在160mm左右,宽度为80mm,总高度从安装面到皮带轮顶端为120mm,皮带轮的外径为100mm,安装时需要预留至少20mm的周边操作空间,方便皮带安装与后期维护,轴的中心高距离安装面为70mm,选型时可根据配套设备的轴系中心高匹配调整,也可通过在底座下方加装调整垫片的方式微调中心高,适配不同的传动中心距要求。
