动力转向泵模制泵连接软管结构

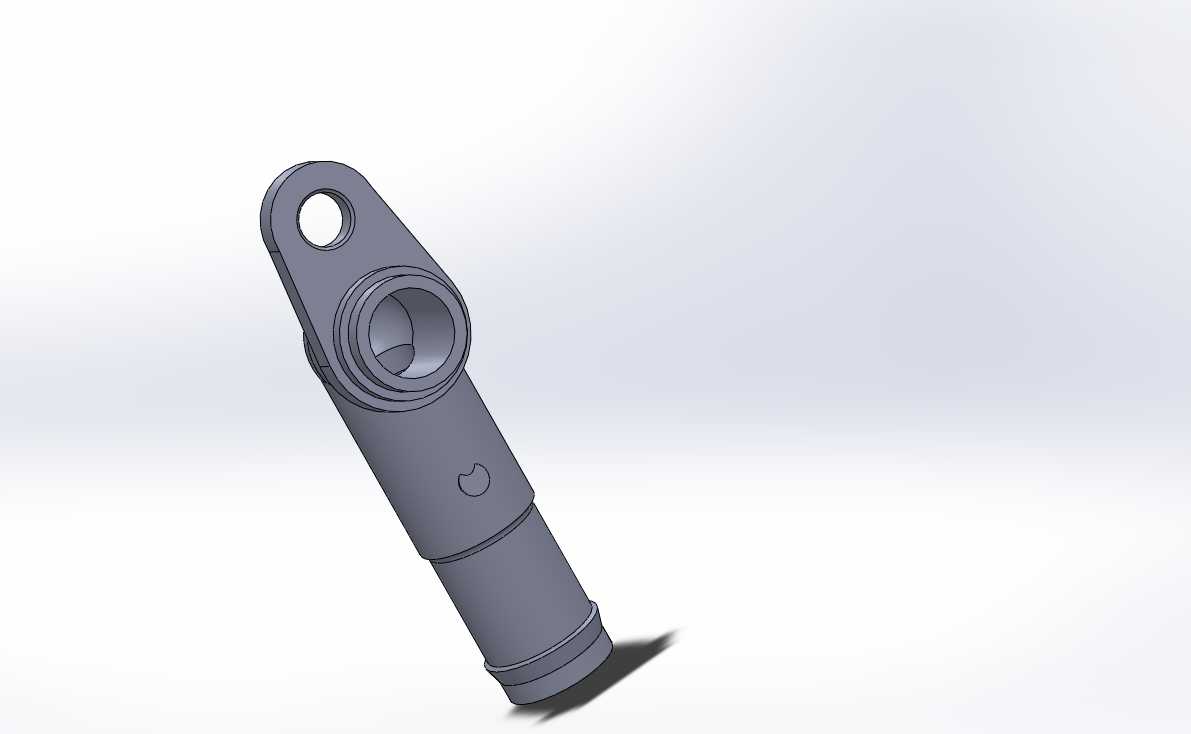

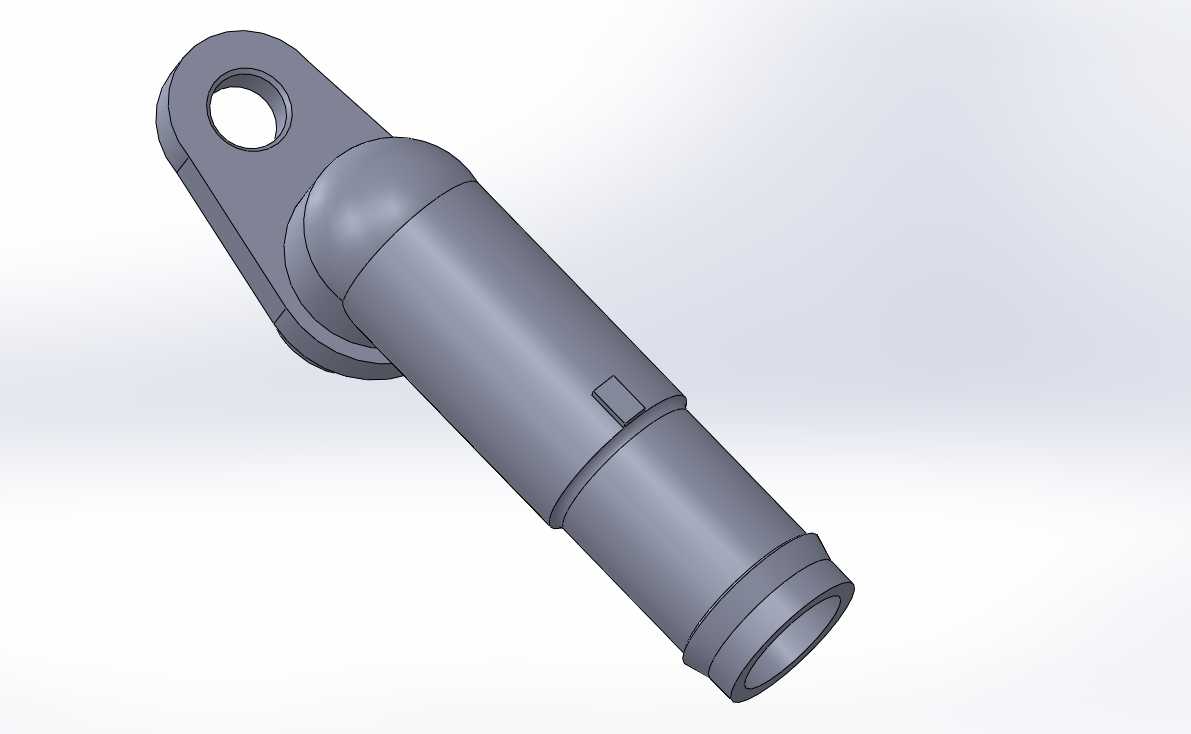

该部件属于汽车动力转向系统中转向泵的配套连接构件，主要承担液压油液的导通输送功能，在转向泵工作过程中，为高低压油腔提供稳定的流道连接，同时适配整车装配空间内的布局走向，规避周边部件的运动干涉。从实际装车场景来看，这类连接构件一端对接转向泵的模制泵体出油端，带吊耳结构的端部通过紧固件固定在泵体周边的安装支架上，保证车辆行驶过程中管路不会因振动出现松脱、位移，另一端则延伸对接转向器的进油口，整个走向需要避让发动机舱内的排气歧管、线束束组、皮带传动机构等周边部件，因此管体采用分段式变径结构，靠近泵体的一端做了加厚的承插接头设计，内置密封槽位可适配O型圈实现端面密封，避免高压液压油出现渗漏。设计过程中首先需要匹配转向泵的额定工作压力，该部件适配的转向泵工作压力区间在8-12MPa，因此管体的壁厚经过校核，在接头过渡位置做了圆弧倒圆处理，降低应力集中带来的开裂风险，端部的吊耳安装孔位与泵体安装面的同轴度公差控制在0.1mm以内，保证装配后接头端面与泵体油口完全贴合，不会出现偏压密封件的情况。管体的外形采用阶梯轴式的渐变结构，从接头端的大直径逐步过渡到远端的小直径插接端，每一段台阶位置都设计有定位环槽，用于装配过程中的行程限位，避免插接深度不足或者过深顶碰泵体内部流道。安装边界方面，该部件的整体长度适配主流紧凑级车型的转向泵安装布局，吊耳的安装角度经过空间校核，装配后管体的中心线与泵体安装面呈固定夹角，既保证油液流动的平顺性，减少转向过程中的液流阻力，也能预留足够的操作空间方便售后维修时的拆装作业，不需要拆解周边其他附属部件即可完成该构件的更换。管体外表面的小凹位是工艺定位标记，用于生产注塑或者压装过程中的角度定位，保证各批次产品的安装角度一致性，避免装配时出现角度偏差导致的管路扭曲。在实际使用中，该构件需要耐受-40℃到120℃的工作温度区间，适配矿物基液压油的长期侵蚀，因此结构设计上避免了尖角、薄壁等容易出现老化失效的结构，所有外表面的棱边都做了R0.5以上的倒钝处理，既减少生产过程中的毛刺产生，也能降低应力集中导致的疲劳损坏。
