电动伺服多路压力调控阀块结构设计

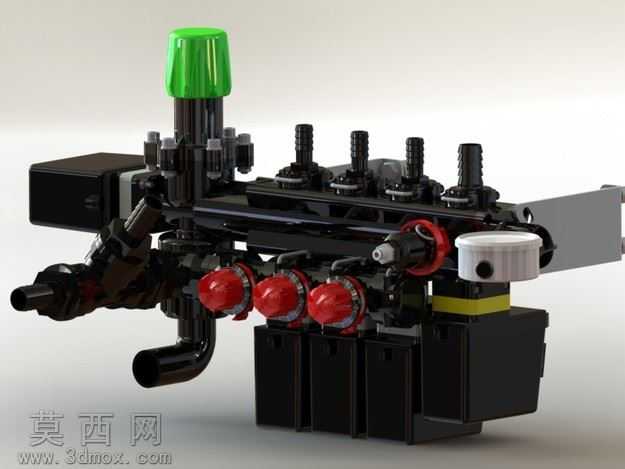

该阀块三维模型采用参数化建模思路完成整体构建，建模过程中先梳理流体通路的布局逻辑，以集成式阀块基体作为核心承载结构，将多组压力调控单元、流体接口、驱动组件整合在同一基体之上，避免了分散式阀组的管路冗余问题。建模阶段优先完成主通路的实体构建，通过布尔运算完成内部流道的裁切，确保各通路的连通关系与实际工作逻辑一致，每一处接口的尺寸、连接形式都参照通用液压阀件的安装标准设定，保证模型具备实际参考价值。材质渲染阶段针对不同部件做了区分处理：顶部调节旋钮采用亮面绿色工程塑料材质，添加轻微的反射与粗糙度参数还原塑料件的哑光质感；阀块主体采用黑色硬质工程塑料与发黑金属结合的材质表现，金属部件添加细微的颗粒质感模拟工业加工后的表面纹理；红色调节手轮采用亮面烤漆材质，搭配白色的刻度端盖，通过色彩区分不同功能的操作部件，让整体结构的功能分区一目了然；底部的电磁驱动单元采用哑光黑色工业塑料材质，表面添加细微的分型线细节，还原注塑件的真实生产特征。结构设计上配置了三组独立的压力可调阀单元，可分别对不同通路的流体压力进行独立调控，同时集成了伺服驱动模块，可实现电控调节通路通断与压力参数，侧面预留的多组外螺纹接口可直接对接外部管路，弯管接头、快插接口的细节都做了完整还原，各部件的装配关系清晰，没有出现结构干涉的问题。设计过程中参考了同类农用伺服阀块的布局逻辑，在保证功能完整性的前提下压缩了整体体积，将驱动模块、调控单元、流体通路做了分层布局，上层布置操作调节部件，中层布置主阀板与流道，下层布置电磁驱动组件，让整体结构紧凑合理，既满足流体控制的功能需求，也兼顾了安装维护的便利性，渲染阶段采用柔和的工业产品打光方式，突出各部件的轮廓与材质差异，完整呈现阀块的整体结构与细节特征。
