G1/4外六角侧孔通油空心螺栓结构

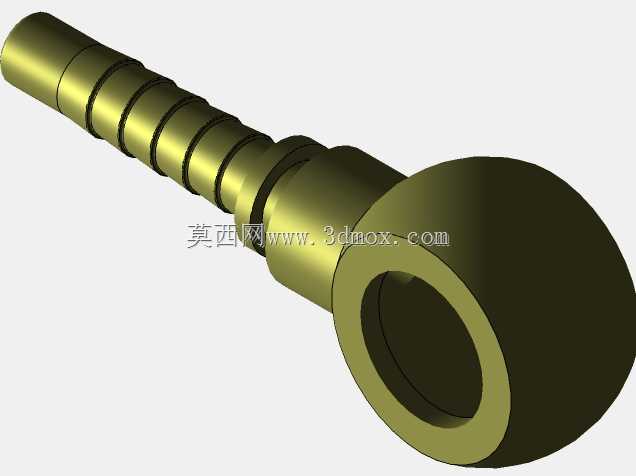

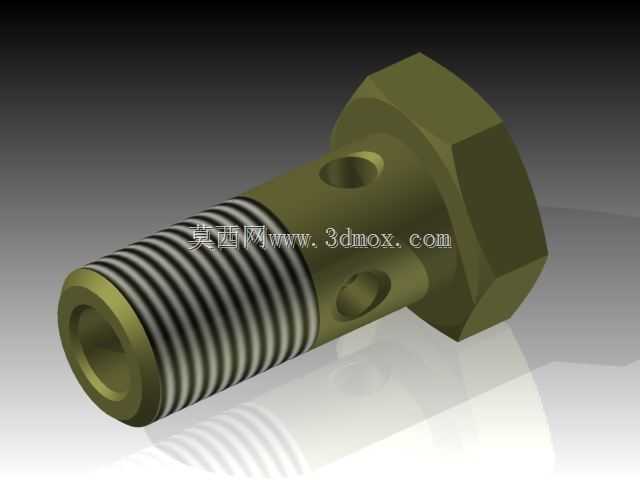

　　在液压系统、润滑管路以及小型流体控制回路的布设中，这类带侧孔的空心螺栓是非常常见的连接件，和普通实心紧固螺栓不同，它的核心作用并非单纯提供轴向锁紧力，而是要在完成两个部件对接锁紧的同时，构建出一条连通的流体通路，很多初次接触液压辅件设计的工程师容易把它和普通螺栓混淆，实际选型和建模时如果忽略了通油孔的位置、通径匹配，很容易出现装配后油路堵死、密封面泄漏的问题。从结构上看，这款螺栓采用标准外六角头部，和普通G1/4外螺纹紧固件的头部对边尺寸保持一致，现场装配时可以直接用常规开口扳手、套筒完成锁紧，不需要准备特殊工装，这也是这类标准件在设备维护、批量装配中被广泛应用的原因之一。螺栓的中心是轴向贯通的通孔，

　　靠近六角头下方的螺杆位置开有两个径向对称的侧孔，这两个侧孔和中心通孔完全连通，当螺栓穿过被连接件的安装孔、拧入对应基体的G1/4螺纹孔后，被连接件上的环形油槽就会刚好和这两个径向侧孔对齐，流体可以从侧孔进入中心通孔，再顺着轴向孔流入对接的油路，或是反向从中心孔经侧孔进入环形槽，实现两个交叉油路的连通，这种结构常被用在铰接式管接头、压力表开关、小型溢流阀的安装位，以及发动机润滑系统的喷油嘴固定位，不需要额外布置复杂的管路转接，一个零件同时完成紧固和通流两个功能，能大幅压缩管路布设的空间。建模的时候需要重点关注几个尺寸边界，首先是外螺纹的有效长度，要匹配被连接件的总厚度加上密封垫圈的压缩量，

　　螺纹拧入基体的深度要满足G1/4管螺纹的有效啮合要求，避免螺纹啮合不足导致受压后滑牙泄漏；其次是径向侧孔的位置，必须保证螺栓完全锁紧到位后，侧孔完全落在被连接件的油槽覆盖范围内，不能有部分孔位被密封垫圈遮挡，否则会大幅缩减通流面积，造成油路压损过大，极端情况下还会因为节流产生局部过热。另外六角头和螺杆衔接的位置要做标准的退刀槽结构，一方面是螺纹加工时的退刀需求，另一方面这个位置也是密封垫圈的贴合面，表面粗糙度要控制在合理范围，保证铜垫圈或者组合垫圈压紧后能完全封死接触面，避免流体从螺纹啮合的缝隙渗漏。中心通孔的通径设计要匹配管路的额定流量，不能为了追求螺栓的结构强度盲目缩小孔径，也不能孔径过大导致螺杆壁厚不足，

　　在额定油压下出现开裂风险，通常G1/4规格的这类空心螺栓，中心孔直径会控制在6-8mm区间，径向侧孔的总通流面积不小于中心孔的通流面积，避免侧孔成为整个油路的节流瓶颈。实际应用中这类螺栓还会根据使用场景调整表面处理方式，普通液压系统用的多是彩锌钝化处理，防锈能力满足常规工业环境需求，有耐腐蚀要求的场景会采用镀镍或者不锈钢材质，建模时如果是做通用标准件库，通常会把表面处理的选项做成配置项，不需要单独建模，只需要在零件属性里标注对应的材质和表面处理要求即可。很多新手建模时容易忽略的点是螺纹起始端的倒角，这个倒角不仅是装配时引导螺纹对中的关键结构，也能避免螺纹起始端的毛刺刮伤密封垫圈，导致密封失效，另外径向侧孔的孔口要做微小的倒角去毛刺，防止孔口的锐边在装配时切割密封件，或是在油液长期冲刷下产生金属碎屑进入液压系统，造成阀组卡滞这类隐蔽故障。在做装配校核的时候，要注意螺栓拧紧后六角头的回转空间，虽然外六角的对边尺寸是标准值，但如果安装位周围有其他凸起的管路、结构件，要预留出扳手操作的空间，不能出现螺栓能拧入但扳手无法卡入的情况，这类安装性问题在三维建模阶段做干涉检查时很容易被遗漏，往往到了实际装配阶段才会发现，需要临时修改周边结构，耽误项目进度。
