G1/4规格班卓琴适配高压软管接头

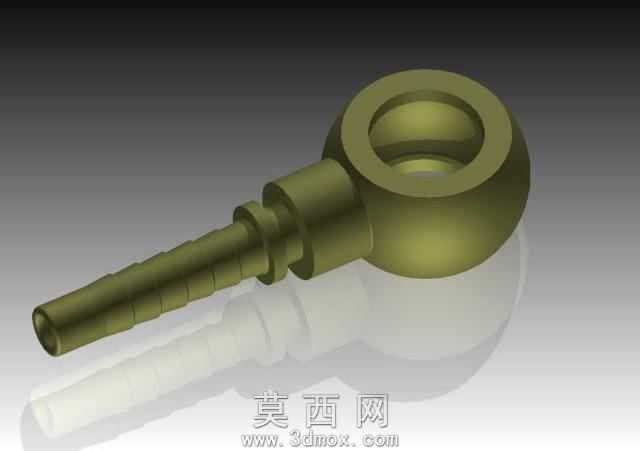

该三维模型为适配DN6高压软管的G1/4规格班卓式管接头，建模阶段采用Autodesk Inventor完成全参数化结构搭建，首先以回转特征构建接头端部的环形连接基座，精准控制G1/4管螺纹对应的内孔通径、环形基座的壁厚与密封面平面度，确保基座端面可与对应规格的螺栓、密封垫片配合形成可靠密封面。针对软管插接段，建模时逐段构建竹节式倒刺结构，每段倒刺的锥度、外径差、间距均参照高压软管扣合标准设定，保证软管套接后可通过倒刺形成轴向防脱结构，同时在插接段与环形基座的衔接位置设计多级阶梯轴结构，分别对应软管套接限位、应力缓冲、安装定位的功能，避免管路受振动时衔接位置出现应力集中断裂的问题。材质渲染阶段选用黄铜金属材质，调整材质的金属度、粗糙度参数模拟锻造黄铜的哑光金属质感，在环形基座外圆、插接段倒刺棱边位置添加细微倒角特征，还原实际机加工零件的工艺细节，渲染时采用三点布光方案，主光突出接头的整体轮廓与结构层次，辅光弱化阴影区域的死黑问题，补光勾勒黄铜材质的边缘反光，让模型的结构细节清晰呈现。设计思路上围绕高压软管连接的可靠性展开，环形基座的铰接式结构可允许管路在安装后存在小角度的偏转余量，适配安装空间内的管路走向调整需求，竹节式插接段的长度经过反复校核，既保证与DN6软管有足够的套接接触面积，又避免过长导致的安装不便，所有棱边的圆角、倒角参数均参照液压管路配件的行业规范设定，避免锐边在安装时割伤软管内层，同时减少液压油流动时的局部阻力。模型完成后经过干涉检查与结构验证，各部分尺寸匹配对应规格的连接件与软管，可直接用于液压管路系统的装配模拟、配件选型参考，也可作为液压配件设计的基础参考模型，帮助设计人员快速理解班卓式软管接头的结构逻辑与设计要点。
