布雷维尼流体动力液压马达三维建模设计

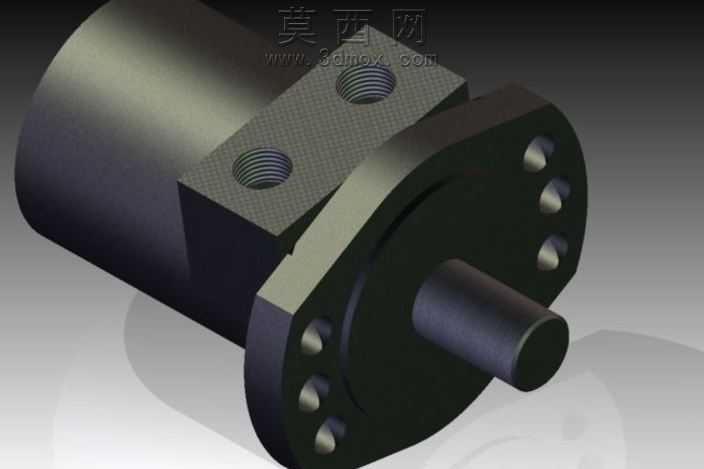

本模型为布雷维尼流体动力液压马达的三维数字化建模成果，建模过程依托三维设计软件完成，全程遵循工业液压元件的真实尺寸比例与装配逻辑开展设计。建模初期先梳理液压马达的整体结构组成，将其拆解为输出轴段、法兰安装端、阀体集成块、主体容腔壳体四大核心模块，按照从基准轴到外围结构的顺序逐步搭建特征：首先绘制输出轴的回转体轮廓，通过旋转特征生成带定位轴肩的实心轴结构，对轴端与法兰配合的接触面做倒角处理，还原真实零件的装配导向设计；其次构建法兰安装端，在环形法兰基体上均匀阵列布置安装沉孔，每个沉孔的孔径、孔深、孔位角度均参照布雷维尼同系列液压马达的安装参数设定，法兰与主体壳体的衔接位置做圆角过渡，避免应力集中的结构缺陷。之后搭建侧置的阀体集成块，在方块基体上开设两个垂直布置的油口螺纹孔，螺纹特征按照标准管螺纹参数生成，还原液压油进出的接口结构，集成块与主体壳体的贴合面做共面约束，保证装配位置的精度。最后构建圆柱形主体容腔壳体，将其与法兰、阀体集成块、输出轴做同轴与贴合约束，完成整体装配。材质渲染阶段，为主体壳体、法兰、阀体部分赋予深灰色哑光金属材质，模拟铸铁壳体的表面质感，为输出轴赋予深灰色调质钢材质，适当提升表面粗糙度参数还原轴类零件的加工质感，为油口内螺纹赋予稍浅的金属色区分特征，整体渲染采用柔和侧光打光，突出零件的轮廓转折与结构层次，清晰展现各部件的衔接关系。整个建模过程严格遵循液压马达的工作原理设计结构，保证各部件不存在干涉问题，可用于液压系统装配演示、元件结构教学、设备布局仿真等场景，模型结构完整，细节还原度高，能够直观展现摆线液压马达的外部结构特征与安装接口形式。
