PVC管道圆顶密封端盖结构设计

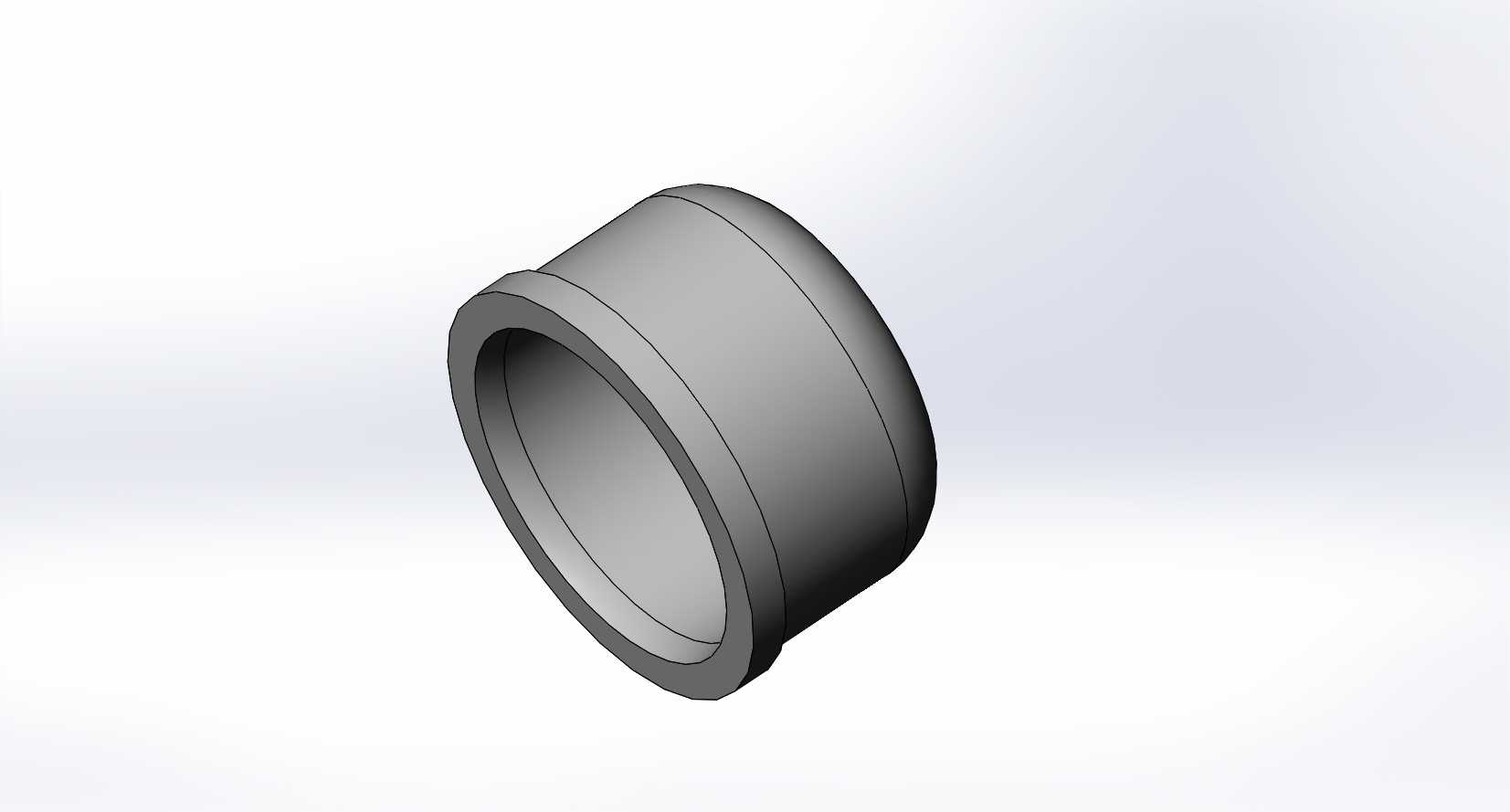

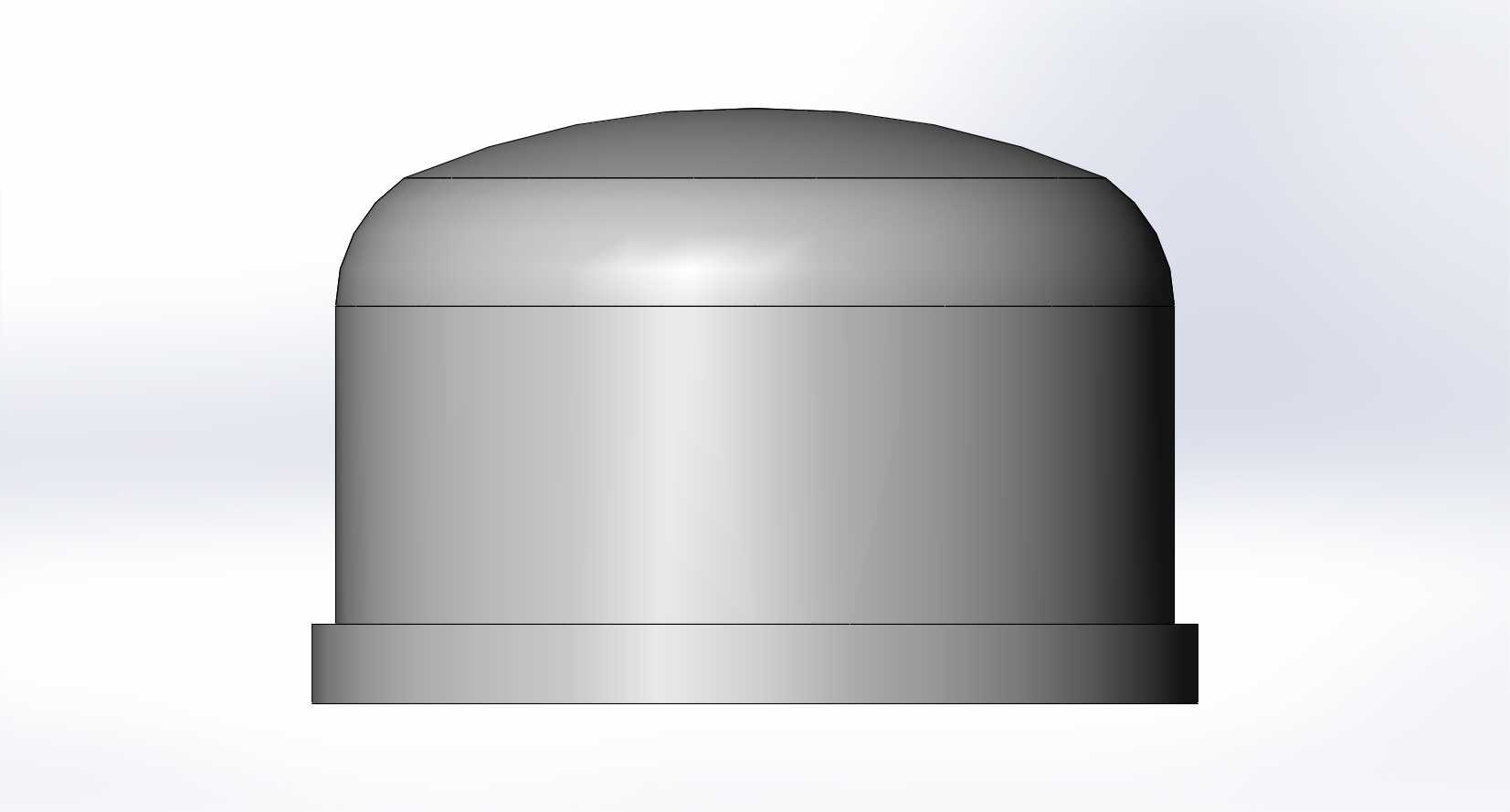

在民用给排水、化工流体输送、农田灌溉等PVC管路布设场景中，管路末端的密封封堵是管路系统搭建中不可忽视的环节，这款圆顶结构的PVC管端盖，正是针对这类场景设计的末端封堵构件。不同于平底端盖易在承压时出现应力集中的问题，这款端盖的顶部采用圆弧穹顶结构，在管路内部存在流体静压或者临时水锤冲击时，穹顶曲面可以将径向受力均匀分散到整个盖体侧壁，避免局部应力过大导致的盖体开裂或者密封失效问题。从结构设计逻辑来看，端盖下部设置了一圈加厚的承插止口，安装时可以直接套入对应外径的PVC管材端部，止口的内径尺寸与目标管材的外径保持小间隙配合，配合粘接工艺即可完成固定，不需要额外加装紧固件，现场安装效率较高。止口位置的壁厚比盖身主体厚1.5毫米左右，既可以保证承插时的结构刚度，避免安装用力导致止口胀裂，也能增加粘接面的接触面积，提升连接后的密封可靠性。盖身的直段部分长度经过适配性设计，既不会因为直段过短导致粘接面积不足、连接强度不够，也不会因为直段过长造成材料浪费，同时直段的外壁保持光滑圆柱面，没有多余的凸起结构，在管路埋地布设或者明装排布时，不会和周边的管线、固定卡件产生干涉。穹顶部分的曲率半径经过反复校核，在满足承压强度要求的前提下，尽可能压缩端盖的整体轴向高度，减少安装后占用的管路末端空间，适合在布设空间紧凑的管路末端使用，比如室内装修的给排水管路暗埋、设备旁的辅助流体管路末端封堵等场景。在实际选型使用时，需要注意端盖的承插内径要和所用PVC管材的实际外径匹配，粘接前要将管材外壁的毛刺、油污清理干净，均匀涂抹专用PVC粘接剂后再将端盖插接到位，静置待粘接剂完全固化后再进行管路试压操作。这类端盖除了用于新建管路的末端封堵，也可以用于老旧管路改造时的临时管口封闭，避免施工过程中杂物进入管路造成后续堵塞，穹顶的光滑曲面也不容易积留杂物，在用于排污类管路末端时，流体残留可以顺着曲面滑落，减少污渍挂壁的问题。建模过程中对承插位置的过渡圆角做了优化处理，止口和盖身直段的衔接位置采用R2的圆角过渡，避免直角位置的应力集中，同时也能在注塑生产时减少缩痕、缺料等工艺缺陷，提升成品率。
