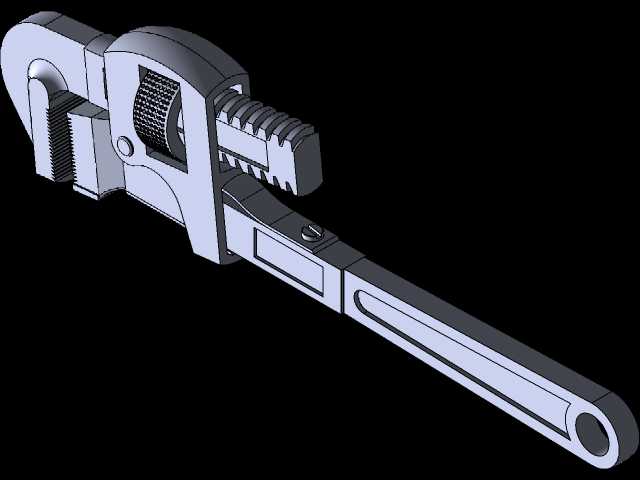

重型可调式管子钳三维结构设计

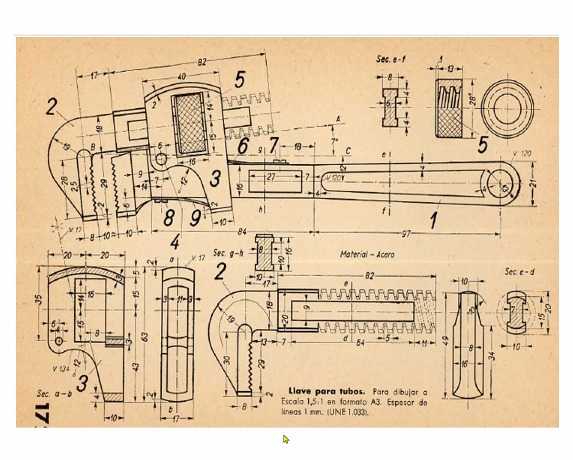

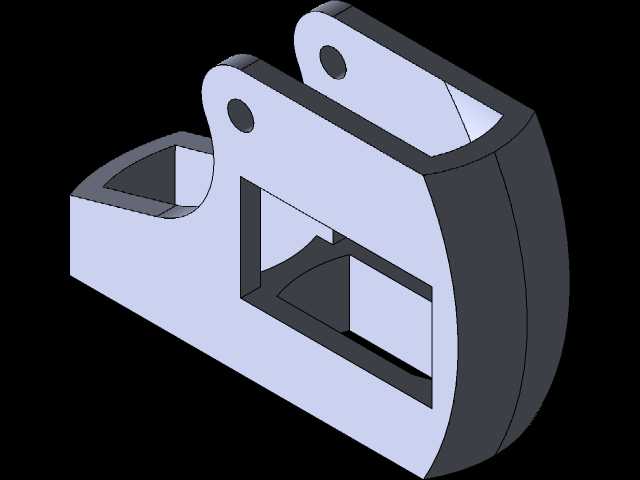

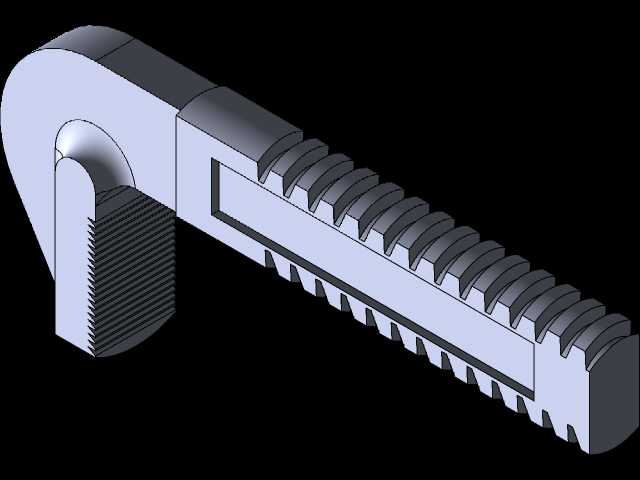

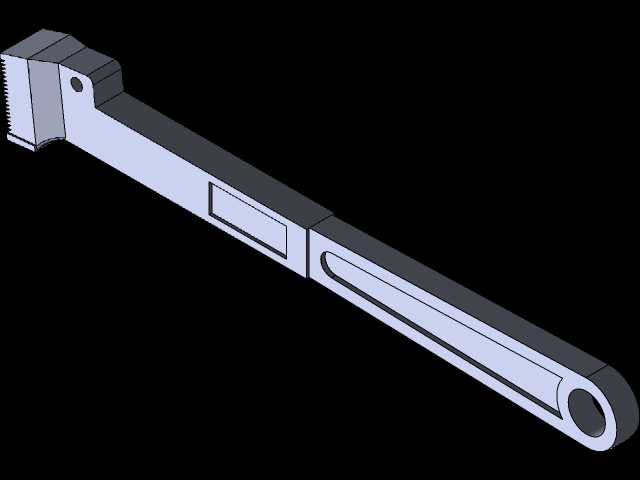

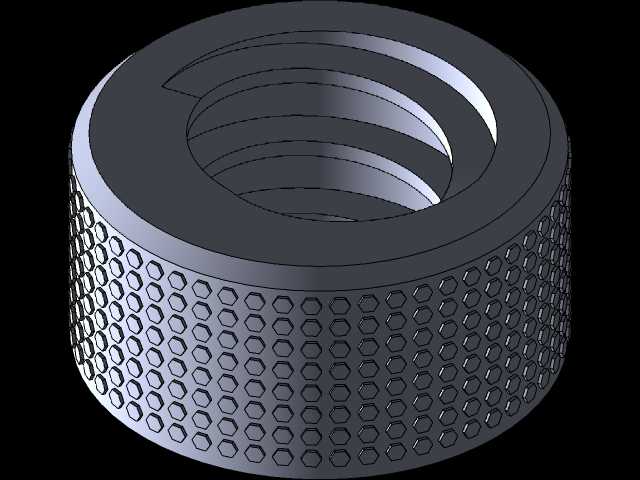

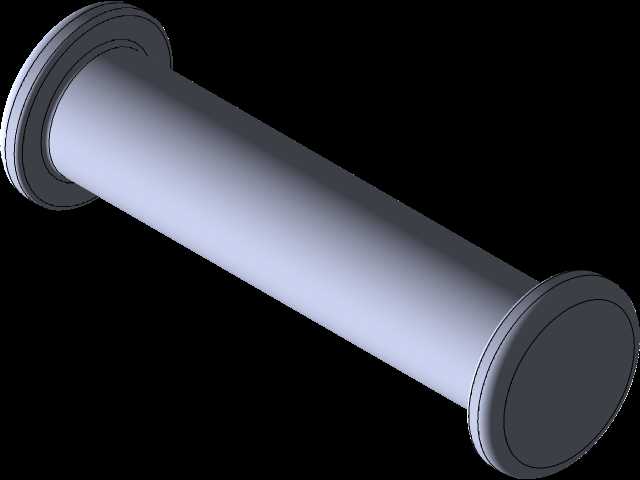

日常管线施工作业里，管子钳是绕不开的手动夹持工具，不管是民用给排水管线改造、工业工艺管道预装，还是设备维修环节的圆管件拆装，都能看到这类工具的使用场景，和普通开口扳手不同，它专门针对圆柱形管件的夹持需求做结构优化，靠钳口的齿形咬合来传递扭矩，避免施力时管件表面打滑。从结构设计逻辑来看，这款管钳采用活动钳身配合固定钳身的铰接布局，活动钳身可以沿着钳头的导轨槽滑动调整开口量，适配不同外径的圆管、圆柱形连接件，钳口位置加工有细密的淬硬齿纹，齿纹朝向和施力扭转方向匹配，当施加握力带动钳身绕管件转动时，齿纹会自动楔紧管件外壁，扭矩越大咬合越紧，不会出现脱滑的问题。调节螺母套在活动钳身的齿条段上，转动螺母就能连续调整开口大小，覆盖常用的管径作业范围，钳身的长手柄采用杠杆原理设计，手柄长度经过力矩匹配，操作人员施加正常握力就能输出足够的夹紧扭矩，满足常规螺纹管件的拧紧、拆卸力矩要求，不需要额外加接延长杆，避免过载损坏钳体或者管件螺纹。手柄尾部设计有挂孔，方便作业现场悬挂收纳，钳身主体采用高强度铸钢材质的结构布局，齿部做局部硬化处理，兼顾整体韧性和咬合部位的耐磨性，能承受频繁的夹持冲击载荷。设计过程中需要重点把控几个尺寸边界：首先是钳头的最大开口量，要匹配对应规格的常用管件外径范围，避免开口不足无法适配大管径，或是开口过大导致钳身结构冗余增加不必要的重量；其次是铰接点的位置精度，要保证活动钳身滑动顺畅无卡滞，同时咬合时上下钳口的齿面能平行贴合管件外壁，避免局部应力集中咬坏薄壁管件；还有手柄的握持段尺寸，要符合人手握持的人机工程尺寸，长时间作业不容易产生疲劳感。实际使用时，这类管钳不仅能夹持金属管材，也可用于夹持其他圆柱形工件做辅助拆装，不过要注意不能将其作为撬棍使用，避免钳身受力过载产生断裂变形，也不能用来夹持硬度超过钳口齿部的工件，防止齿纹崩损降低夹持可靠性。建模过程中对钳身的减重槽、调节螺母的螺纹配合、齿纹的排布都做了细节还原，能直观呈现整个工具的装配关系和运动逻辑，方便做工具结构优化、作业受力仿真分析时作为基础模型使用，也可用于五金工具产品的展示、装配教学演示场景。
