四寸公称口径Y型角式隔膜截止阀

　　该阀体采用Y型斜角流道布局，介质从侧向法兰进入后，沿倾斜阀腔转向90度从底部法兰流出，相比直通式截止阀，流道弯折更平缓，介质在阀内的局部阻力损失更小，不容易在腔底形成淤积死角，适合输送含少量颗粒、结晶或粘稠属性的工艺介质。阀盖与阀体采用法兰螺栓紧固，中间夹持隔膜组件，将上部阀杆驱动腔与下部过流腔完全隔离，介质不会接触阀杆、螺纹等运动部件，既避免了介质外漏的风险，也防止腐蚀性介质侵蚀驱动机构，在化工、制药、食品、水处理等对密封和洁净度有要求的管路中十分常用。

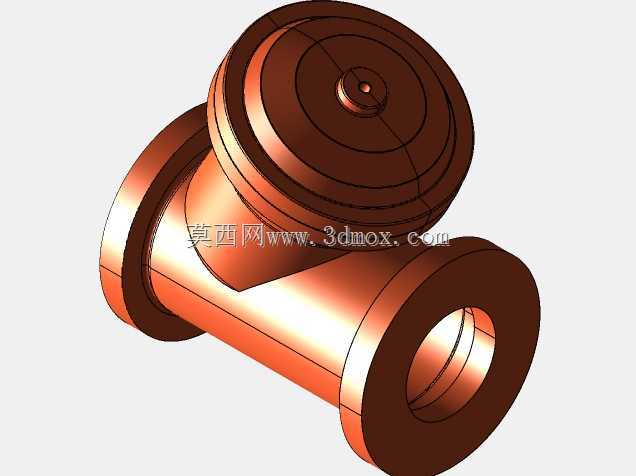

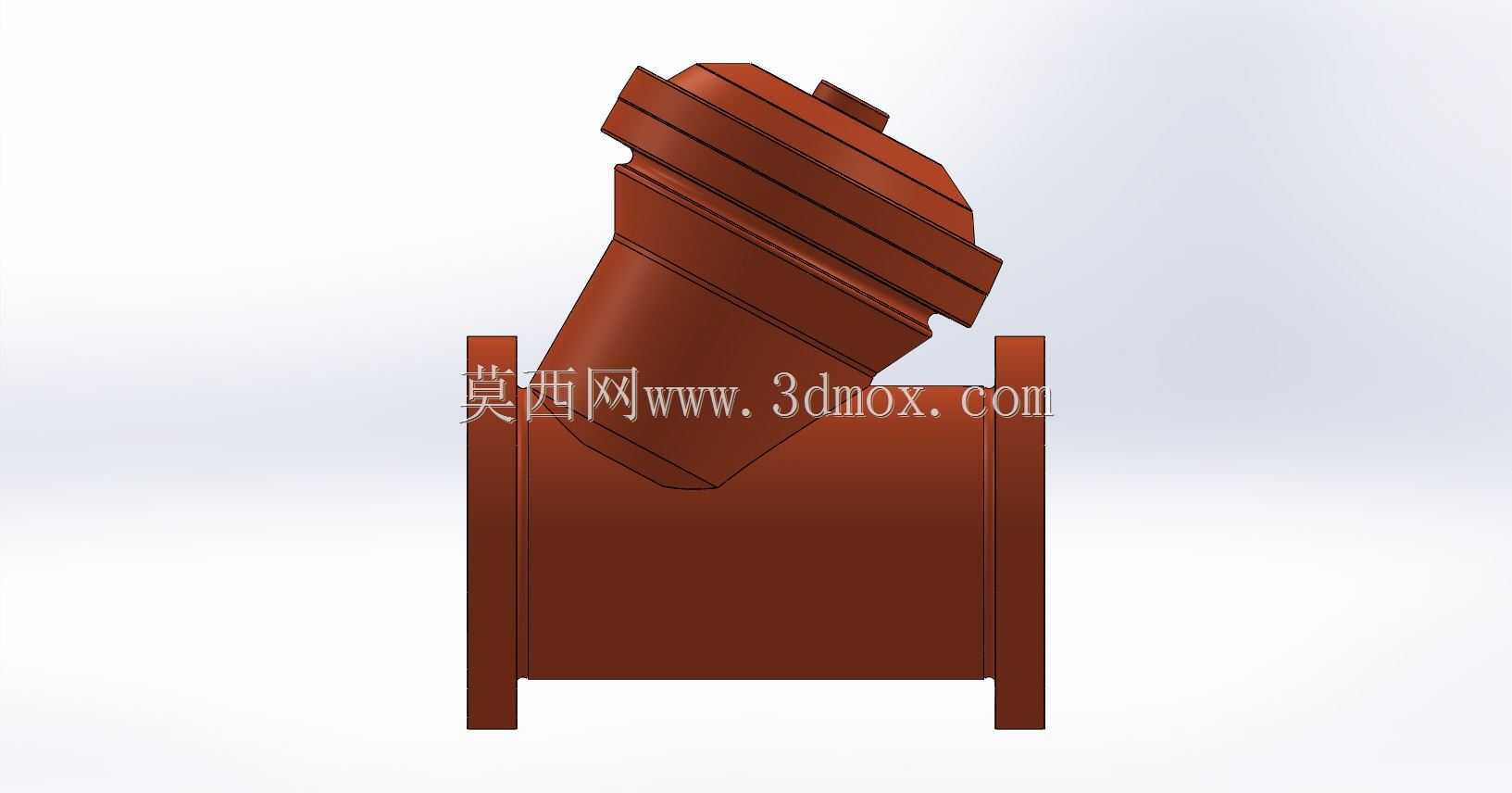

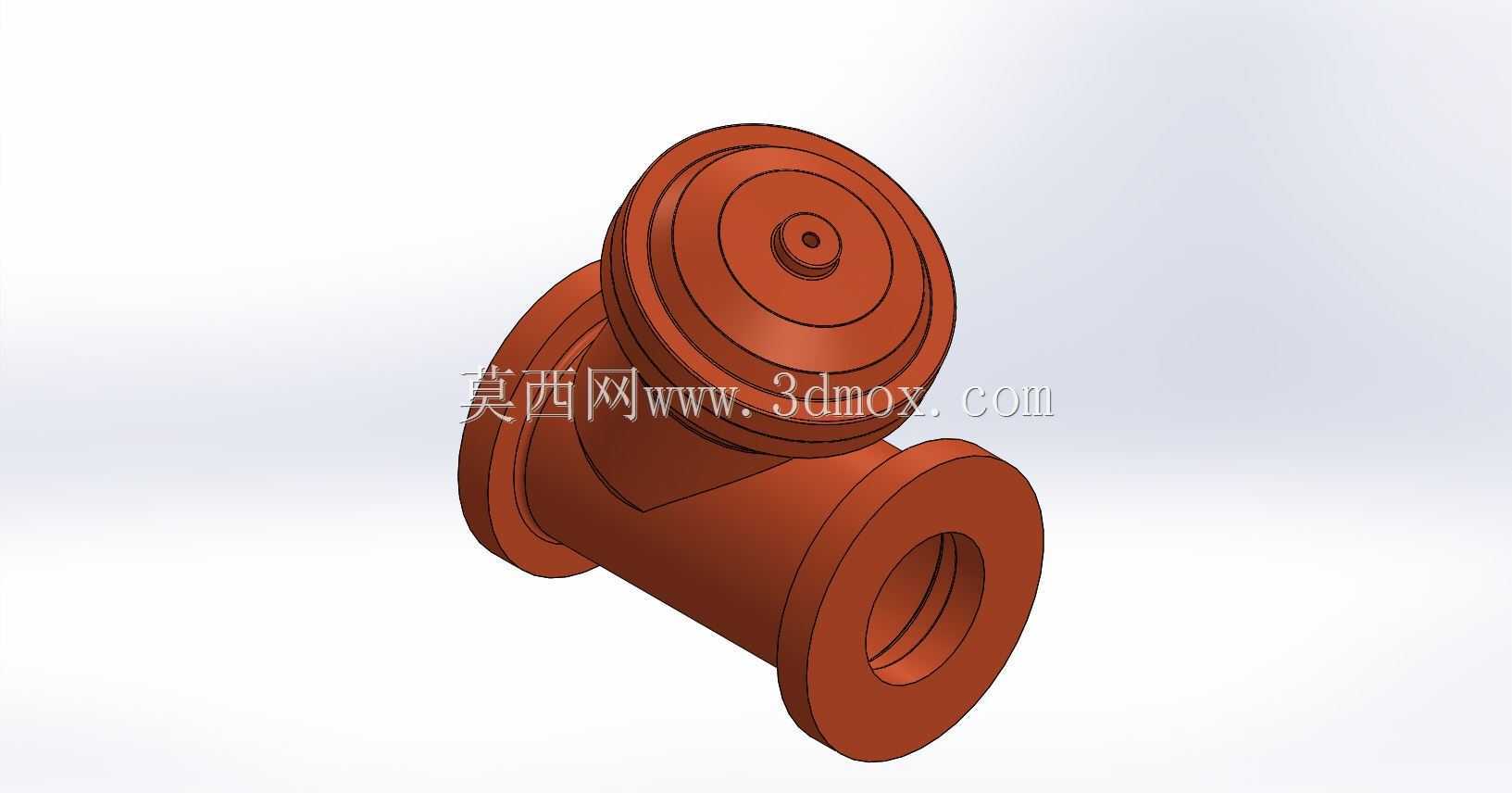

　　建模时优先以通流能力为核心确定内腔轮廓，四寸公称口径对应的进出口法兰按标准管法兰尺寸搭建，螺栓孔分布圆、密封面凸台厚度、法兰外径均保留完整结构，方便直接对接同规格管路。阀体外部的加强筋沿斜向阀腔分布，在不额外增加过多壁厚的前提下提升壳体承压刚度，避免铸造或承压使用时出现局部变形。上部阀盖做成圆形阶梯结构，既预留了隔膜压紧的安装空间，也为手轮或执行器的加装留出了连接接口。

　　从安装边界来看，该阀为角式连接，进出口轴线垂直，在管路转角处可直接替代弯头加直通阀的组合，节省管路安装空间。选型时需要核对管路中心距与阀体轴向长度，预留上部操作或执行器安装的竖向空间，侧向法兰对接时要保证密封面平行，避免隔膜受偏载挤压。隔膜作为核心启闭件，依靠下压形变切断流道，全开时隔膜抬升让斜向流道完全贯通，调节工况下可通过控制隔膜下压行程改变过流面积，实现流量调节。整个模型完整还原了阀体壁厚过渡、法兰倒角、腔体内壁顺滑衔接等细节，没有出现应力集中的尖锐棱角，结构设计兼顾了铸造工艺性与实际管路装配需求。
