GL45瓶螺纹液体取样阀结构设计

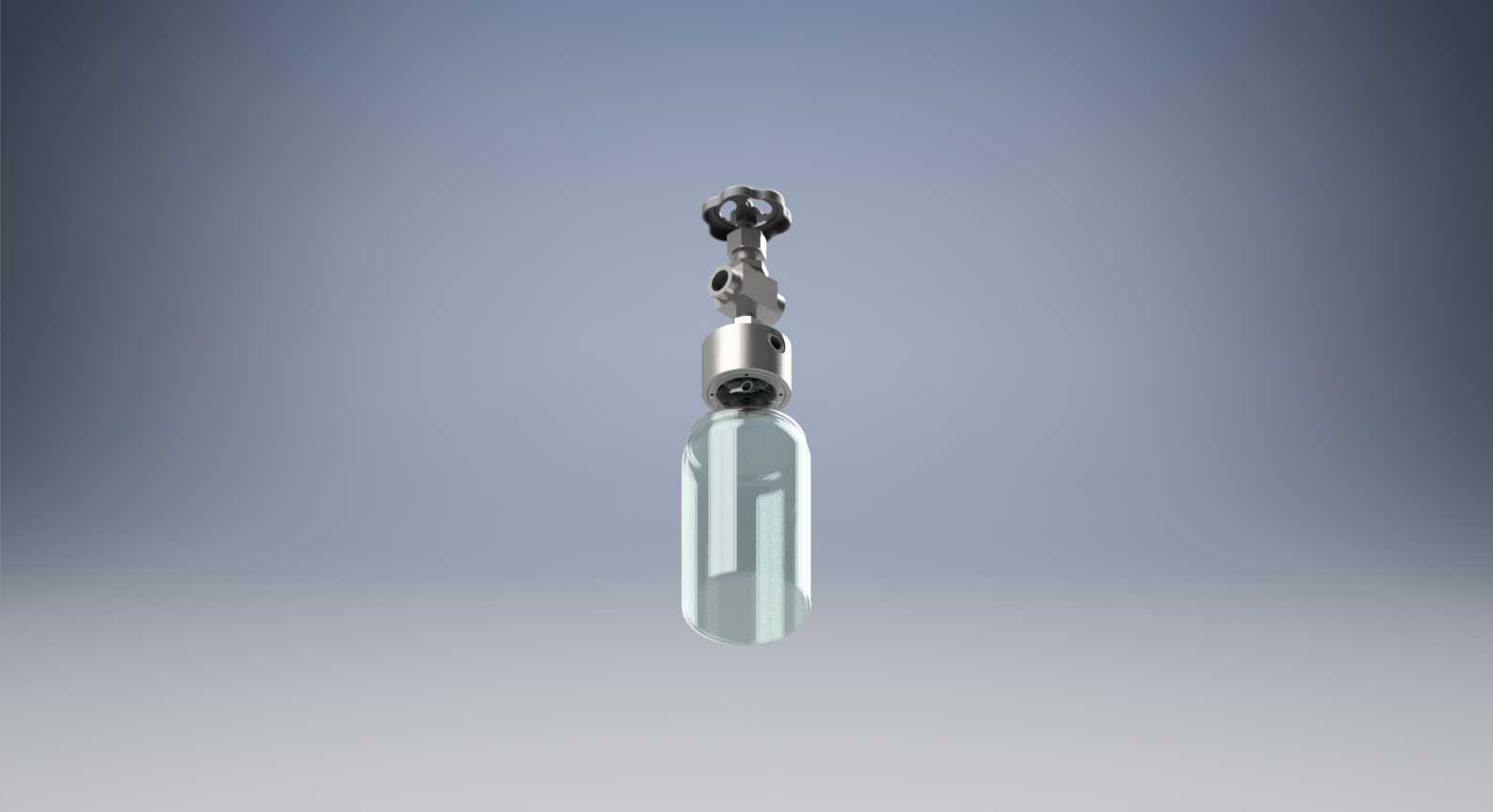

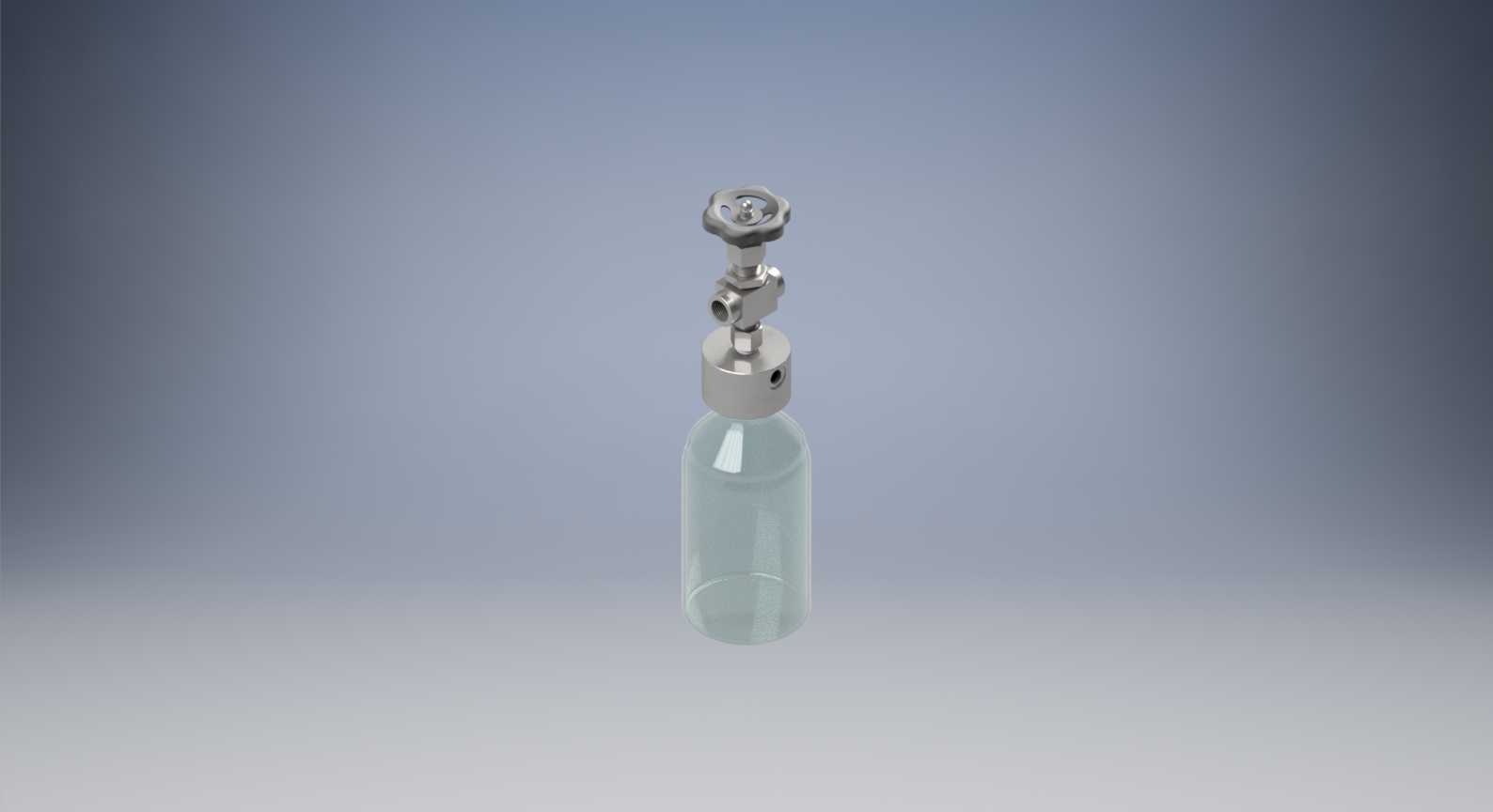

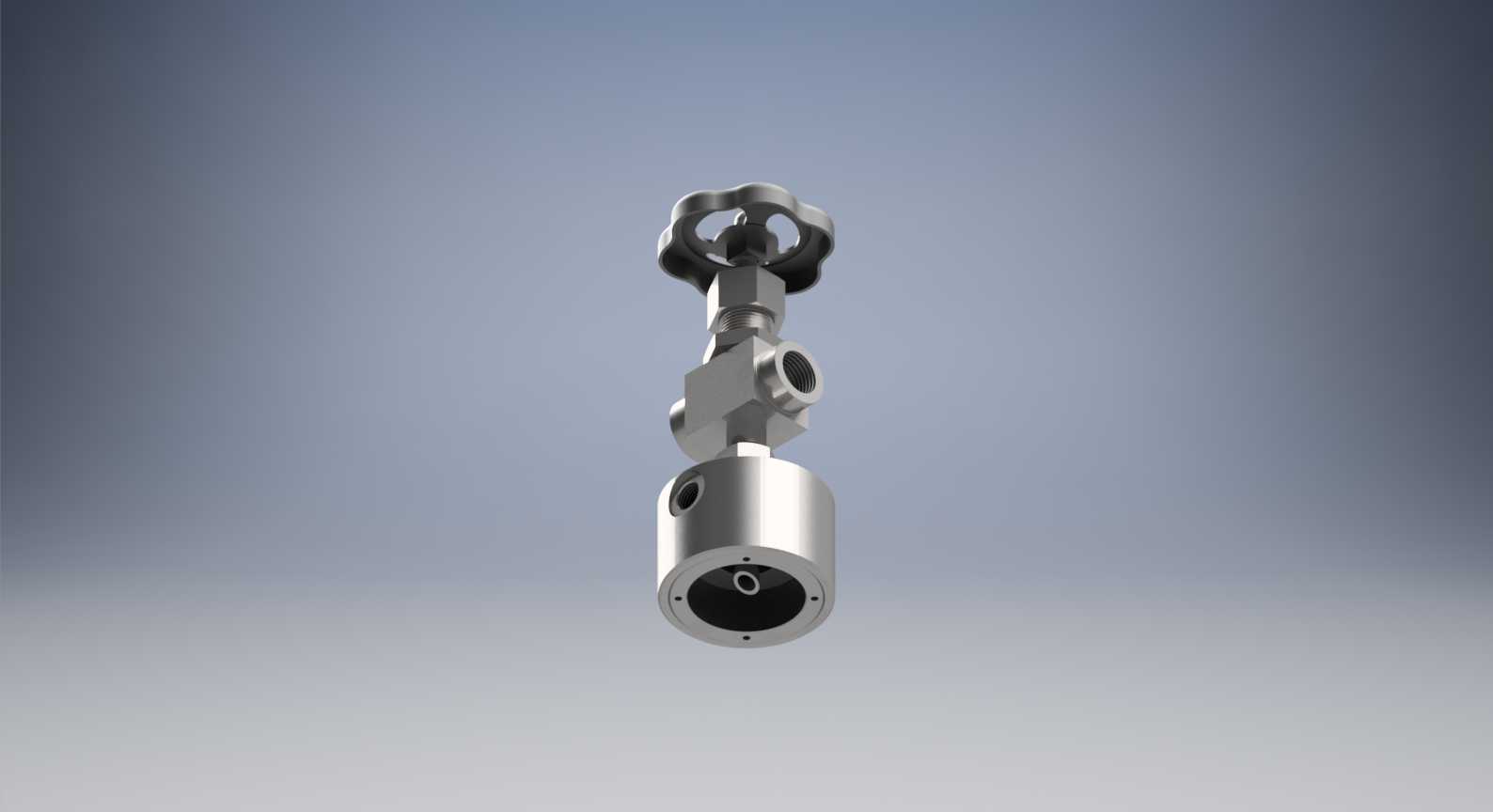

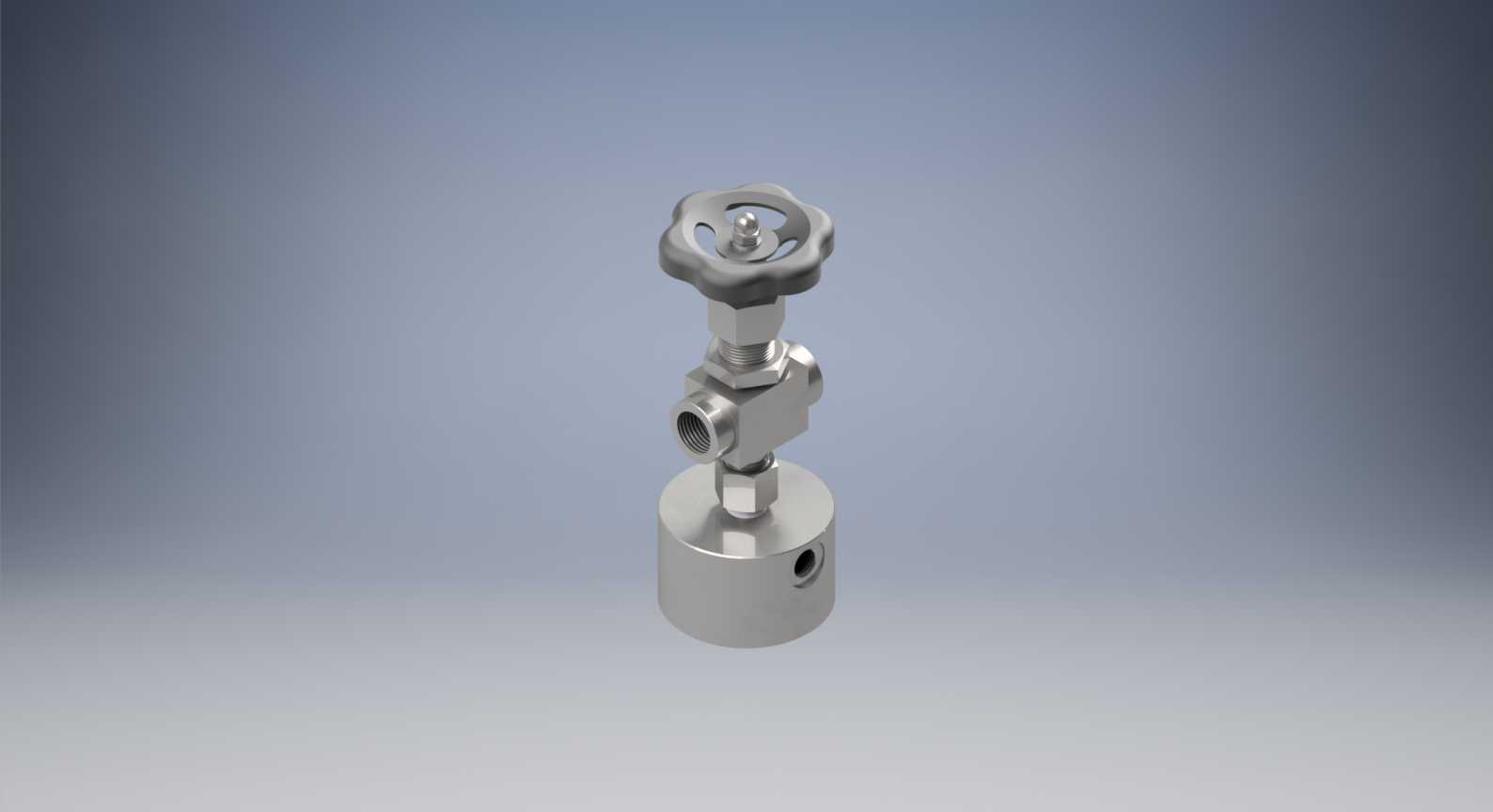

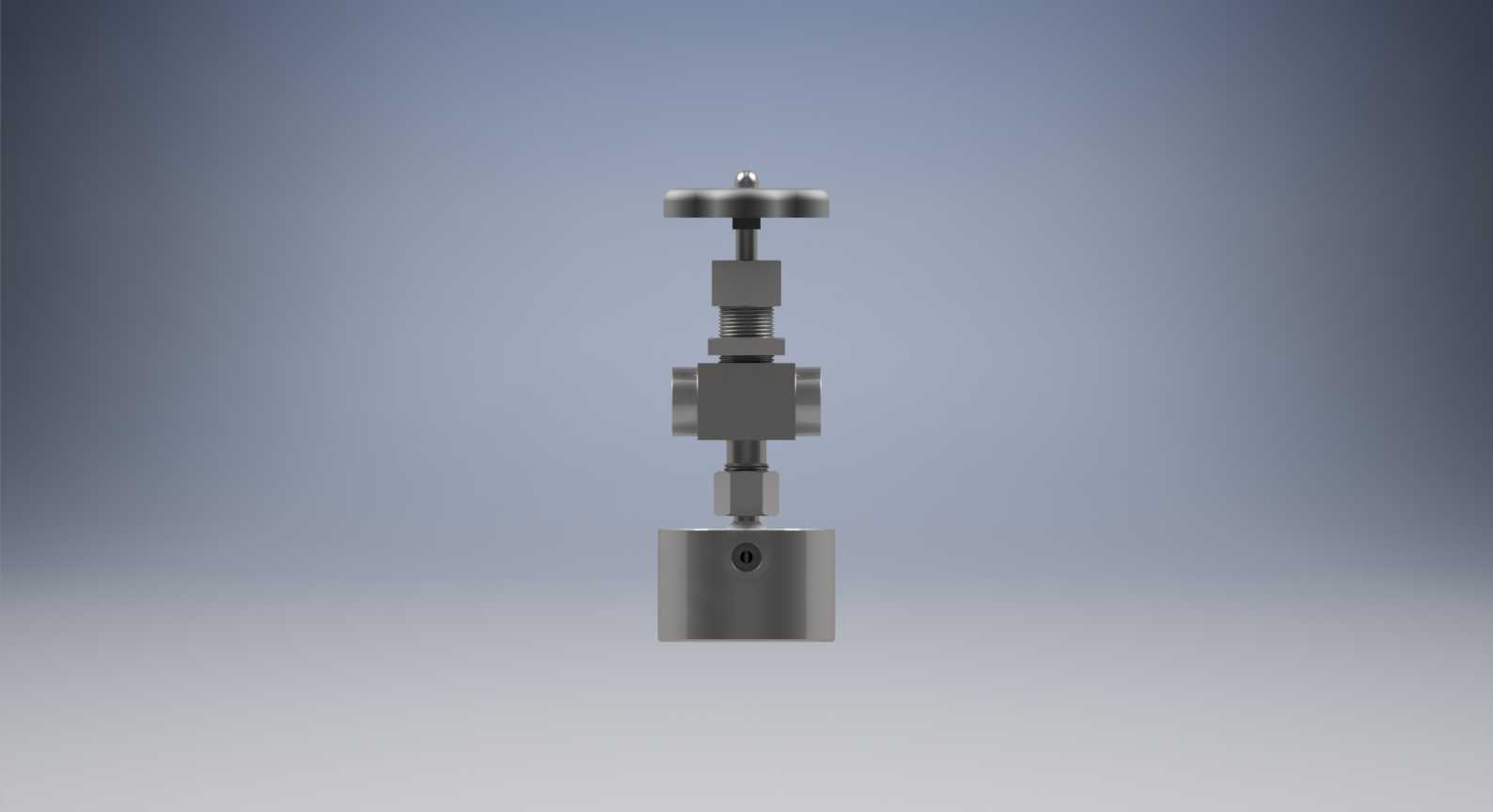

这款带GL45瓶螺纹接头的取样阀，主要应用在化工、制药、食品饮料等行业的流体管路系统中，承担生产过程中介质定点取样的功能，方便操作人员在不中断主流程运行的前提下，提取管路内的液体样本完成成分检测、品质核验工作。从结构设计来看，阀体采用一体式锻造基体搭配上部针型调节结构，顶部的手轮采用防滑梅花造型，表面做了滚花处理，操作人员佩戴劳保手套也能稳定施力，转动手轮时可带动阀杆升降，精准控制取样通路的开度，既可以实现微量取样的流量调节，也能在取样完成后完全截断通路，避免介质泄漏。下部的GL45外螺纹接头是专门适配标准实验室取样瓶的接口规格，安装时可直接与带对应内螺纹的取样瓶瓶口旋合，不需要额外加装转接头，取样过程中介质直接流入瓶内，能减少外接管路带来的样本污染、介质溅洒问题，适配绝大多数实验室常用的玻璃、塑料取样容器。阀体侧面的侧向接口用于和生产主管路连接，接口采用内螺纹结构，可直接对接同规格的工艺管路，安装时需要注意阀体的安装方向，保证介质从侧口进入阀腔，向下从瓶螺纹接口流出，避免出现积液残留影响后续取样的准确性。设计阶段针对阀杆密封做了多层填料密封结构，在阀杆与阀体的配合位置设置了耐介质腐蚀的密封填料，通过压盖压紧密封，既保证阀杆转动时的顺畅度，也能避免带压工况下介质从阀杆位置外渗，适配多数无强腐蚀性的液体介质工况。整体结构紧凑，安装占用空间小，不需要额外的操作平台，直接在管路预留的取样点位即可安装，手轮操作位置距离管路外壁有足够的操作空间，不会出现操作时磕碰管路的问题。阀体下部的圆柱基座做了加厚处理，保证和取样瓶连接时的结构强度，即使频繁拆装取样瓶也不会出现螺纹滑牙、基体变形的问题。针型阀芯的密封面采用锥面配合结构，关闭时阀芯与阀座锥面紧密贴合，密封性能可靠，在低压工况下也能实现零泄漏截断，避免管路内的介质长期渗漏造成物料浪费或者现场安全隐患。
