机加工台用固定式虎钳结构设计方案

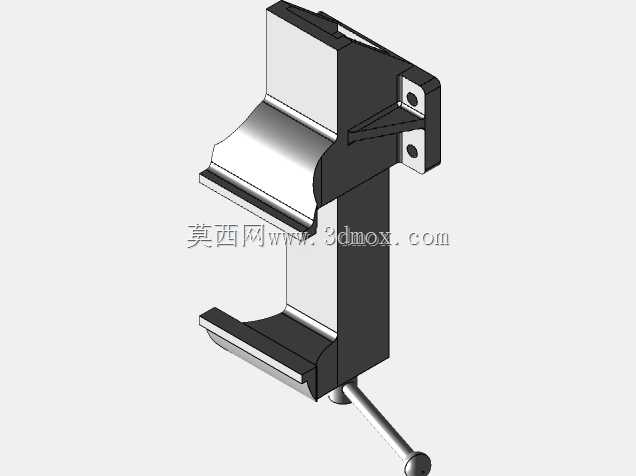

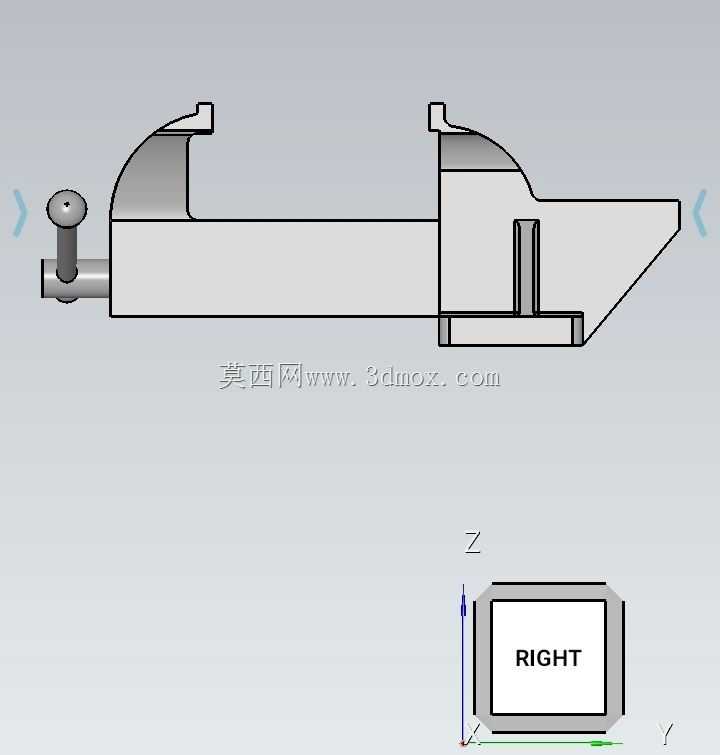

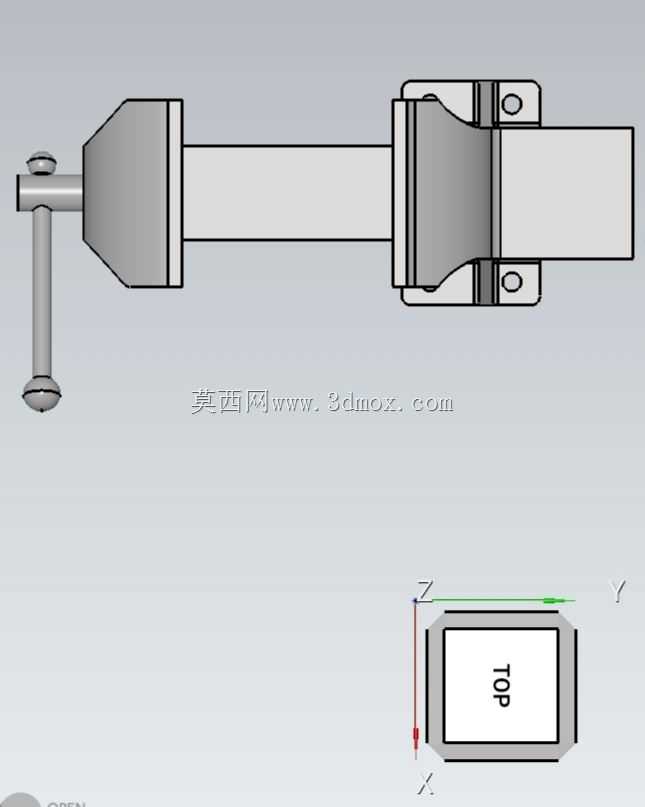

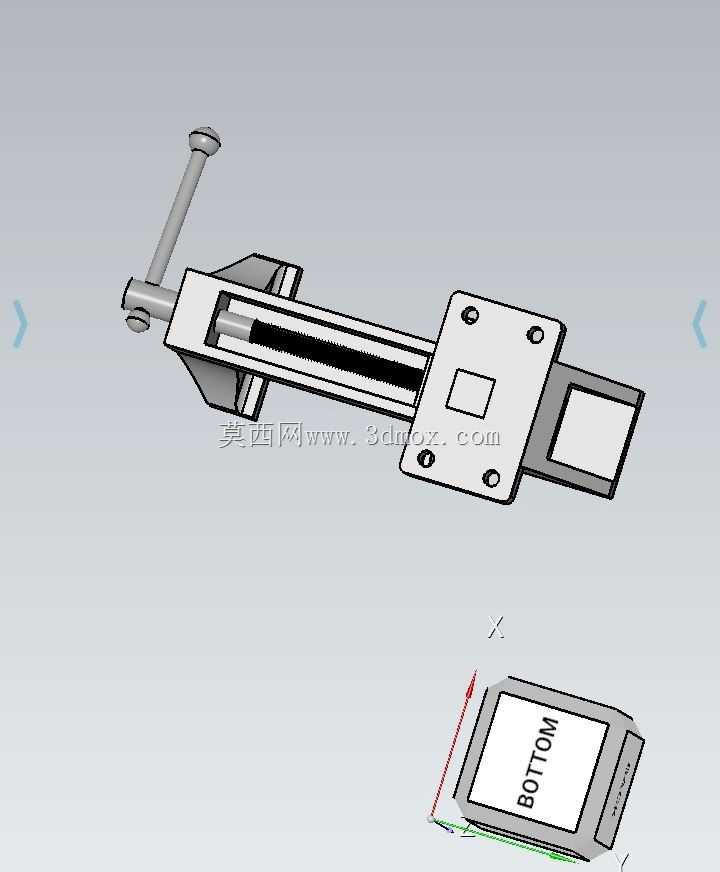

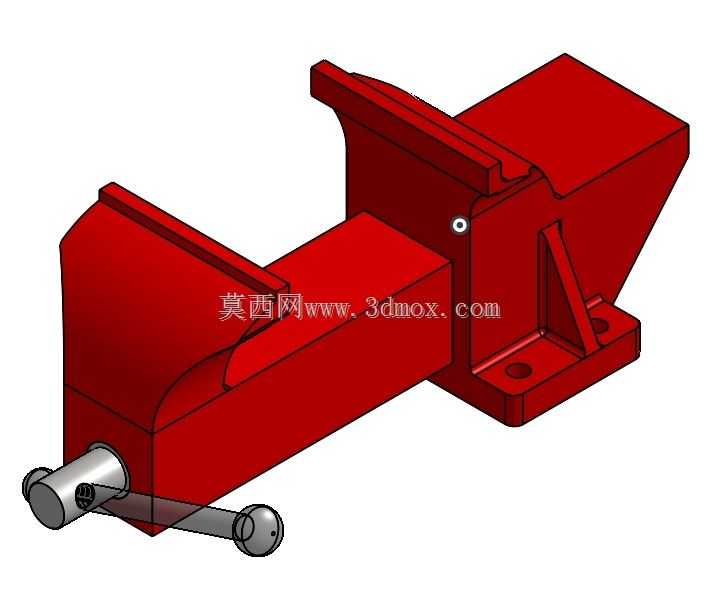

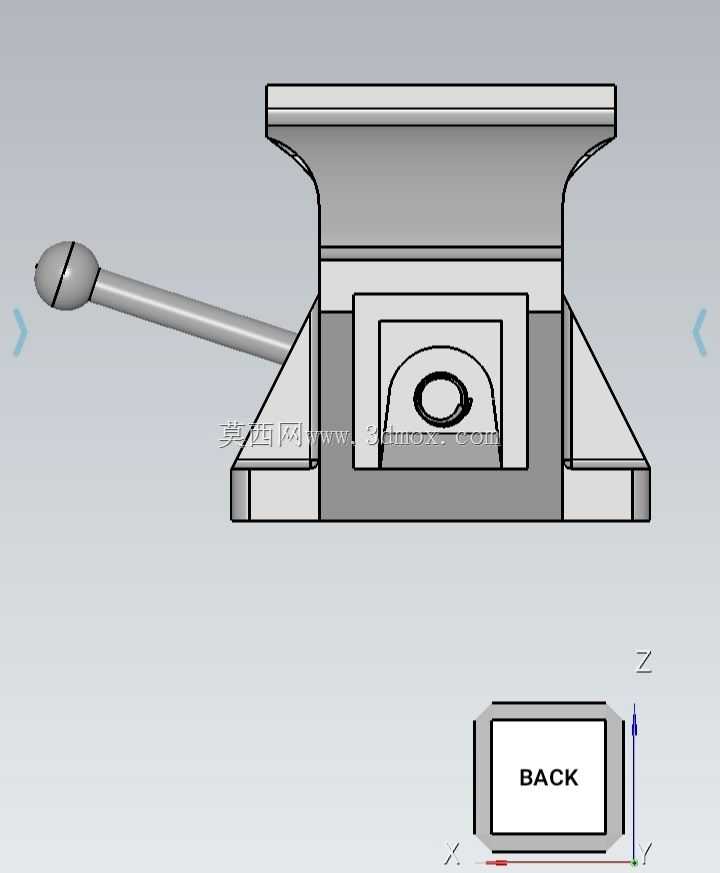

在常规金工实训、小型零件铣削、钻孔、钳工修配等作业场景中，台虎钳是工位上不可或缺的基础工装，承担着工件定位与夹紧的核心作用，其结构可靠性直接影响加工精度与操作安全性。这款台虎钳采用整体式铸铁基座设计，固定钳身与安装底座通过加强筋结构做一体化连接，安装底座预留两个沉头螺栓孔，可直接固定在标准钳工台或机床工作台的T型槽上，安装边界适配多数常规工位的台面厚度，沉孔设计可避免螺栓头突出基座平面，防止工件摆放、工具移动时发生磕碰干涉。活动钳身采用燕尾槽导向结构与固定钳身配合，导向面做了等宽间隙设计，既保证钳身滑动顺畅无卡滞，又能控制夹紧时的钳口上抬量，避免工件装夹后出现角度偏差。钳口部位预留了可更换钳口板的安装位，常规使用时可加装带齿纹的淬火钢钳口板提升摩擦力，夹持精加工工件时也可更换铜质或尼龙软钳口，避免夹伤工件已加工表面。传动部分采用梯形丝杠副结构，丝杠端部穿过活动钳身的连接孔后通过圆柱销做轴向限位，摇臂直接套在丝杠端部的光杆段上，转动摇臂即可带动活动钳身沿导向槽做直线往复运动，实现钳口的开合与夹紧动作，梯形丝杠具备自锁特性，夹紧工件后不会因切削振动导致钳口松脱，无需额外加装锁止机构。从结构设计逻辑来看，这款虎钳没有采用复杂的快动结构，整体零件数量少，加工工艺性好，固定钳身的尾部做了斜向收窄的减重设计，在保证基座整体刚性的前提下减少了铸件材料消耗，同时降低了整体自重，便于工位间的搬运调整。钳身的所有棱边都做了小圆角过渡处理，避免操作过程中尖锐边角划伤操作人员，丝杠外露段长度匹配最大开口行程，不会出现丝杠脱出固定钳身螺母座的问题。在实际使用中，这类虎钳的夹紧力足以应对有色金属、低碳钢等常规材质的小型零件装夹需求，钳口张开行程覆盖多数小型零件的装夹尺寸范围，既可以满足钳工手工锉削、锯切的装夹要求，也可搭配小型钻床、台式铣床完成轻负荷切削作业的工件固定，整体结构没有冗余设计，所有结构特征都服务于装夹稳定性与操作便捷性的核心需求，导向结构的配合精度经过合理公差分配，长期使用磨损后也可通过修刮导向面、调整镶条的方式恢复配合精度，延长工装的整体使用寿命。
