凸缘对轮式刚性法兰联轴器结构设计

项目分类:3D模型 发布时间:2021-09-27 ID:290901
  • 凸缘对轮式刚性法兰联轴器结构设计
  • 凸缘对轮式刚性法兰联轴器结构设计
  • 凸缘对轮式刚性法兰联轴器结构设计
  • 凸缘对轮式刚性法兰联轴器结构设计
  • 凸缘对轮式刚性法兰联轴器结构设计
  • 凸缘对轮式刚性法兰联轴器结构设计
  • 凸缘对轮式刚性法兰联轴器结构设计

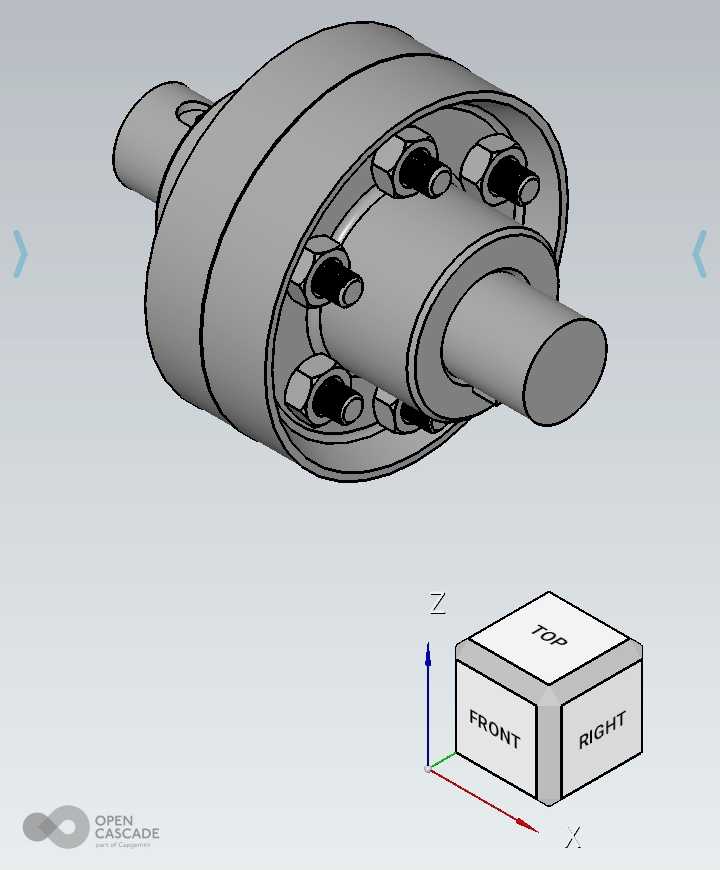

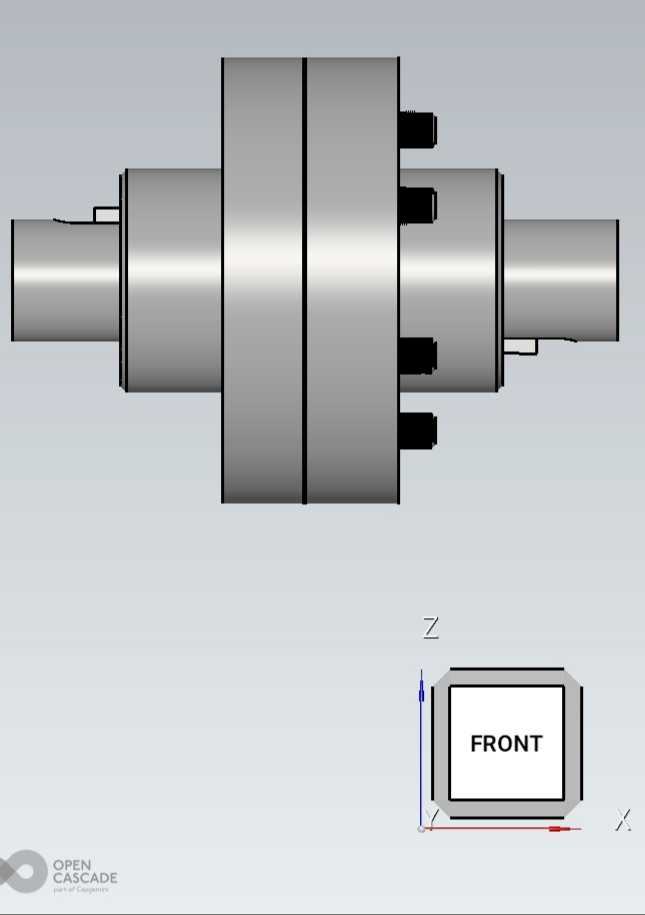

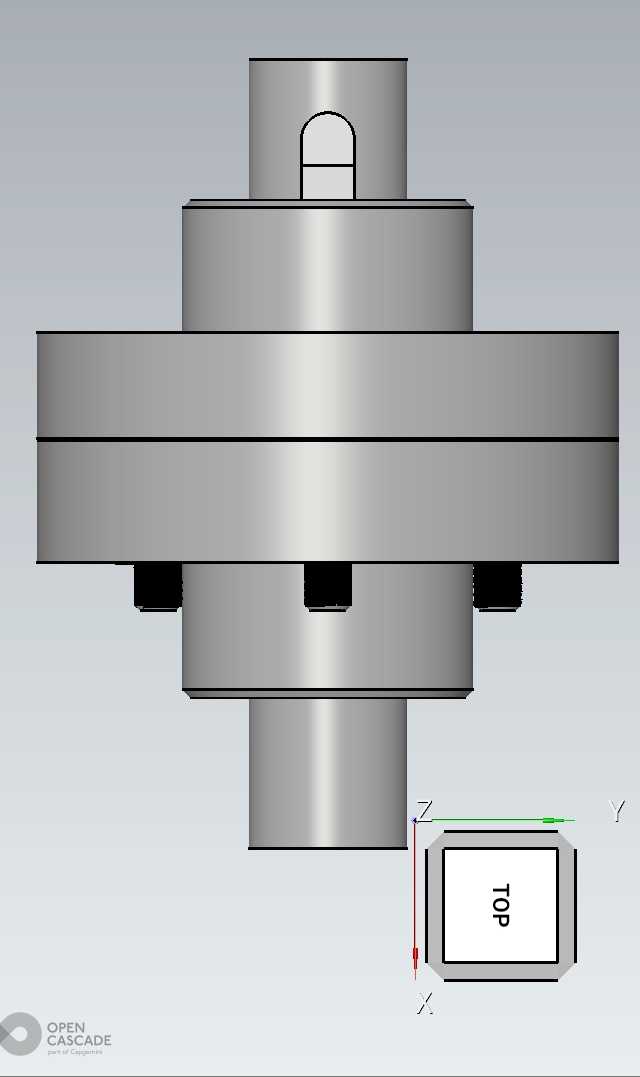

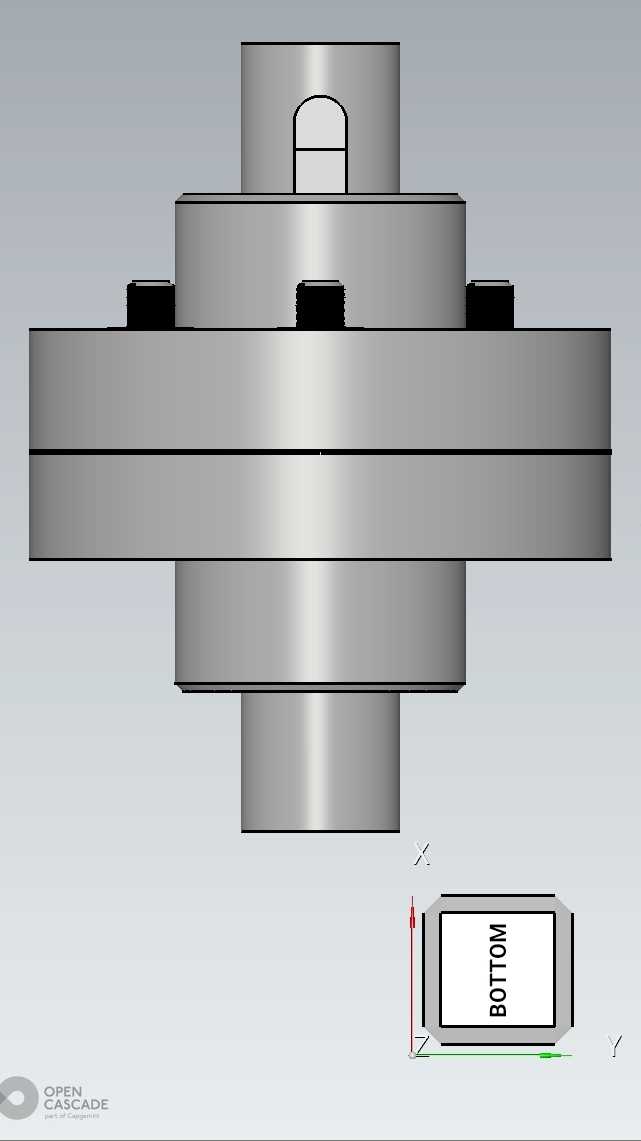

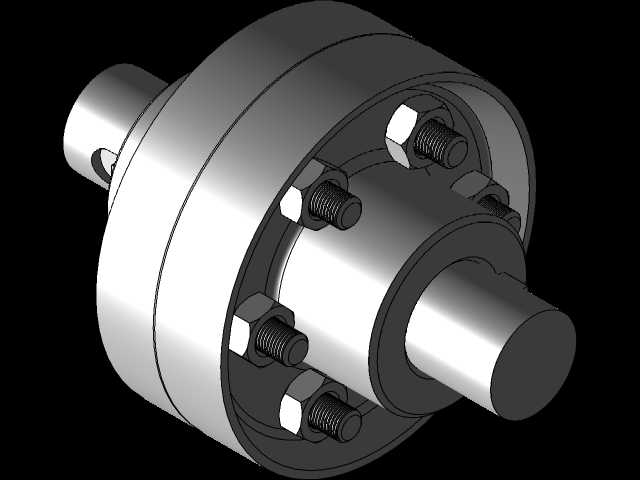

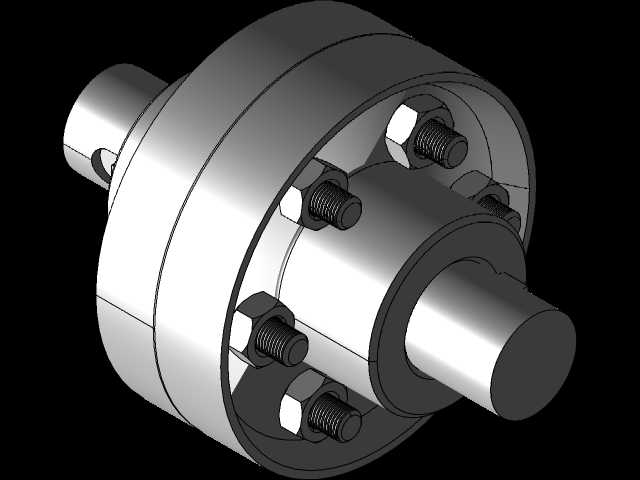

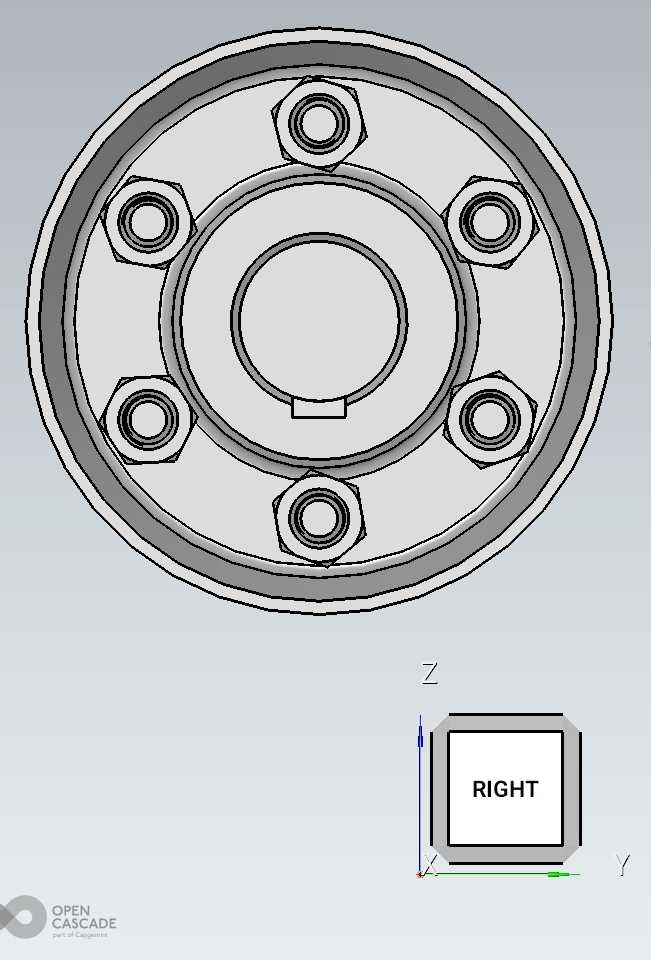

这类法兰联轴器属于刚性传动连接件范畴,主要应用在对中精度要求较高、载荷平稳无剧烈冲击的轴系传动场景中,常见于工业泵组、常规输送设备、中小型机床主轴传动、通用减速机组输出端连接等工况,用来将两根独立轴段沿轴向锁紧固连,同步传递旋转扭矩,部分适配场景下也可辅助承担少量径向限位作用,不具备补偿两轴相对偏移的能力,因此对安装时的同轴度公差要求较为严格。从结构设计逻辑来看,该联轴器采用两个带凸缘的半联轴节分别套装在待连接的两根轴端,依靠轴孔与轴的过盈配合或者平键连接实现单根轴与半联轴节的周向固定,两个半联轴节的对接端面加工有定位止口,装配时止口嵌合即可保证两轴的同轴度,再沿圆周均布的螺栓孔穿入铰制孔螺栓或者普通受拉螺栓,将两个半联轴节锁紧为整体。螺栓的排布数量与公称直径是根据额定传递扭矩核算得出,沿法兰盘圆周均匀分布,避免传动过程中出现动平衡偏差,螺栓头部与螺母位置都设计有对应的沉台或者避让空间,防止高速旋转时突出部件产生风阻或者剐蹭周边防护结构。设计过程中首先要匹配待连接轴的轴径确定半联轴节的轴孔尺寸与键槽规格,再根据传递扭矩上限核算法兰盘的外径、厚度以及螺栓的强度等级,法兰盘的外圆尺寸需要预留足够的安装操作空间,保证装配时扳手可以顺利完成螺栓锁紧作业,轴孔的长度要满足轴端插入后的轴向定位要求,避免轴端顶触到对接半联轴节端面造成装配间隙。安装边界层面,该联轴器整体为回转对称结构,径向最大轮廓为法兰盘外圆,轴向总长度为两个半联轴节的轴向尺寸之和,装配时需要在两个半联轴节对接面预留0.1至0.2毫米的工艺间隙,避免轴系热胀冷缩时产生额外轴向应力,同时要保证两根待连接轴的径向跳动公差控制在0.05毫米以内,端面跳动公差不超过0.03毫米,否则运行过程中会产生额外的交变载荷,加速轴承与连接螺栓的疲劳损坏。日常运维中这类联轴器不需要额外润滑,仅需定期检查螺栓的预紧力是否达标,观察对接止口位置是否存在磨损错位即可,相比弹性联轴器,它的结构更简单,传动扭矩更大,传动精度无滞后,适合在低速重载、安装对中条件良好的固定工位设备上使用,建模过程中对螺栓孔的位置度公差、止口的配合公差、轴孔的尺寸公差都做了对应还原,能够直接用于装配干涉校验、工况模拟以及工程出图参考。
