法兰连接异径管路过滤组件

在化工流体输送、市政给排水、工业循环水系统的管路布设场景中，不同通径管路的衔接段往往是介质紊流、杂质沉积的高发区域，这款带过滤功能的异径连接组件，正是针对这类工程痛点完成的结构设计。不同于普通异径管仅实现通径转换的单一功能，该组件在变径段旁集成了筒状过滤腔体，可在管路变径衔接的同时完成流体中固体杂质的截留，无需在异径管前后额外加装独立过滤装置，有效压缩管路安装的轴向占用空间，减少法兰对接的密封点位，降低管路系统的泄漏风险。

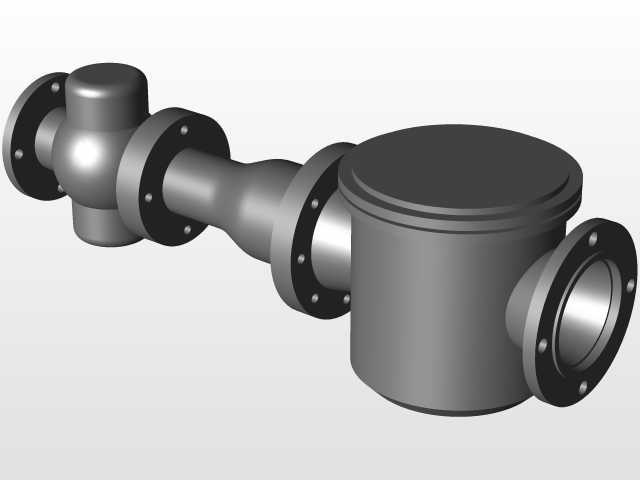

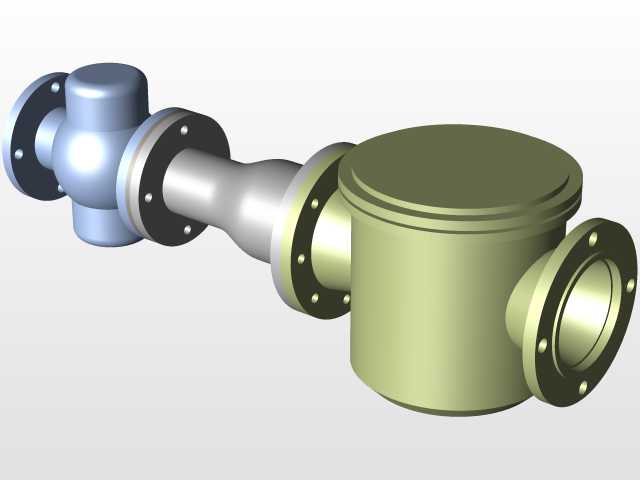

从结构设计逻辑来看，组件左侧为小通径法兰接口，对接小口径输送管路，经平滑过渡的锥状变径段后连通右侧大通径侧的过滤腔体，腔体侧部设置大通径法兰接口对接下游大口径管路，腔体顶部采用快开式封盖结构，无需拆解两端管路法兰即可打开腔体更换或清洗内置滤网，适配需要定期清理滤渣的连续生产工况。所有法兰连接端均采用标准凸面法兰结构，螺栓孔位排布符合通用管路法兰的安装规范，可直接与同压力等级的标准管路、阀门配件对接，无需额外加工转换接头。

设计过程中针对变径段的流道形态做了圆弧过渡处理，避免直角变径造成的介质流道突变，降低管路局部阻力损失，减少紊流引发的管路振动与噪音。过滤腔体的容积设计匹配对应通径管路的额定流量，可容纳一定量的滤渣，延长滤网的清理维护周期，腔体壁厚满足常规1.6MPa工作压力的强度要求，适配多数工业低压流体输送场景的压力工况。安装时需注意组件的轴向安装尺寸，预留顶部封盖开启的操作空间，侧部法兰接口的朝向可根据现场管路走向调整，两端法兰对接时需保证密封垫片的同轴度，避免偏压造成的密封失效。该组件可直接替换传统管路中异径管加Y型过滤器的组合配置，减少管路安装的零件数量，降低现场施工的装配工作量，同时缩短管路的总长度，提升管路系统的集成度，尤其适用于安装空间紧凑、管路布设空间有限的车间工艺管线、设备配套外接管路等场景。
