外六角快插式流体管路连接接头

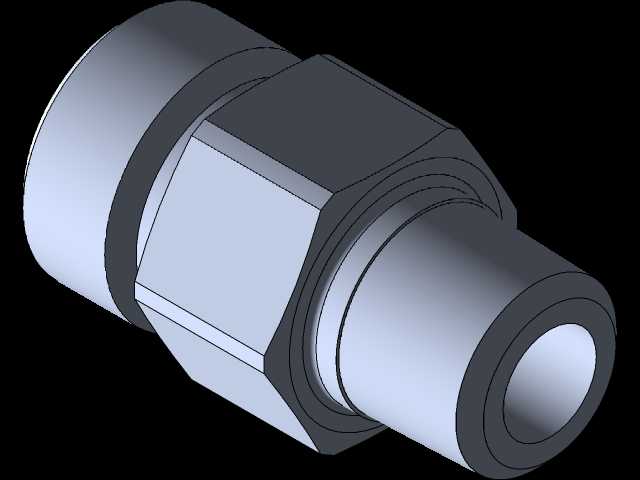

这类接头常出现在气动控制回路、低压流体输送管路、喷涂设备供料管线的布设场景中，承担不同管径管路对接、介质导通与密封防漏的核心作用，在自动化生产线气路搭建、小型喷涂设备供漆管路连接、实验室流体测试装置配装环节都有极高的使用频次。从结构设计来看，中间段采用标准外六角造型，完全适配常规开口扳手的咬合尺寸，安装时可以直接施加标准扭矩完成紧固，不会出现管壁打滑、施力不均导致的接头变形问题；六角段两侧分别设置不同直径的圆柱连接段，一侧为外螺纹对接端，可直接拧入对应内螺纹的阀块、设备接口，另一侧为快插式承口，无需额外套丝、缠生料带，直接将对应外径的硬质尼龙管、PU管插入即可完成密封固定，大幅压缩现场配装的工时。设计阶段优先考虑了安装边界的适配性，六角段的对边尺寸严格遵循常规管路安装的操作空间预留要求，即使在密集排布的阀岛周边、狭窄的设备内腔走线槽旁，也能顺利完成扳手操作，不会因为接头外形尺寸冗余导致相邻管路干涉；两端连接段的同轴度公差控制在0.02mm以内，装配后不会出现管路偏斜、介质流动阻力陡增的问题，内壁做了光滑过渡处理，没有台阶、毛刺等结构，流体经过时不会产生紊流、压降，对于喷涂场景下的油漆输送来说，能避免涂料在接头内部淤积结块，减少管路堵塞的维护频次。密封结构采用内置式弹性卡圈加丁腈橡胶密封圈的组合，卡圈在管路插入后自动咬合管外壁，承受1MPa以内的管路压力不会出现管路脱开，橡胶圈贴合管外壁形成径向密封，不需要额外添加密封填料就能满足低压气、液介质的防漏要求，反复插拔50次以上仍能保持稳定的密封性能，适合需要频繁拆装维护的管路场景。接头整体采用金属材质加工，表面做了防锈钝化处理，在常规车间环境下不会轻易出现锈蚀，适配的介质包括压缩空气、低压清水、常规水性涂料等，使用温度覆盖-20℃到80℃的常规工业场景，不需要额外做防护处理就能长期稳定工作。
