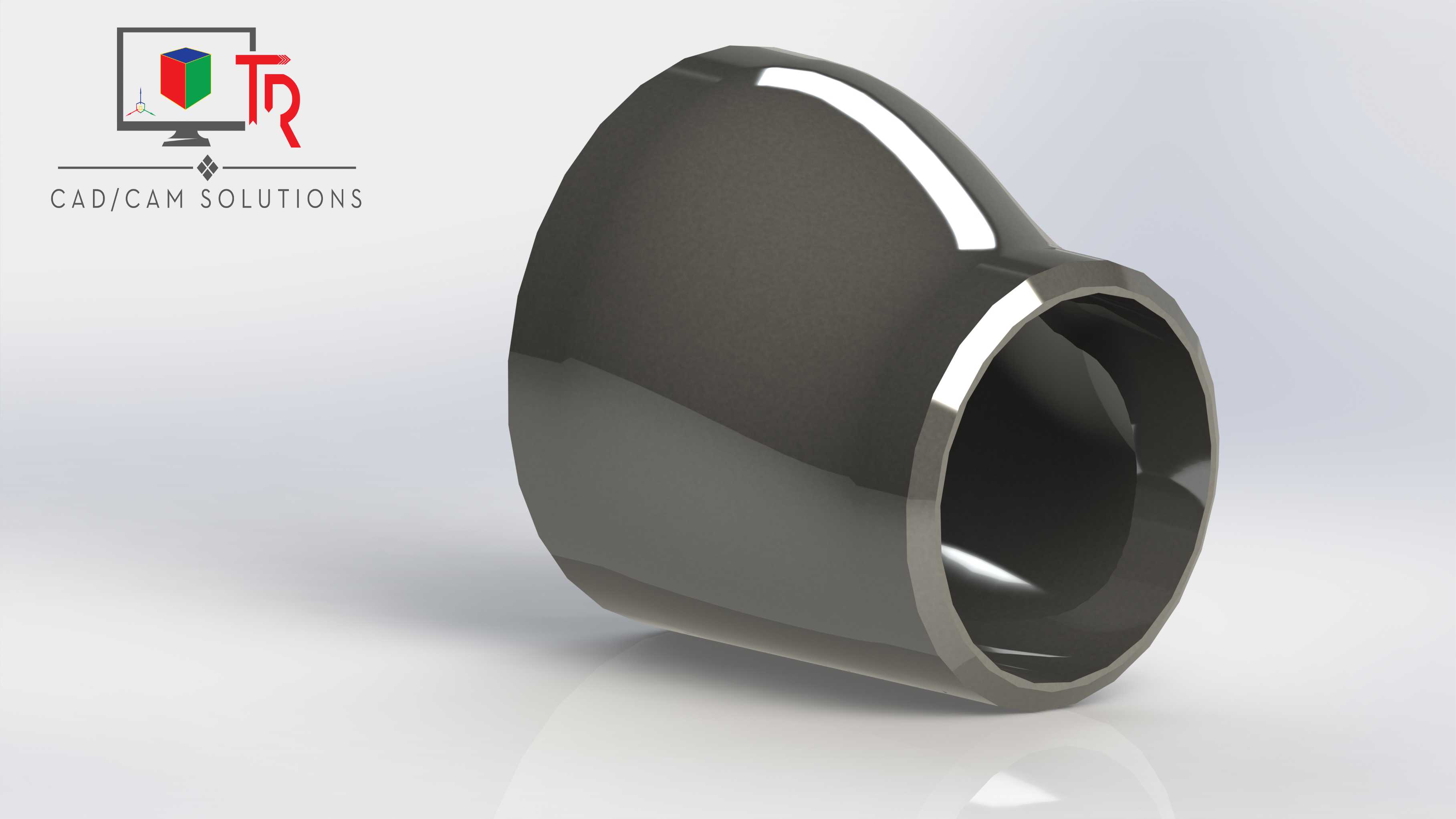

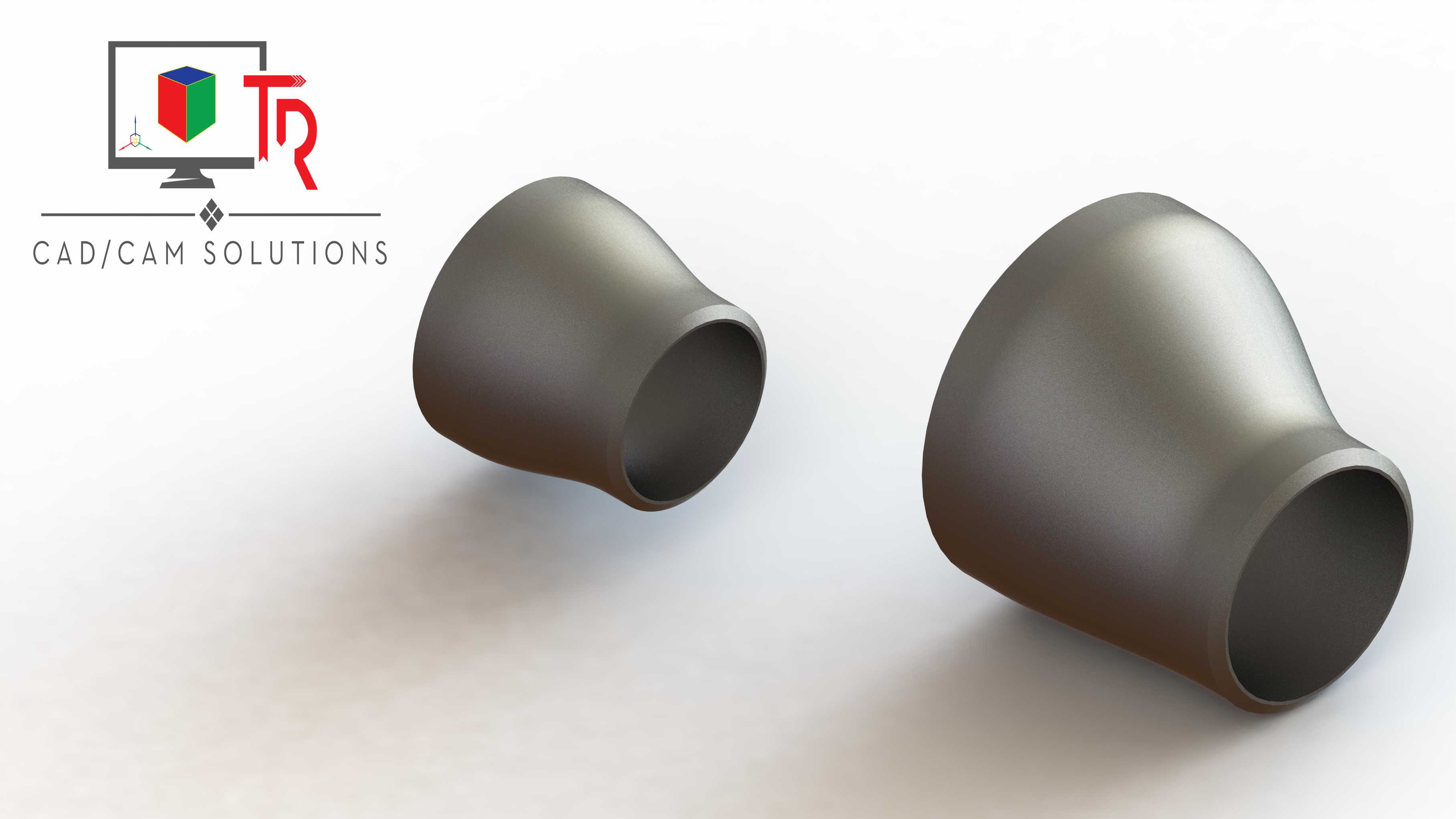

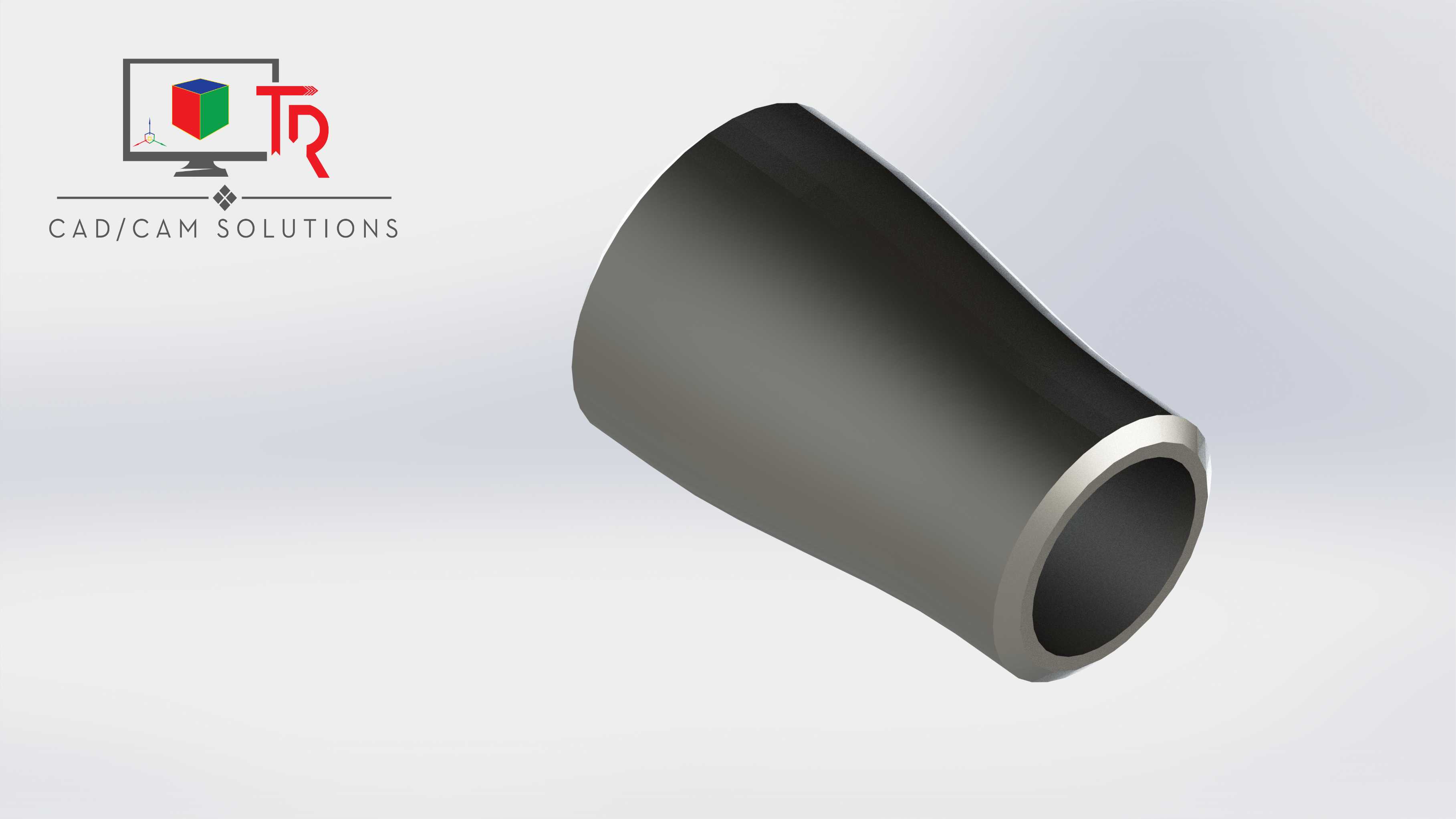

同心异径管道转接接头三维结构

在化工流体输送、市政给排水、暖通空调循环管路、工业制程管道布设的现场场景中，异径管是解决不同通径管路对接问题的核心转接零件，这款同心异径结构的设计，完全围绕管路变径的实际工况需求展开。从功能特性来看，它的核心作用是在保证管路同心度的前提下，将大管径管路的流通截面平顺过渡到小管径，避免流道突变造成的流体紊流、压损骤增问题，同时减少变径位置的介质冲刷、气蚀风险，适配需要保证管路同轴度的泵组进出口、仪表安装段、管路变径接驳等位置。设计过程中优先考虑了流道的平顺性，内壁采用连续的锥面过渡结构，没有台阶、死角，既可以降低流体输送过程中的阻力损失，也能避免介质残留，适配洁净流体、带轻微颗粒的介质输送场景，不会在变径位置形成积料堵塞。外形上采用同心锥台结构，两端为标准的平口对接端，对接端面的加工基准与管路轴线完全垂直，安装时可以直接和对应通径的管道、法兰、卡箍等配件配合，不需要额外调整偏心量，安装对位效率更高，也能避免偏心异径管安装时需要找正方位的问题，适配水平、垂直等多种管路走向的安装需求。从安装边界来看，两端的对接外径严格匹配对应公称通径的管路标准尺寸，锥段的长度按照管路通径差的规范比例设计，既不会因为锥段过短造成流道突变，也不会因为锥段过长占用过多的管路安装空间，在紧凑的设备内部管路布设场景中，能够在有限的空间内完成变径转接，不需要额外调整周边管路、阀件的安装位置。结构壁厚按照常规管路的承压等级设计，整体为等强度的壁厚分布，大端到小端的壁厚随通径变化平滑过渡，不会出现局部应力集中的问题，能够承受管路系统的常规工作压力，适配金属管道焊接、塑料管道粘接、卡套连接等多种常见的管路连接工艺。在实际选型使用中，这类同心异径管优先用在垂直管路的变径位置，或者对管路同轴度要求较高的泵入口、流量计前后直管段位置，能够保证流态稳定，不会因为偏心结构造成管路一侧积气、积液，影响流体计量精度或者泵组的运行稳定性。建模过程中严格遵循管路配件的设计规范，所有对接尺寸、锥度参数都符合通用管路配件的尺寸标准，能够直接导入管路装配体中完成干涉检查、管路应力仿真分析，不需要额外调整尺寸参数，可直接用于工程出图、预制加工的参考依据。
