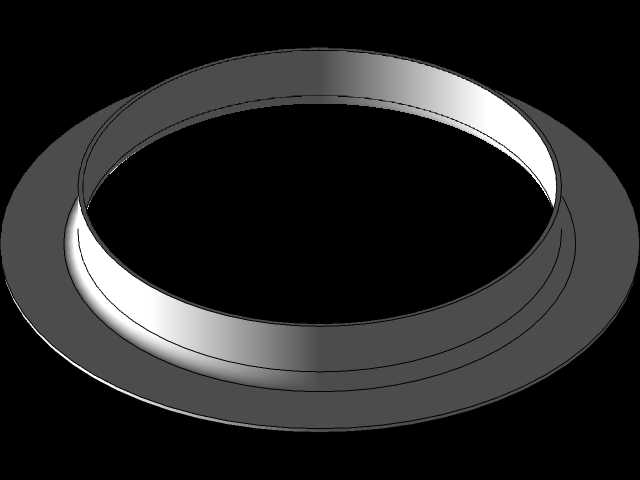

带安装底座的环形翻边密封连接结构

做管路配套结构设计快十年，这类带外翻安装边的环形构件，在低压流体输送、通风除尘管路、粉体输送设备的对接段里用得极多，很多刚入行的建模新手容易忽略安装边的过渡圆角设计，要么直接做直角折弯，要么圆角半径取值完全不考虑实际冲压或机加工的工艺可行性，最后出的模型导到工艺部门根本没法直接用。这个结构的核心功能是实现两段同管径管路的对接密封，外侧延伸的环形安装边是用来穿装紧固螺栓的，安装边背面和管路外壁的过渡段做了连续的圆弧过渡，既可以降低冲压成型时的应力集中，避免板材折弯处出现开裂隐患，也能在管路承压时分散安装边的受力，不会因为长期受螺栓预紧力和管内压力的共同作用出现安装边翘曲变形。从结构边界来看，安装边的外径比管路主体外径大出足够的螺栓布置空间，能匹配常规的六角头螺栓穿装需求，不需要额外加装转接法兰，对于壁厚较薄的管路系统来说，这种一体成型的翻边结构比后期焊接法兰的同轴度更好，也不会出现焊接变形导致的密封面错位问题。设计这类结构的时候，首先要确认对接管路的通径尺寸，翻边的内径要和管路内径保持齐平，不能出现台阶错位，不然输送粉体物料的时候容易在台阶处积料，时间长了会造成管路堵塞，输送流体的时候也会在错位处产生紊流，增大管路的沿程阻力损失。安装边的平面度是建模时需要重点控制的形位要求，整个密封贴合面不能有拔模斜度，要保证和对接件的接触面完全贴合，不然就算加了密封垫片，也容易出现泄漏问题。另外翻边的高度要匹配密封垫片的厚度和螺栓的压紧行程，不能太高导致螺栓紧固行程不足，也不能太低导致垫片压不紧，密封失效。很多人建模的时候只做外观结构，忽略了安装边背面的退刀结构或者冲压让位结构，要是采用机加工方式制作这个零件，刀具走到过渡圆角位置的时候会和工件发生干涉，要是采用板材冲压成型，没有让位的话模具合模的时候会把过渡段挤薄，降低零件的结构强度。这个结构还可以根据实际使用场景调整壁厚，用在通风系统里的时候壁厚可以取薄一点，降低整体重量，用在有一定压力的给排水或者低压气体输送场景里，就要适当增加壁厚，同时加大过渡圆角的半径，提升整体的承压能力。安装边上面的螺栓孔位置要做均布设计，孔中心到管路中心的距离要统一，保证螺栓紧固的时候受力均匀，不会出现偏载导致密封面一侧压不实的问题。
