锅炉多加热回路切换控制装置结构设计

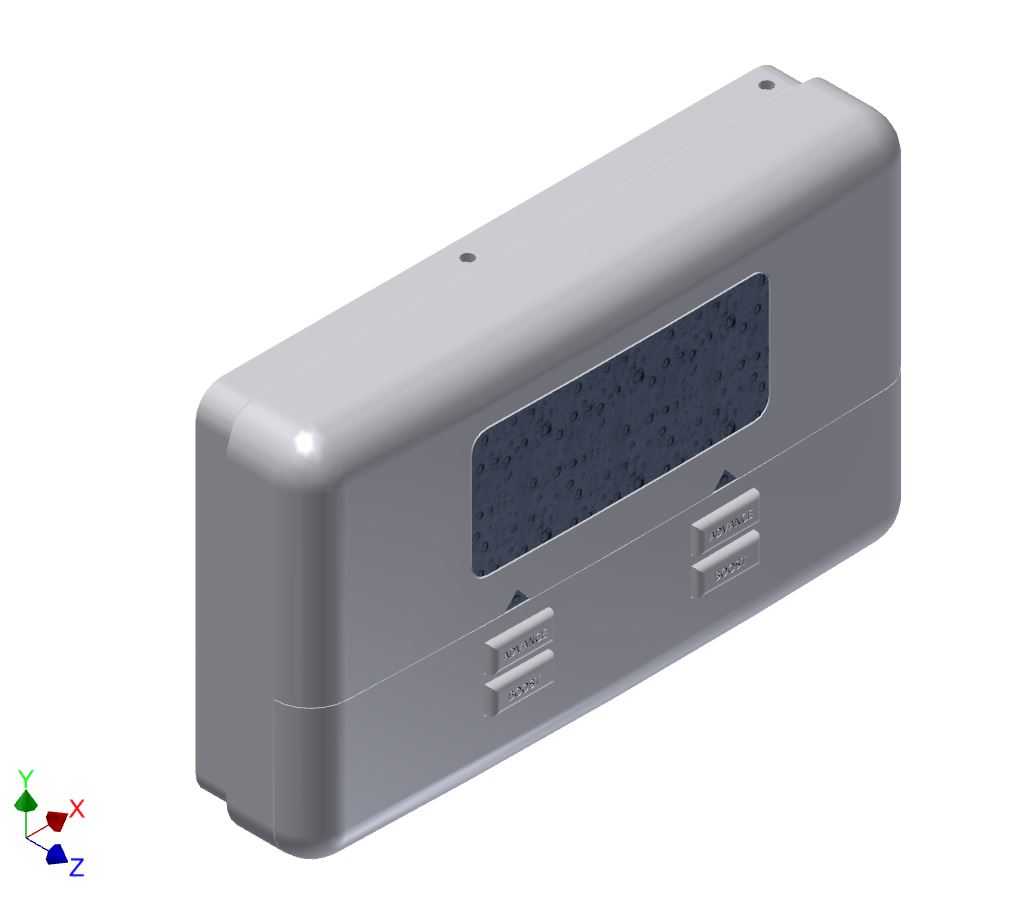

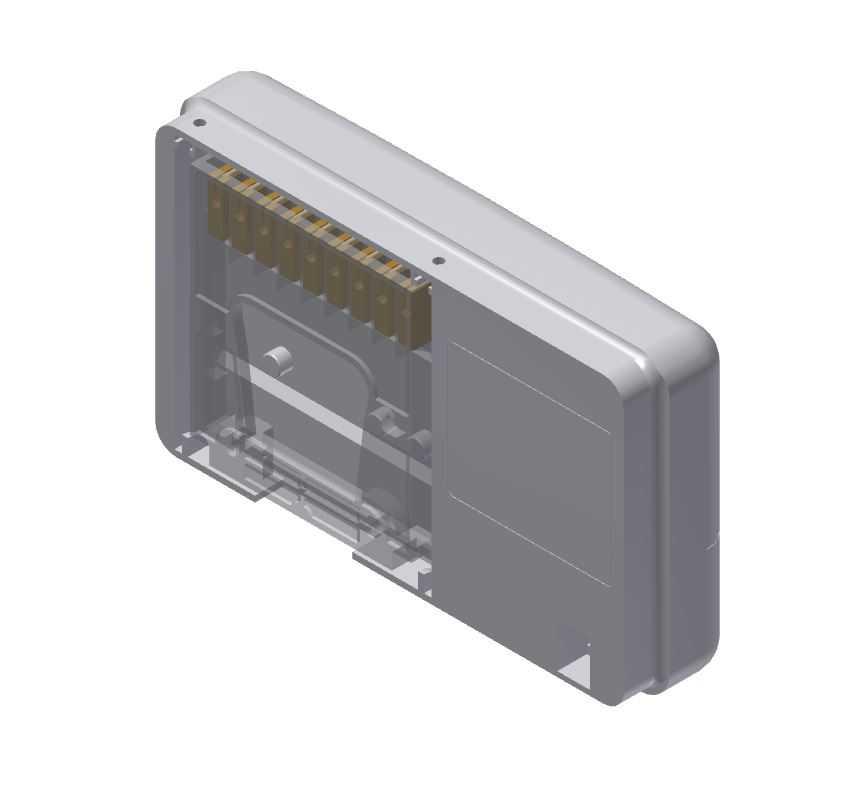

在工业锅炉及商用供热系统的现场配置中，常出现单台锅炉匹配多组独立加热回路的工况，比如同一台常压热水锅炉同时对接生产车间供热支路、办公区采暖支路、生活热水加热支路的场景，不同支路的启停时序、供热负荷、运行优先级存在明显差异，若直接通过锅炉主控回路硬切，极易出现回路间电流冲击、供热参数紊乱、支路误动作等问题，这款切换控制装置正是针对这类现场痛点开发的配套部件。从结构设计逻辑来看，装置采用壁挂式矩形壳体布局，壳体边角做了大圆弧过渡处理，既避免安装运维过程中尖锐边角剐蹭操作人员，也能降低壳体受外力磕碰时的应力集中风险，壳体整体采用阻燃工程塑料注塑成型，兼顾绝缘性能与结构强度，适配锅炉房内高湿、多浮尘的运行环境。壳体内部预留了多组接线端子排的安装位，端子排沿壳体长度方向一字排布，每个端子对应独立加热回路的控制线接入，端子间距满足强电布线的电气间隙要求，避免不同回路间出现爬电、短路隐患；壳体下半部分预留了控制电路板的安装卡槽，可直接搭载回路切换的继电器模组、状态指示电路，无需额外设计固定支架，大幅降低装配工序的复杂度。安装边界方面，壳体背部预设了两个壁挂固定孔位，孔位间距匹配常规工控接线盒的通用安装尺寸，可直接固定在锅炉侧墙的预装背板上，无需重新打孔定位；壳体侧面预留了多组穿线孔的敲落位，现场布线时可根据实际进线方向选择对应位置敲落穿线，适配不同走向的线缆布设需求，减少线缆弯折半径过大导致的线芯损伤。功能层面，装置内部的切换结构可实现多组独立加热回路的电气互锁，同一时间仅允许对应优先级的回路接入锅炉主控，避免多回路同时抢热导致锅炉负荷骤升超压，同时每个回路的接线位都预留了状态采样点，可外接温度、压力传感器实现回路的自动切换触发，无需人工手动操作闸阀切换。壳体的上盖采用卡扣加侧边螺丝的双重固定方式，日常运维时可直接解开卡扣快速开盖检查接线，长期运行时锁紧螺丝即可达到IP40以上的防护等级，阻挡锅炉房内的浮尘、飞溅水滴进入壳体内部，保障内部电气元件的运行稳定性。
