240V工业供电连接插头三维结构设计

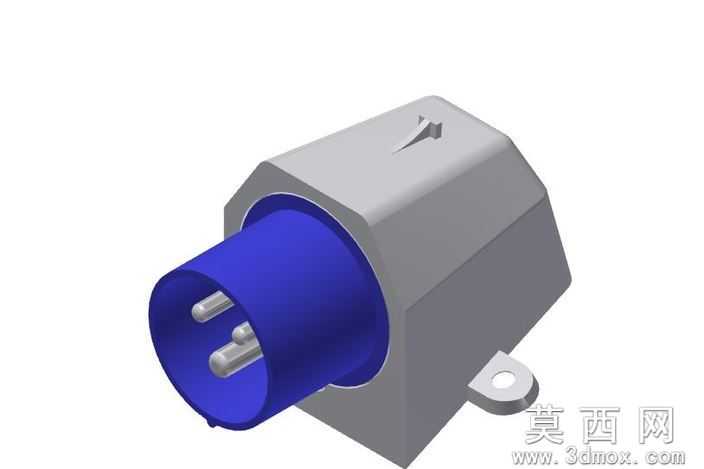

本作品为240V工业供电连接插头的三维数字化模型，建模过程严格遵循工业电气接插件的实际尺寸规范与功能需求开展设计。建模阶段首先完成整体结构的比例规划，将插头拆分为绝缘外壳、插针安装基座、导电插针、安装固定耳四个核心功能模块，通过参数化草图绘制各部件的截面轮廓，依次完成拉伸、倒角、拔模等基础特征创建，还原工业插头的棱角过渡与安装结构细节。外壳部分采用灰色硬质工程塑料的材质设定，建模时特意还原了外壳表面的防滑指示箭头标识，该标识用于提示用户插拔时的对位方向，避免插接受力偏差损坏内部插针；插针安装基座采用深蓝色绝缘阻燃塑料材质，建模时精准还原了基座的内凹防护结构，该结构可在插头对接时形成绝缘防护层，避免带电插针外露引发用电安全隐患，同时对基座与外壳的配合卡扣结构做了精细化还原，确保两个部件装配后无松动错位问题。三根导电插针按照240V工业供电的相位排布规则设计，采用圆柱形铜质导电材质，建模时还原了插针端部的圆弧过渡结构，既可以提升插接时的导向顺滑度，也能避免插针尖锐边缘刮伤对接插座的接触簧片；外壳侧边的安装固定耳带有标准安装通孔，建模时还原了固定耳与外壳主体的加强筋结构，保障插头通过螺丝固定在设备面板时的结构强度，避免长期受力出现连接断裂问题。渲染阶段针对不同部件的材质特性调整材质参数，灰色工程塑料外壳设置适度的磨砂粗糙度，还原工业塑料件的哑光质感；深蓝色绝缘基座设置稍高的色彩饱和度，与外壳形成清晰的视觉区分，方便用户识别插接区域；金属插针调整金属反射参数，还原铜质镀镍导电件的金属光泽，同时在插针与基座的衔接位置做了细微的装配缝隙处理，让模型的真实装配感更强。整体设计充分考虑工业场景下的使用需求，所有结构特征均服务于电气连接的安全性、耐用性与操作便利性，模型结构完整，各部件可拆分用于装配演示，也可用于工业电气布线场景的可视化展示。
