被动烟气热回收节能装置结构设计

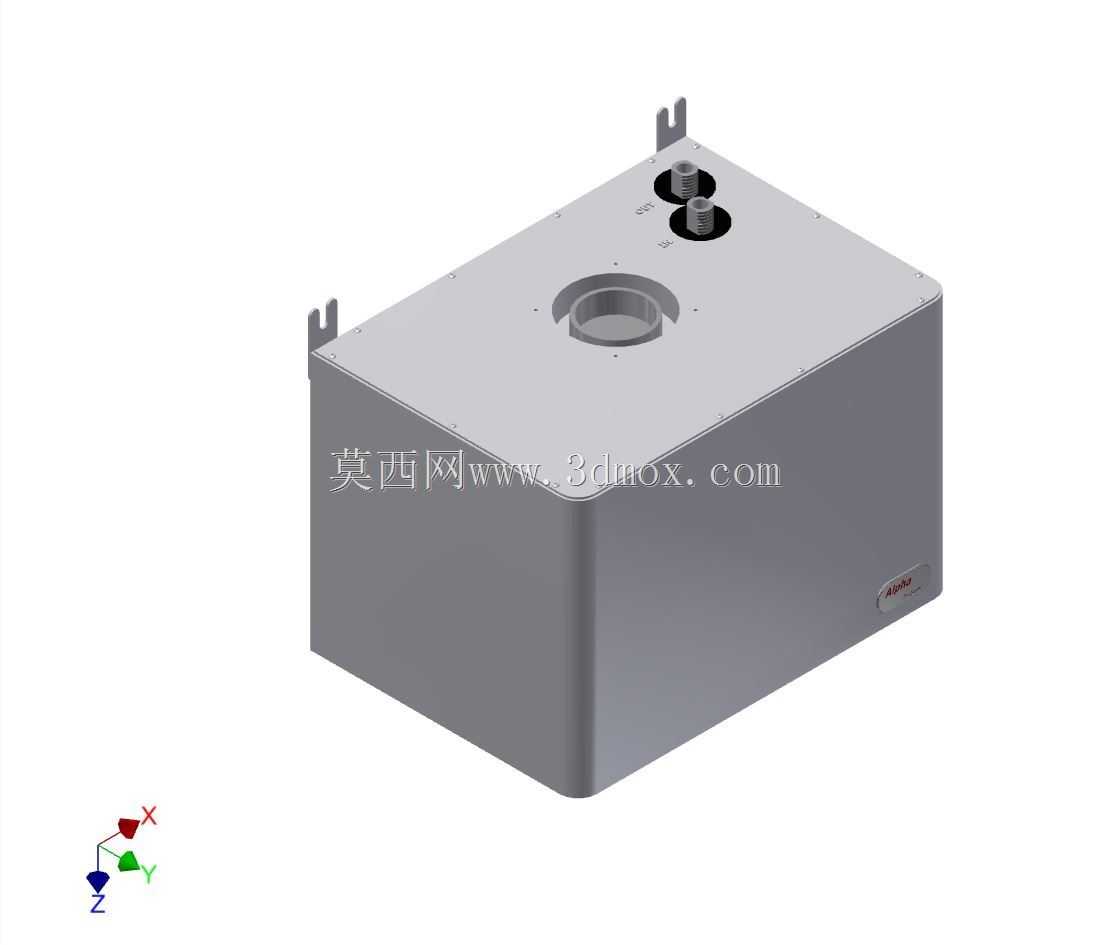

　　在工业供热、燃气锅炉配套的余热回收场景中，这类被动式烟气热回收装置常作为配套辅件接入排烟管路，无需额外动力驱动即可完成烟气与待预热介质的热量交换，降低排烟热损失，提升整套供热系统的能源利用效率。从结构设计逻辑来看，整体采用长方体密封箱体作为核心承载结构，箱体板材选用冷轧钢板折弯焊接成型，侧壁做圆弧过渡处理，既减少焊接应力集中点，也能避免直角位置积留冷凝水造成腐蚀，箱体顶部预留三个不同规格的管路接口，其中大尺寸接口为烟气进气端，两个小尺寸接口分别为换热介质的进出接口，接口位置做凸台翻边处理，提升管路连接时的密封可靠性，同时方便现场安装时对接法兰或快装接头。

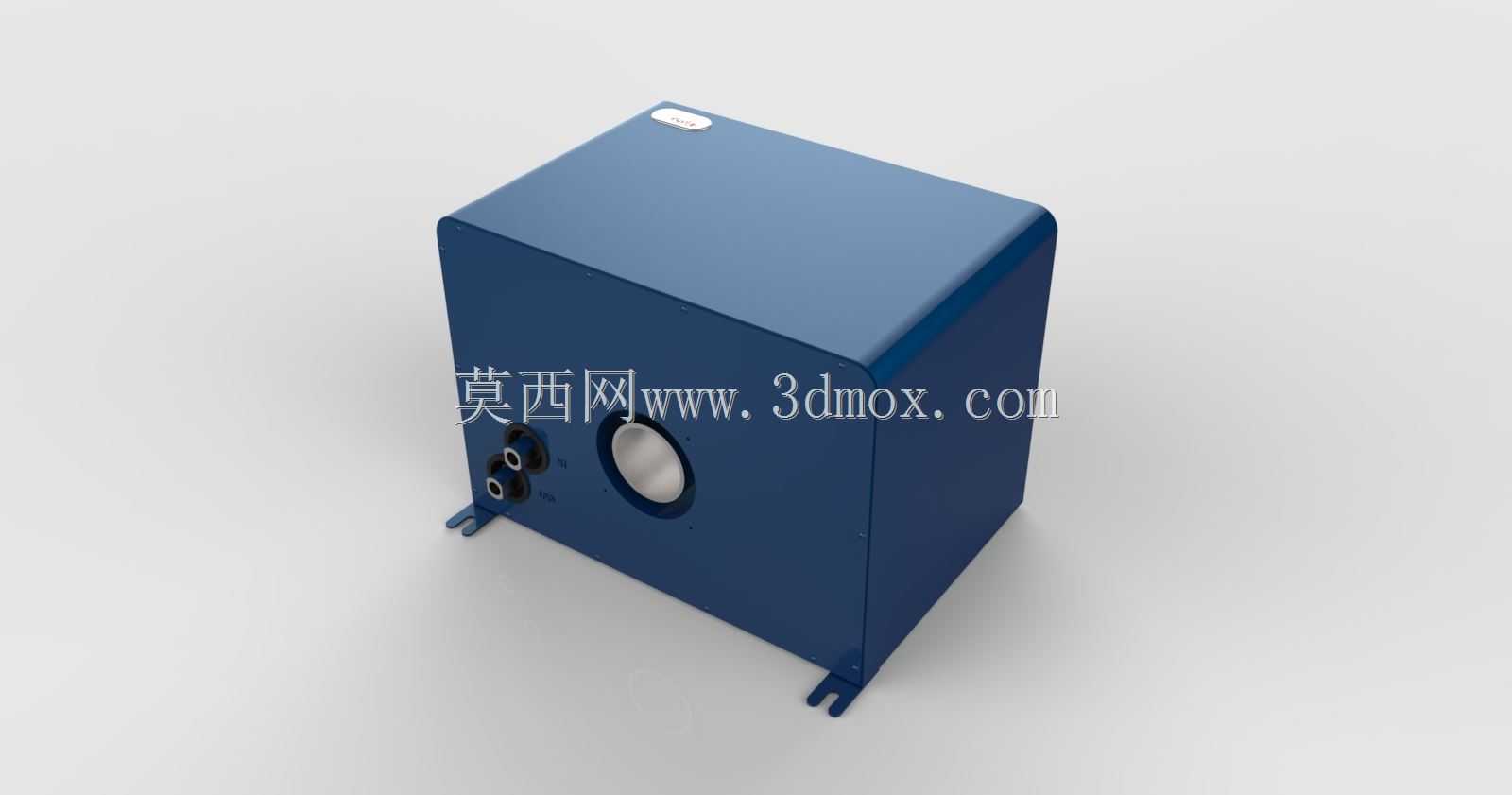

　　箱体顶部四角延伸出L型安装挂耳，挂耳上预制安装通孔，安装时可直接通过螺栓将整套装置固定在锅炉排烟段的支架上，安装边界需预留至少150mm的顶部操作空间，方便后期对接口密封件进行检修更换，箱体侧面预留的标识槽可粘贴设备参数铭牌，不会额外突出箱体轮廓，避免安装时与周边管线产生干涉。从功能实现角度，箱体内部预留了换热芯体的安装腔体，被动式换热的结构设计无需额外配置循环风机，依靠烟气自身的流动压头完成热量传递，外壳的密封焊接结构可避免烟气泄漏，同时减少内部热量向外部环境的无效散失。

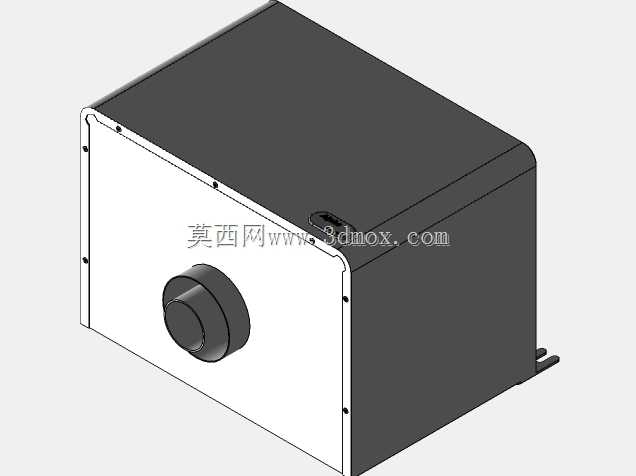

　　设计过程中优先考虑了现场安装的适配性，整体外形规整无外凸结构，可直接贴靠墙面或设备侧壁安装，减少现场安装的空间占用，接口位置的布局充分考虑了管线走向的合理性，介质进出口采用同侧布置，减少外接管路的弯折长度，降低管路阻力。在结构强度校核层面，箱体侧壁做了微幅向内的冲压加强筋，在不增加板材厚度的前提下提升壳体的抗负压能力，避免烟气流动过程中箱体内产生微负压导致壳体变形，顶部接口的凸台高度经过反复调整，既保证接口焊接强度，也不会因为凸台过高导致安装时与上部管线产生位置冲突。

　　这类装置常配套在中小型燃气供热设备、工业烘干设备的排烟段，回收的热量可用于预热燃烧用空气或者进水，无需额外占用过多安装空间，整体结构紧凑，后期维护仅需打开顶部盖板即可清理内部积灰，无需完全拆解整套设备。从建模细节来看，所有折弯位置均按照实际钣金加工的折弯半径做了圆角处理，焊接位置预留了合理的焊接收缩余量，安装孔的位置公差按照现场安装的适配要求做了合理放宽，避免加工误差导致现场无法装配，外壳表面的处理工艺预留了喷涂的厚度层，建模时的尺寸均按照实际加工的工艺要求做了对应偏移，保证三维模型导入加工环节后可直接用于钣金展开下料，减少二次调整的工作量。
