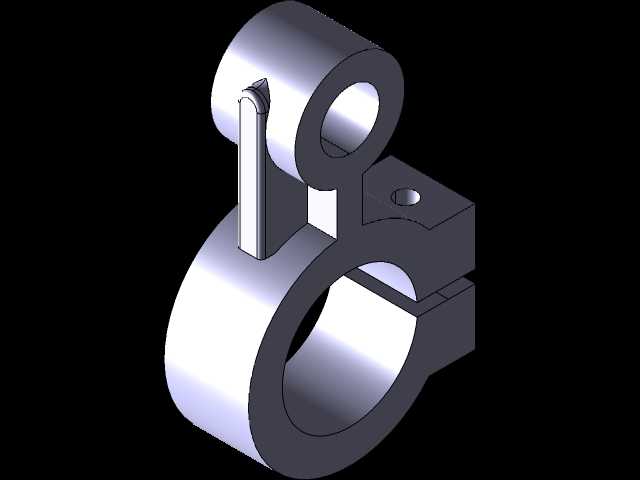

带铰接支座的开口夹紧固定连接构件

这类带铰接结构的开口夹紧构件，常应用在轻工输送线、小型自动化设备的杆系调节工位，也会出现在实验台架、工装夹具的可调连接部位，主要作用是实现圆杆类部件的快速装夹固定，同时预留铰接点位满足角度调节需求。从结构功能来看，下部的开口抱箍结构是核心夹紧部位，开口侧预留的锁紧孔位可穿入螺栓实现抱箍内径的收缩，抱紧穿过的光轴或圆杆，抱紧后可承受径向载荷与一定的轴向窜动力，适配常规直径的光轴安装需求，抱箍的圆弧面做了等半径处理，保证与被夹紧杆件的面接触，减少应力集中，避免长期受力出现杆件压痕或构件变形。上部的同轴铰接孔结构，用于连接配套的铰接销，实现与相邻连杆或摆臂的转动连接，铰接孔的内径与下部抱箍内径做了错位布局，既保证铰接转动时不会与下部夹紧的杆件产生运动干涉，也能让整体结构的受力传递更顺畅，从铰接点输入的摆动力可直接通过构件本体传递到下部夹紧的杆件上，减少力臂损耗。侧面延伸的方块凸台上设置的螺纹孔，用于安装紧定螺钉，可对穿入铰接孔的销轴做轴向限位，防止销轴在往复摆动过程中出现窜动脱出，也可微调铰接副的转动阻尼，适配不同摆动频率的工况。设计过程中优先考虑了安装便捷性，开口抱箍的开口宽度控制在合理范围，无需完全拆下锁紧螺栓即可将构件卡入待安装的圆杆，降低现场装配的操作难度，铰接孔与抱箍的中心距经过反复校核，既满足相邻连杆的摆动行程需求，也控制了整体构件的外形尺寸，避免在密集排布的杆系结构中出现邻件碰撞。构件的壁厚做了差异化设计，抱箍受力部位、铰接孔承压部位的壁厚适当加厚，非受力的连接过渡区域做了减重处理，在保证结构强度满足常规工况载荷的前提下，尽可能降低构件自重，减少运动过程中的惯性冲击。安装边界方面，这类构件的外接轮廓无尖锐凸起，所有棱边做了倒钝处理，安装时锁紧螺栓的操作空间预留充足，铰接点位的周边预留了足够的摆臂运动空间，不会出现装配后工具无法操作、运动件卡滞的问题，可直接替换同规格的常规夹紧座，无需对原有安装杆系做额外改造。
