干湿真空设备用方形法兰排水连接管件

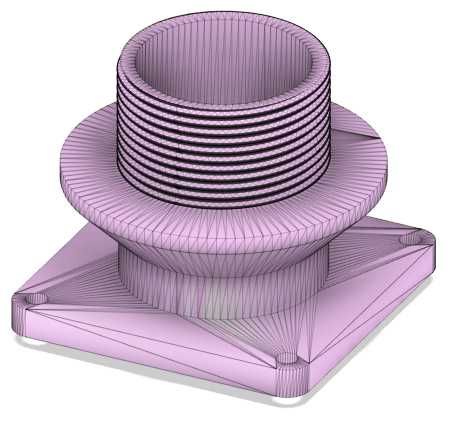

在干湿两用真空抽吸设备的运维与改装场景中，排水管路的连接可靠性直接决定设备的气液分离效率与连续作业时长，这款适配干湿真空系统的排水连接件，正是针对原有排水口易渗漏、安装对位繁琐、长期受负压抽吸易松脱的痛点完成的结构设计。从实际安装边界来看，该管件底部采用带安装孔的方形法兰基座，四个角位预留的沉头孔可直接匹配原有真空设备腔体上的预留安装位，无需额外加工转接板，安装时仅需在贴合面加装对应厚度的密封橡胶垫，拧紧紧固件即可实现基座与腔体的密封固定，方形基座的平面贴合设计相比圆形法兰，在设备侧壁或底部安装时具备更好的抗扭转性能，不会因管路插拔受力出现基座偏转错位。上部的外螺纹段采用标准管螺纹牙型，可直接匹配通用规格的排水软管快插接头或硬管锁紧螺母，螺纹段的长度经过核算，既能够保证接头拧入后有足够的啮合牙数承受负压工况下的轴向拉力，又不会因螺纹过长伸入腔体内部干扰气液流道，中部的环形凸缘结构一方面作为螺纹安装的限位面，控制接头拧入的深度，另一方面凸缘表面的径向加强筋可提升整个管件的结构强度，避免设备移动过程中受外力磕碰出现管件断裂。在功能设计层面，该管件的内部流道做了等径过渡处理，没有突兀的变径台阶，可减少含杂质污水流过时的阻力，避免毛发、固态碎屑在管路内部堆积造成堵塞，同时整个管件的壁厚经过负压工况校核，在设备抽真空形成的内外压差下不会出现吸瘪变形，能够长期维持稳定的管路通径。在日常运维场景中，当原有干湿真空设备的排水口出现螺纹滑牙、密封面腐蚀渗漏问题时，无需更换整个腔体部件，仅需拆除原有损坏的排水接头，将该管件通过方形法兰固定在原有安装位即可快速完成替换，大幅降低设备维修的配件成本与停机时长，适配各类商用干湿两用吸尘吸水设备、小型工业真空集污设备的排水口改装与维修需求，建模过程中对安装孔位的中心距、螺纹的公称尺寸、法兰基座的厚度都做了参数化处理，设计人员可根据不同型号设备的安装位尺寸快速调整参数，生成适配不同机型的连接管件模型。
