密尔沃基M12钻机配套电池结构设计

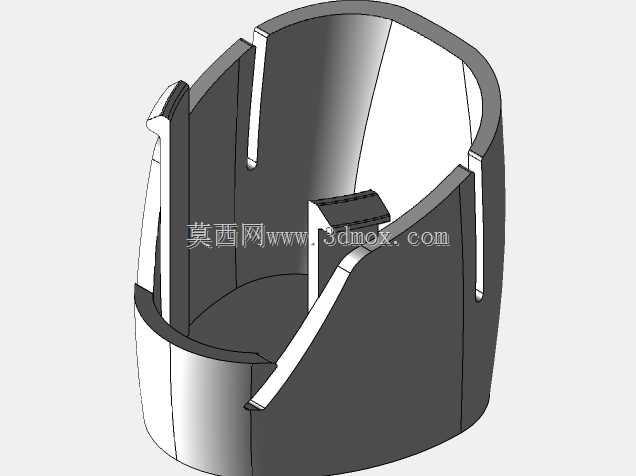

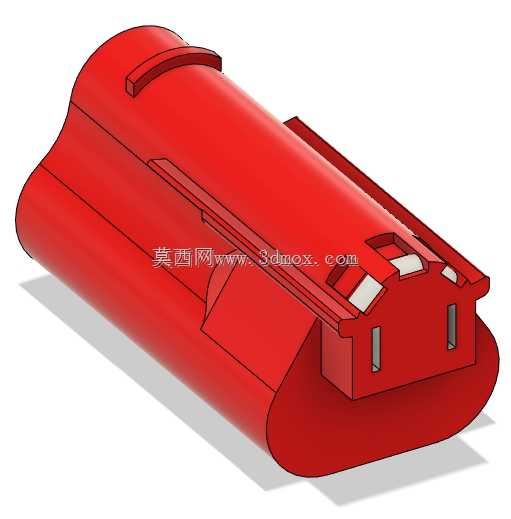

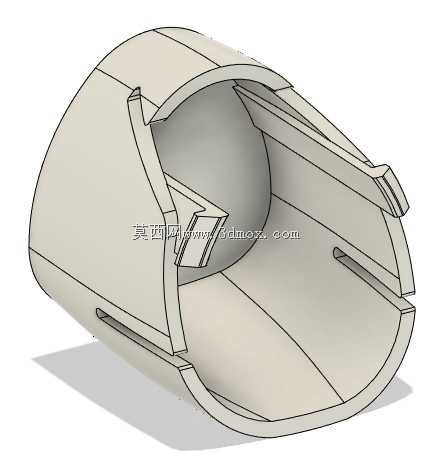

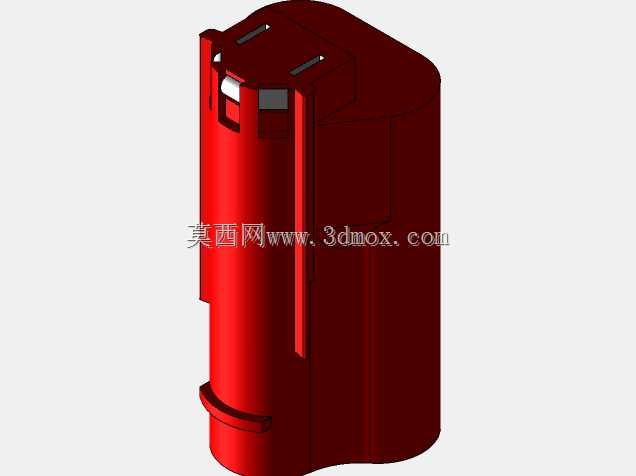

这款配套密尔沃基M12系列钻机的电池，是手持类电动工具供电系统的核心适配部件，主要面向家装钻孔、轻型金属构件扩孔、水电安装现场作业等场景，为12V平台的手持钻机提供稳定的直流动力输出，替代传统有线供电的束缚，适配高空、狭窄柜体内部、户外无市电接入等复杂作业环境的使用需求。从结构设计逻辑来看，整体采用半圆弧贴合式的外形轮廓，完全匹配M12钻机手柄底部的握持弧度，安装后不会额外突出硌手，作业人员长时间持握钻机下压进给时，电池底部的弧面能贴合掌心曲线，分散持握时的局部压力，降低长时间作业的手部疲劳感。电池壳体顶部设置了多组定位卡槽与弹性锁止结构，和钻机手柄底部的安装槽完全对位，推入后锁舌自动卡入钻机的锁止位，不会因为作业过程中的高频振动出现松脱断电的情况，拆卸时只需按压钻机上的解锁按键即可顺利拔出，更换电池的操作可以单手完成，适配现场作业时快速换电、连续施工的需求。壳体侧面设计有纵向的加强筋结构，既可以提升塑料壳体的抗冲击强度，应对工地现场不慎跌落、磕碰的工况，也能作为安装对位的导向筋，在装入钻机时顺着卡槽滑入，避免装反或者对位偏差损坏接插件。顶部的接插件区域做了内凹防护设计，金属接触端子完全藏在壳体的凸台结构内侧，即便电池单独放置在工具包内，也不会因为和金属螺丝、钻头等零件接触造成短路，同时接插件周边设置了密封胶条的安装位，装配后可以阻挡钻孔产生的粉尘、现场的水渍进入接插件区域，避免接触不良或者短路故障。从安装边界来看，电池整体的径向尺寸完全和M12钻机手柄的握持段直径保持一致，轴向长度控制在单手握持的合理范围内，安装后不会改变钻机整体的重心位置，持握时的平衡感和原装电池保持一致，不会因为加装电池导致钻机头重脚轻，影响钻孔进给时的操控精度。壳体上的挂扣结构可以适配工具腰带的挂位，作业间隙可以直接将带电池的钻机挂在腰带上，不需要额外拆分电池和主机，提升现场转场的效率。内部的电芯仓采用分仓式的筋位设计，每节电芯都有独立的限位槽，配合缓冲泡棉可以固定电芯位置，即便受到冲击也不会出现电芯移位、焊点脱落的问题，电芯之间预留了均匀的散热间隙，大电流放电时产生的热量可以通过壳体的散热筋均匀散出，避免局部积热影响电池的放电性能和使用寿命。
