卡车自助洗车店管路布局三维设计

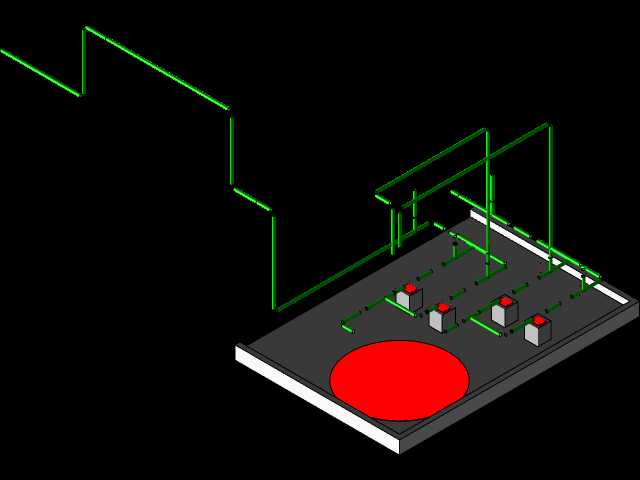

这套三维设计针对商用卡车洗车作业场景搭建，核心解决大型货运车辆清洗过程中的管路排布、工位边界、设备点位匹配问题。日常运营中，重型卡车、厢式货车的转弯半径大，车身覆盖范围广，常规小车洗车场的管路布局极易出现管线剐蹭、喷淋覆盖盲区、设备安装位置与车辆行进路径冲突的问题，设计阶段就把车辆进出场的行驶轨迹作为核心参考依据，先划定单工位的安装边界，预留足够的车辆通行与停靠空间，再反向推导各功能模块的安装点位。从结构呈现来看，绿色管线部分为高压供水管路与气路管线，设计时沿场地边缘与顶部支架排布，避开车辆行进的净空区域，所有管路的转弯处均采用大圆弧过渡，减少管路内部的流体阻力，同时避免直角弯折带来的管路应力集中问题，延长管路使用寿命。场地内四个带红色标识的点位为高压喷淋立柱的安装基座，基座位置经过反复校准，确保车辆停靠到位后，立柱喷出的高压水流可以覆盖卡车侧面、轮胎、底盘下缘等重点脏污区域，不会出现喷淋死角。场地前端的红色圆形区域为回转避让区，专门预留供卡车司机调整停靠位置的空间，避免车辆倒车、移位时碰撞周边设备与管线。设计过程中充分考虑了后期运维的便利性，所有管路的接口位置都预留了检修操作空间，阀门点位设置在人员易于操作的高度，不需要登高或者俯身就能完成管路开关、压力调节的操作。管线排布时同步区分了水路与气路的走向，避免不同介质的管路交叉干扰，也方便后期故障排查时快速定位对应管线。整个工位的地面承载按照重载卡车的满载重量做了预留，基座安装位置的地面做了加厚处理，避免长期被重型车辆碾压出现沉降，导致喷淋立柱偏移、管路接口渗漏的问题。顶部的管线支架采用悬挑式设计，不占用地面通行空间，支架的安装高度高于卡车最高限高，确保各类高顶货运车辆通行时不会剐蹭顶部管线。
