多接口液压分配集成油路块结构

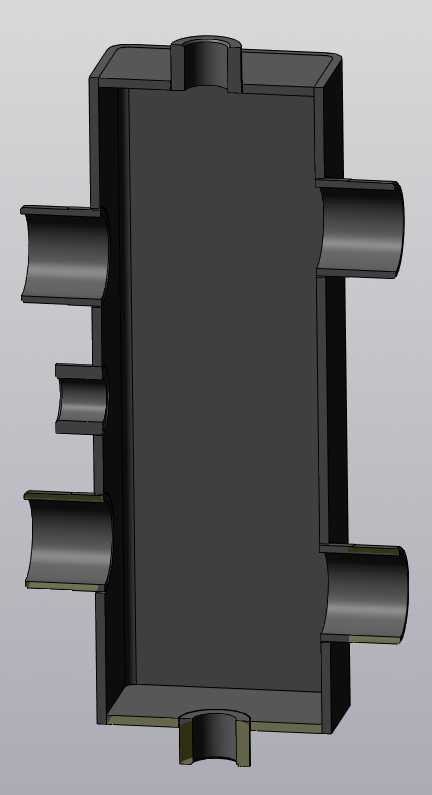

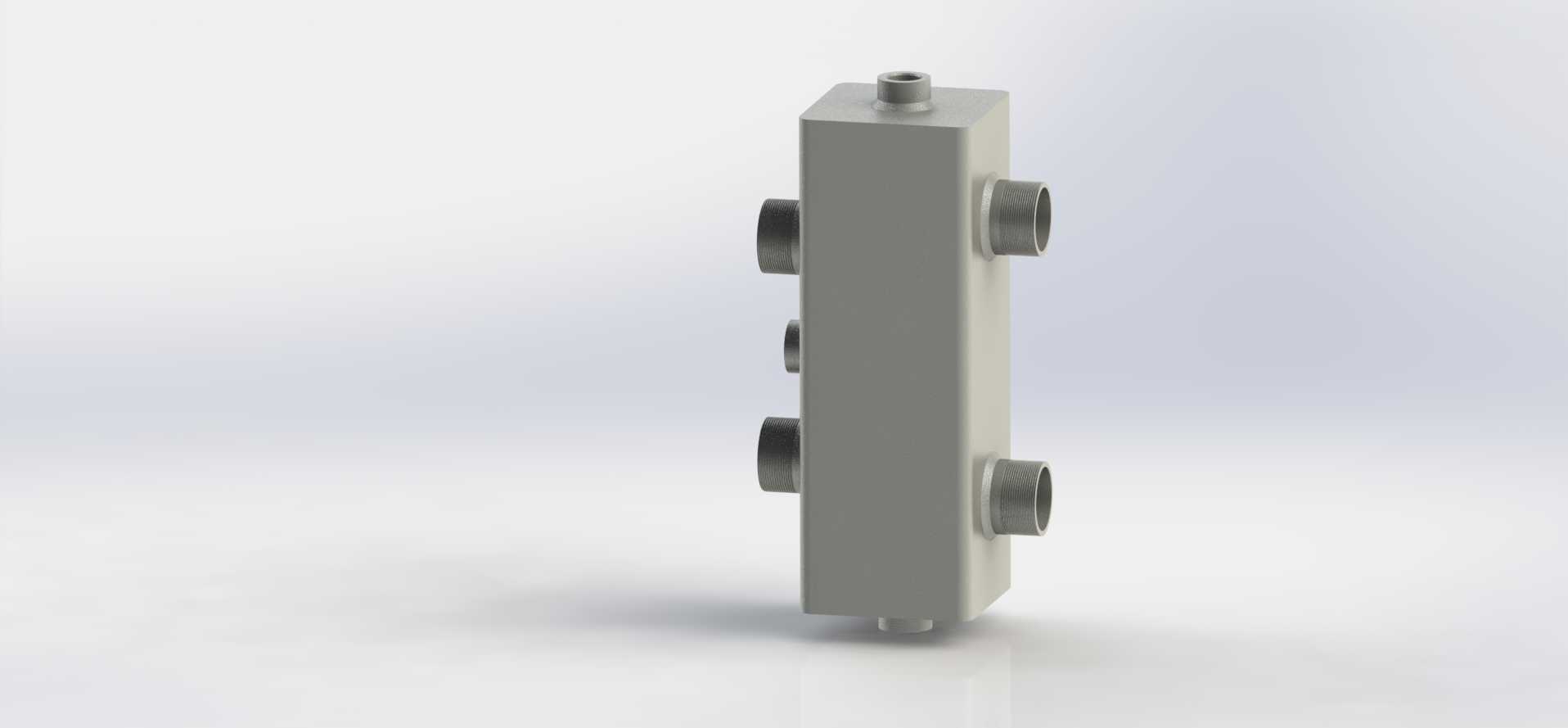

在中小型液压站、分布式液压驱动的工装夹具系统以及小型机床液压回路改造场景中，这类多接口集成式油路分配结构的应用十分普遍，它替代了传统分散式管路连接的方案，能大幅减少管路接头数量，降低系统泄漏点的同时压缩液压站的整体安装空间。从结构设计逻辑来看，该部件采用长方体基体作为流道载体，所有内部流道均通过深孔加工成型，避免了外接管路带来的流阻突变与振动松动风险，基体上下端面设置的小通径接口用于连接主供油与主回油主管路，侧面分层布置的不同通径接口可分别对接多个执行元件，比如夹紧油缸、定位油缸或者小型液压马达的供油与回油通路。设计时首先要根据系统额定流量确定各流道的通径尺寸，主油路通径需匹配液压泵的输出流量，避免通径过小造成沿程压力损失过大，分支油路通径则根据对应执行元件的工作流量单独核算，同时要保证内部流道的交叉位置做合理的工艺堵头密封设计，杜绝不同压力等级油路之间的内泄问题。安装边界方面，长方体基体的平直端面可直接贴合安装在液压站阀组安装板或者设备基座的平面上，侧面接口的轴向预留尺寸要满足管接头或者软管接头的安装扳手操作空间，通常每个接口外侧需要预留至少两倍接头螺母外径的操作空间，避免安装时出现扳手干涉无法拧紧的问题。实际使用中，这类集成油路块可将原本需要十数根外接管路完成的多回路供油功能整合在单个块体内部，不仅能缩短管路装配的工时，还能减少管路沿程的压力损耗，在多执行元件的低压液压系统中，这种结构的稳定性远高于分散管路连接方案，同时块体本身的金属材质可充当部分散热结构，带走液压油循环过程中产生的部分热量，降低系统油温升高的速率。设计建模时需要重点核对各接口的位置度公差，保证外接管路安装时不会出现错位别劲的情况，内部流道的拐角位置要做合理的圆弧过渡处理，减少液压油高速流动时产生的流道冲蚀与噪音，同时要根据系统工作压力选择合适的基体材质，低压系统可采用铝合金材质降低整体重量，中高压系统则需要选用锻钢材质保证基体强度，避免长期承压出现变形开裂的问题。
