气动回转执行器配套附件结构

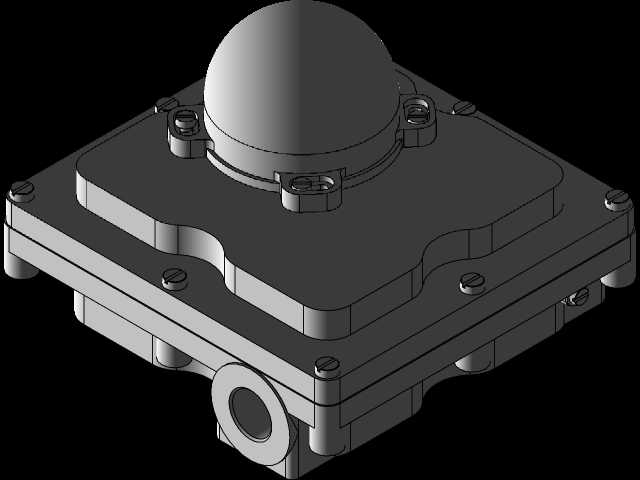

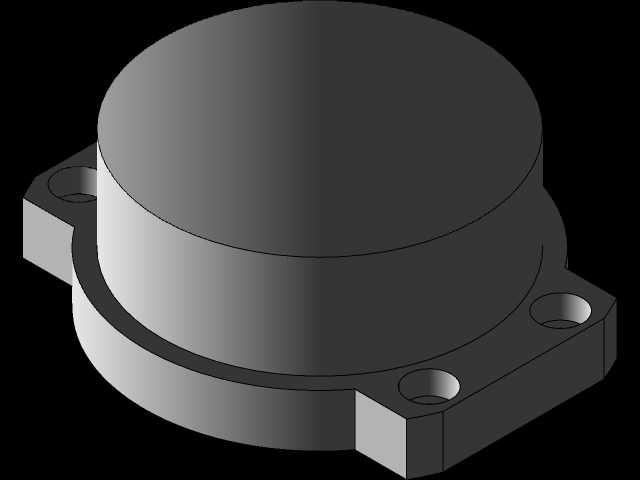

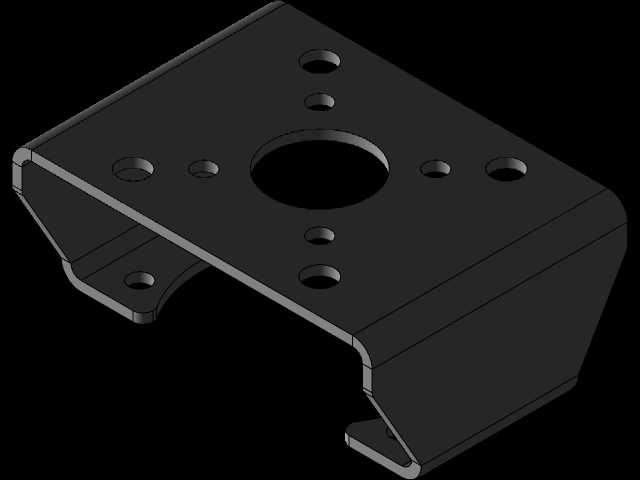

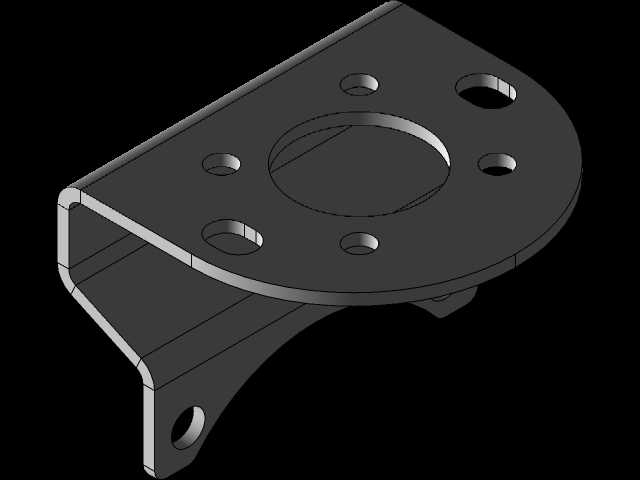

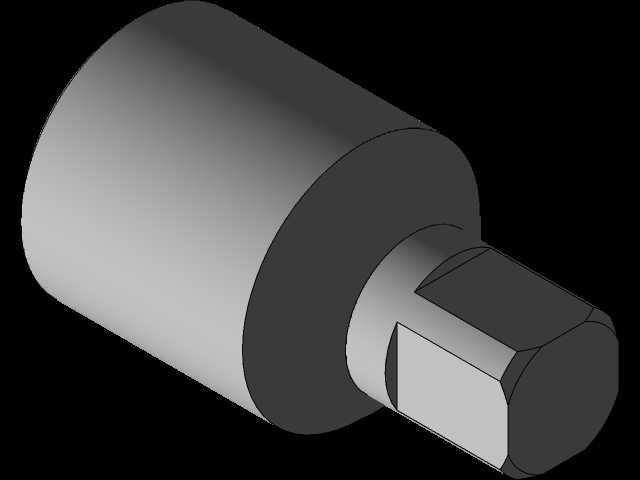

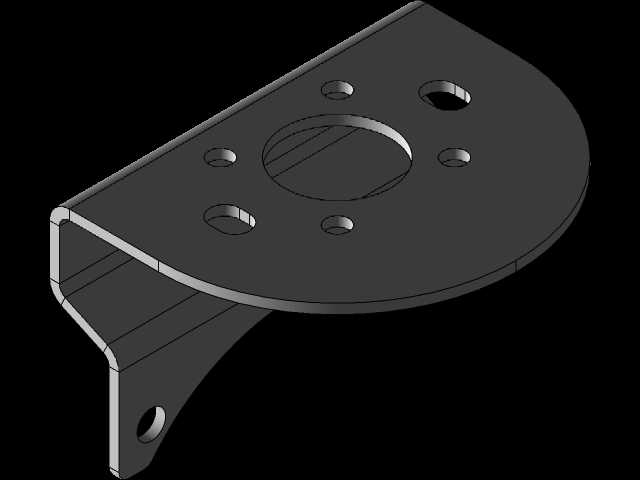

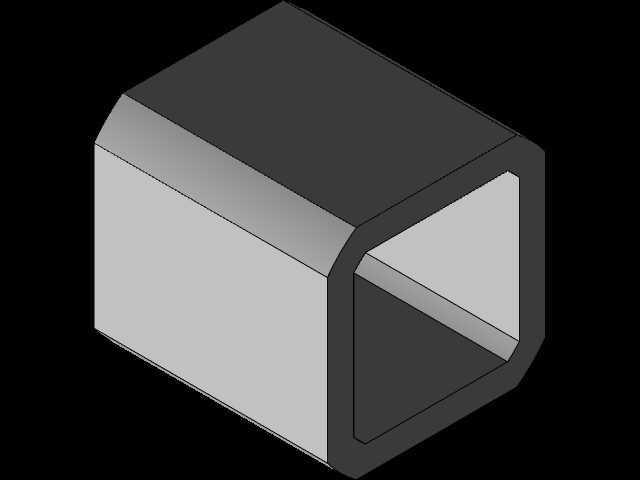

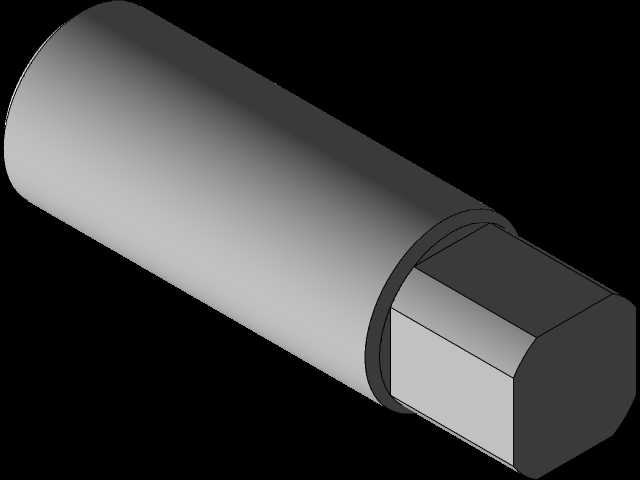

在工业自动化流体控制管路中，气动回转驱动装置是控制球阀、蝶阀等角行程阀件启闭的核心执行部件，本次呈现的配套附件，是这类驱动装置上承担信号反馈、位置限位与防护功能的集成组件，在化工、水处理、暖通、油气输送等行业的自控阀组上应用十分广泛。从结构设计来看，该附件采用方形叠层壳体结构，上层壳体顶部设置半球形凸起结构，用于容纳内部的位置检测凸轮或者信号触发模块，避免内部运动构件和壳体发生干涉，壳体周向均匀布置沉头安装孔，通过紧固件实现上下壳体的密封连接，接缝处可预留密封胶圈安装槽，满足工业现场常见的IP65级防护要求，能够阻挡粉尘侵入与溅水影响，适配多数车间、户外管廊的安装环境。壳体侧面预留的穿线接口，用于接入反馈信号的线缆，接口采用标准管螺纹设计，可配套防水电缆格兰头，保障接线部位的密封性能。安装边界上，该附件底部的安装孔位完全适配主流气动回转执行器的顶部安装接口，不需要额外制作转接板就可以直接固定在执行器端盖上方，整体外廓尺寸紧凑，不会额外占用过多阀组上方的安装空间，在排布密集的阀组岛安装场景中也能顺利布置。功能层面，该附件内部可集成机械式行程开关或者非接触式磁感应传感器，能够实时反馈执行器的回转到位状态，将阀件的启闭位置信号上传至自控系统，部分同结构附件还可集成机械限位块，对执行器的回转角度进行硬限位，避免过转导致阀件密封面损坏。设计过程中充分考虑了现场安装的便利性，壳体边角做了圆弧过渡处理，避免安装调试过程中尖锐边角划伤操作人员，所有外露紧固件均采用标准内六角规格，现场使用常规内六角扳手即可完成拆装维护，不需要配备特殊工具。壳体的壁厚设计兼顾了结构强度与轻量化要求，在满足常规工业环境抗冲击、抗振动要求的前提下，尽可能压缩整体重量，避免给下方的气动执行器带来额外的负载。
