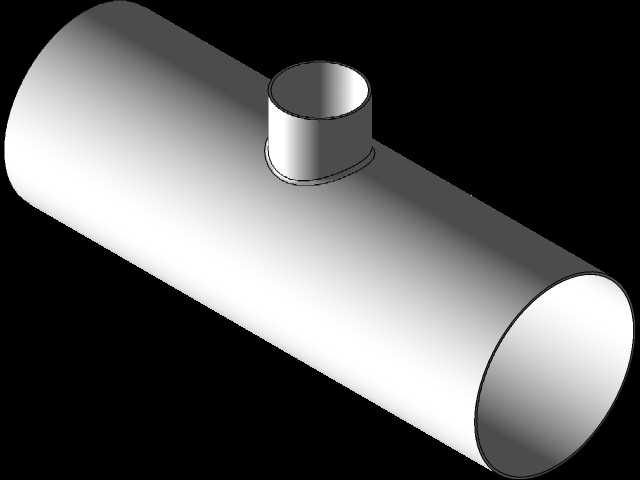

德标异径正交三通管路连接件结构

在工业流体输送管网的布设作业中，正交异径三通是实现主管路与支管路垂直汇流、分流的核心连接构件，这款遵循德国工业标准设计的正交异径三通，主要适配不同公称通径管路的垂直交汇场景，常见于化工流体输送、市政给排水、暖通空调循环管路、工业制程物料输送等系统的管路节点布设。从实际工程应用角度看，这类三通构件不需要额外加装转接接头，就能直接完成主管与支管的垂直连通，相比采用多个弯头、管接头拼接的管路节点，整体流道更顺滑，能大幅降低管路交汇处的流体局部阻力，减少介质输送过程中的压损，同时也能减少管路连接点的泄漏风险点，提升整个管路系统的运行可靠性。设计过程中首先要确定主管与支管的通径匹配关系，结合德标对应的管壁厚度要求，保证主管开孔位置的结构强度，因为支管焊接在主管外壁，开孔区域会存在应力集中的问题，所以在建模时需要在支管与主管的连接位置设计平滑过渡的焊接坡口结构，既能够满足现场焊接施工的装配要求，也能通过过渡圆弧分散管路承压时的集中应力，避免长期运行过程中连接位置出现应力开裂的问题。外形尺寸方面，主管保持等径直段结构，两端预留足够的直管段长度，满足现场焊接、法兰连接或者卡压连接的安装操作空间，不会因为支管的存在影响主管两端的连接作业；支管垂直设置在主管的径向中心位置，支管的直段高度也预留了足够的连接操作距离，不管是支管端对接后续管路还是安装控制阀门，都有充足的操作空间，不会和主管外壁产生安装干涉。建模时严格遵循德标规定的尺寸公差要求，主管的圆柱度、支管与主管的垂直度都控制在标准允许的偏差范围内，保证后续生产加工或者装配选型时，能够和对应标准的管路配件完美适配，不会出现对接错位、安装间隙超标的问题。从流道设计来看，主管内部保持完整的通流截面，支管与主管的连通位置做了平滑的内缘过渡，避免尖锐棱角造成的流体湍流，减少介质输送过程中的涡流损耗，对于输送含固体颗粒的物料管路，这种平滑过渡结构也能减少颗粒对管壁的冲刷磨损，延长构件的整体使用寿命。在实际选型应用中，这类正交异径三通可以根据输送介质的特性、管路工作压力等级匹配对应的材质，不管是金属焊接管路还是塑料热熔管路，对应的标准尺寸都能保证安装适配性，三维建模过程中还原的所有安装边界尺寸，能够直接用于管路系统的整体装配干涉检查，提前预判布设过程中可能出现的空间冲突问题，减少现场施工的整改工作量。
