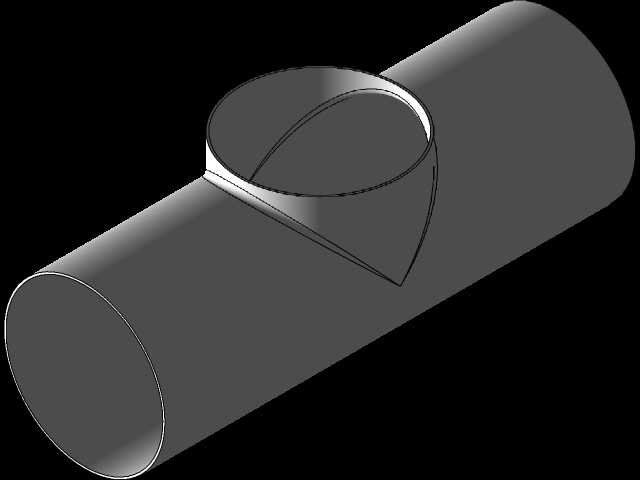

德标异径正交相贯圆管连接结构

这类正交异径相贯的圆管连接结构，在流体输送管网、工艺管线布设、钢结构支撑桁架搭建场景中应用十分广泛，不管是化工介质输送管线的支路接驳，还是厂区循环水管道的旁通引出，亦或是场馆管桁架结构的杆件交汇节点，都能见到这类结构的实际应用。设计这类相贯结构时，首先要明确主管与支管的轴线垂直相交的位置关系，相贯线的切割精度直接决定后续焊接装配的贴合度，若相贯线加工存在偏差，焊接时就会出现局部缝隙过大、焊材填充量不均的问题，既影响焊接效率，也会在管线承压运行时形成应力集中点，长期受介质压力、温度交变载荷作用容易出现焊缝开裂的隐患。从结构功能来看，这类相贯节点不需要额外加装三通接头配件，直接在主管上切割出与支管外径完全匹配的相贯切口，将支管端部加工成对应贴合的相贯面后对齐焊接，相比采用成品三通连接的方式，能减少两个密封连接节点，降低管线泄漏风险，同时在大管径管路布设场景中，直接相贯焊接的结构整体刚性更好，能承受更高的管路振动与外部载荷。设计过程中需要提前明确安装边界，主管保持整管连续布设的走向，支管的引出方向垂直于主管轴线，要根据实际管路的通流需求确定主管与支管的管径配比，同时预留足够的焊接操作空间，相贯面的坡口角度要根据管壁厚度调整，薄壁管采用单V型坡口即可满足焊接熔深要求，厚壁管则需要采用双面坡口保证焊透。实际建模时要精准拟合空间相贯线的三维轨迹，不能采用近似圆弧替代真实的空间相贯曲线，否则后续导出的切割下料图纸会存在尺寸偏差，导致现场装配时支管与主管无法完全贴合，需要二次修磨切口，耽误现场施工进度。这类相贯结构在管路系统中主要承担介质分流、支路引出的作用，在钢结构场景中则作为杆件交汇的受力节点，传递不同方向杆件的拉压载荷，设计时还要根据应用场景校核节点处的结构强度，若用于高压流体输送场景，还需要在相贯焊接位置做补强处理，避免支管开孔后主管的有效承载截面被削弱，影响整体管线的承压能力。
