HOWA180度摆动液压缸结构设计

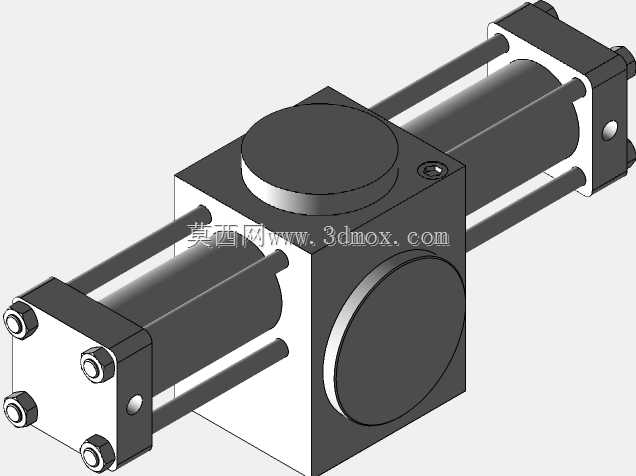

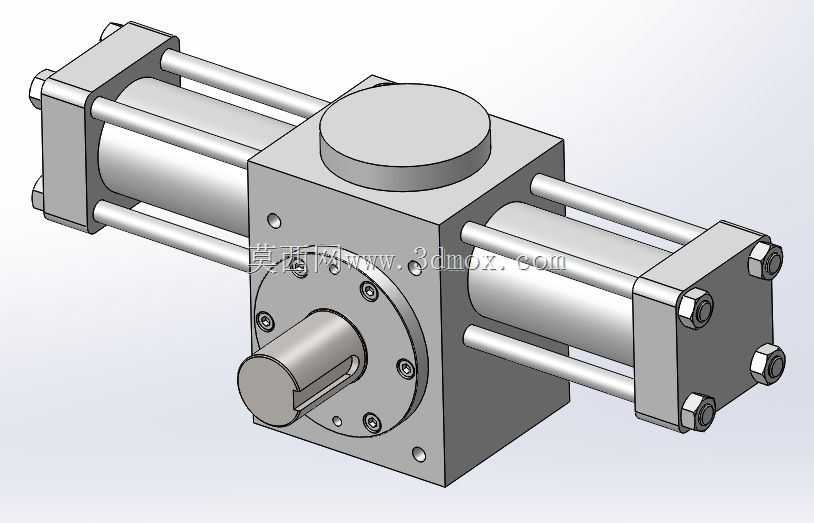

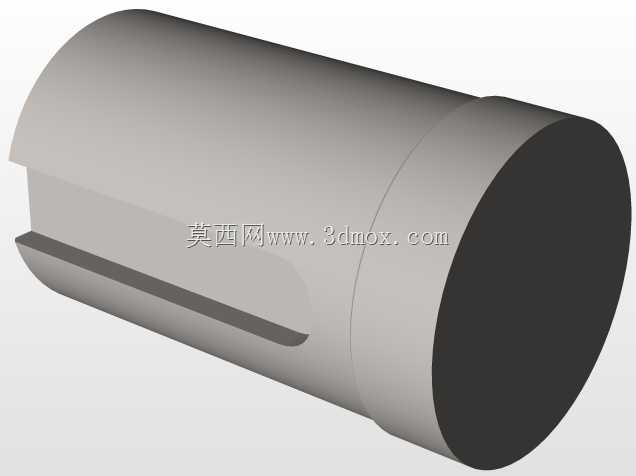

这款摆动液压缸采用双缸对称驱动结构，核心实现0至180度范围内的轴端旋转输出，在自动化产线的工件翻转、工装夹具转位、阀门启闭驱动这类需要定角度回转扭矩输出的场景中适配性极强。不同于齿轮齿条式摆动缸的单侧受力结构，该款采用两侧平行布置的活塞缸同步驱动中间回转块，输出轴端带标准平键连接位，可直接配套负载摆臂、转盘等连接件，传动过程中两侧推力对称抵消径向分力，能大幅降低输出轴的偏磨风险，延长密封件与支承件的使用寿命。设计阶段优先考虑了安装适配性，主体安装面为方形箱体结构，四个端面均预留了螺栓安装孔位，可适配水平、垂直、侧装等多种安装姿态，两侧缸筒采用拉杆式锁紧结构，四根平行拉杆贯穿两端端盖与中间阀体，既保证了缸筒的同轴度，也方便后期拆解更换密封件。输出轴端的法兰盘采用内六角螺钉锁紧固定，端面上均匀分布的定位销孔可精准调整输出初始角度，适配不同工位的零位标定需求。从安装边界来看，两侧缸体平行伸出的总长度控制在紧凑范围内，不会占用过多的设备安装空间，中间阀体顶部的圆形端盖为内部油道的加工工艺盖，同时预留了油口改接的扩展空间，常规使用时油口可布置在阀体侧面，避免管路干涉两侧的安装空间。在功能特性上，该结构的输出扭矩由两侧活塞的作用面积与供油压力共同决定，双缸驱动的设计相比同缸径单齿条摆动缸能提升近一倍的输出扭矩，同时活塞运行到行程端点时，内部集成的缓冲结构可降低回转终点的冲击，避免带载启停时的负载晃动，适配有平稳启停要求的精密装配工位。建模过程中对密封沟槽、拉杆受力变形、轴端支承跨距都做了对应校核，所有配合面的公差选取符合液压元件的通用设计规范，既保证运动部件的灵活度，也能满足高压工况下的密封要求，不会出现内泄影响输出精度的问题。
